5.3 Montage d'étrier de protection en toupie centrale

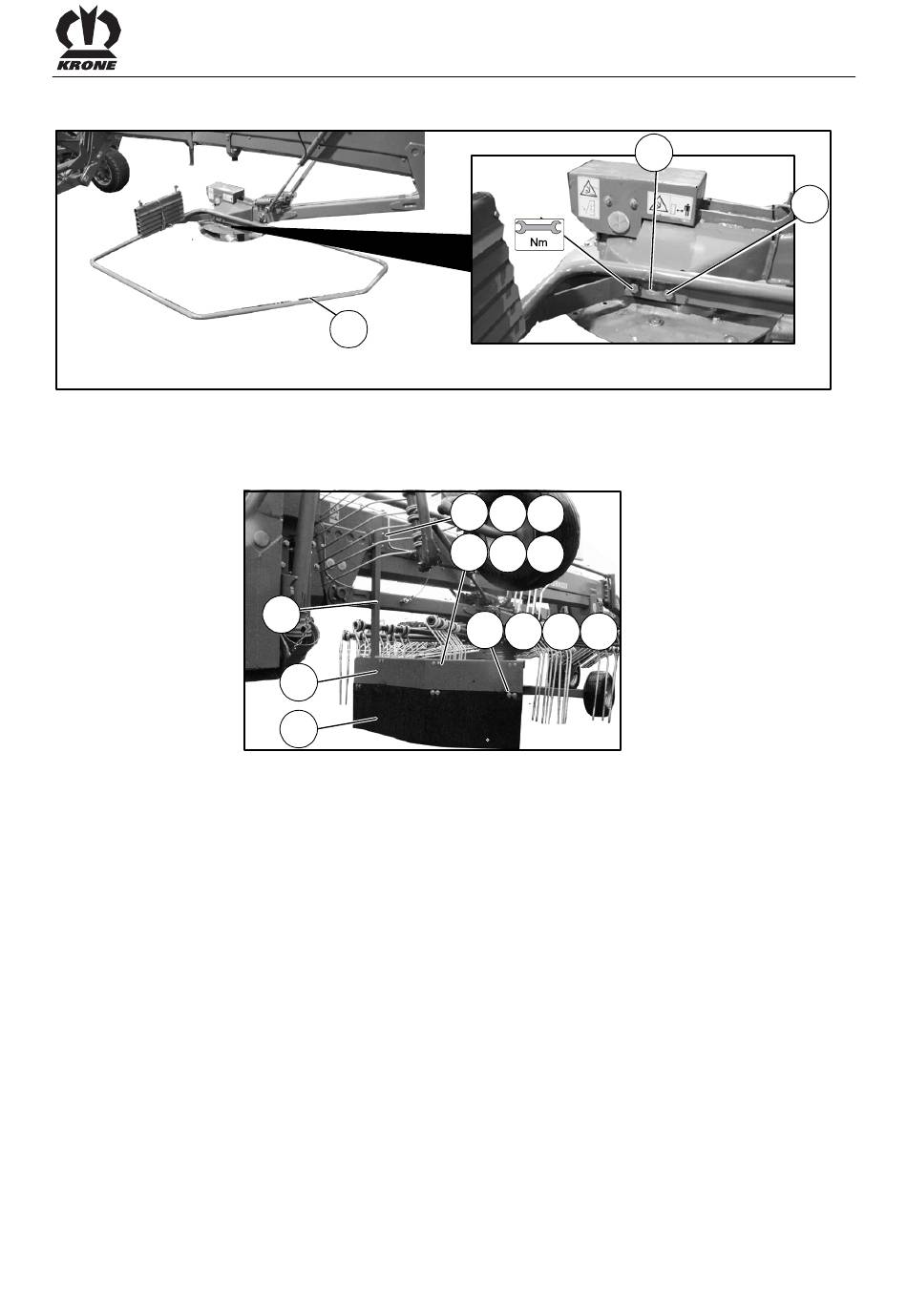

Fig. 8:
• Monter l'étrier de protection (1) au vissage (A) de la toupie central.
Pos: 12.19 /BA/Inbetriebnahme/Erstinbetriebnahme/Schwader/Swadro 1010/Montage des Pralltuches vorne @ 8\mod_1219296182066_64.docx @ 111424 @ 2 @ 1
5.4

Montage de la toile avant

Fig. 9:
1. 1x Support de toile
2. 2x Vis à six pans M 10 x 70
3. 10x Rondelle d'arrêt SKM 10
4. 8x Écrou de blocage M 10
5. 1x Déflecteur
6. 1x Blanchet
7. 6x Vis à six pans M 6 x 60
8. 12x Rondelle 6,4 X 18 X 1,6
9. 6x Écrou de blocage M 6
10. 6x Boulon à tête bombée M 10 x 30
11. 6x Rondelle R11 / 34x3
• Attacher le support de toile (1) sur le cadre de la machine.
• Visser le déflecteur (5) sur le support de toile (1).
• Visser le blanchet (6) sur le déflecteur (5).
