Première mise en service
Pos: 12.16 /BA/Inbetriebnahme/Erstinbetriebnahme/Schwader/Zinkenarme einbauen Swadro 907_1000 @ 1\mod_1202226871076_64.docx @ 58287 @ @ 1
Montage des bras porte-dents :
Pour le montage des bras porte-dents, la machine doit se trouver en position de travail (bras
porte-toupies abaissés)
Abaisser d'abord les toupies lorsqu'il est sûr qu'aucune personne, aucun animal ou objet ne se
trouve dans la zone de pivotement des bras porte-toupies.

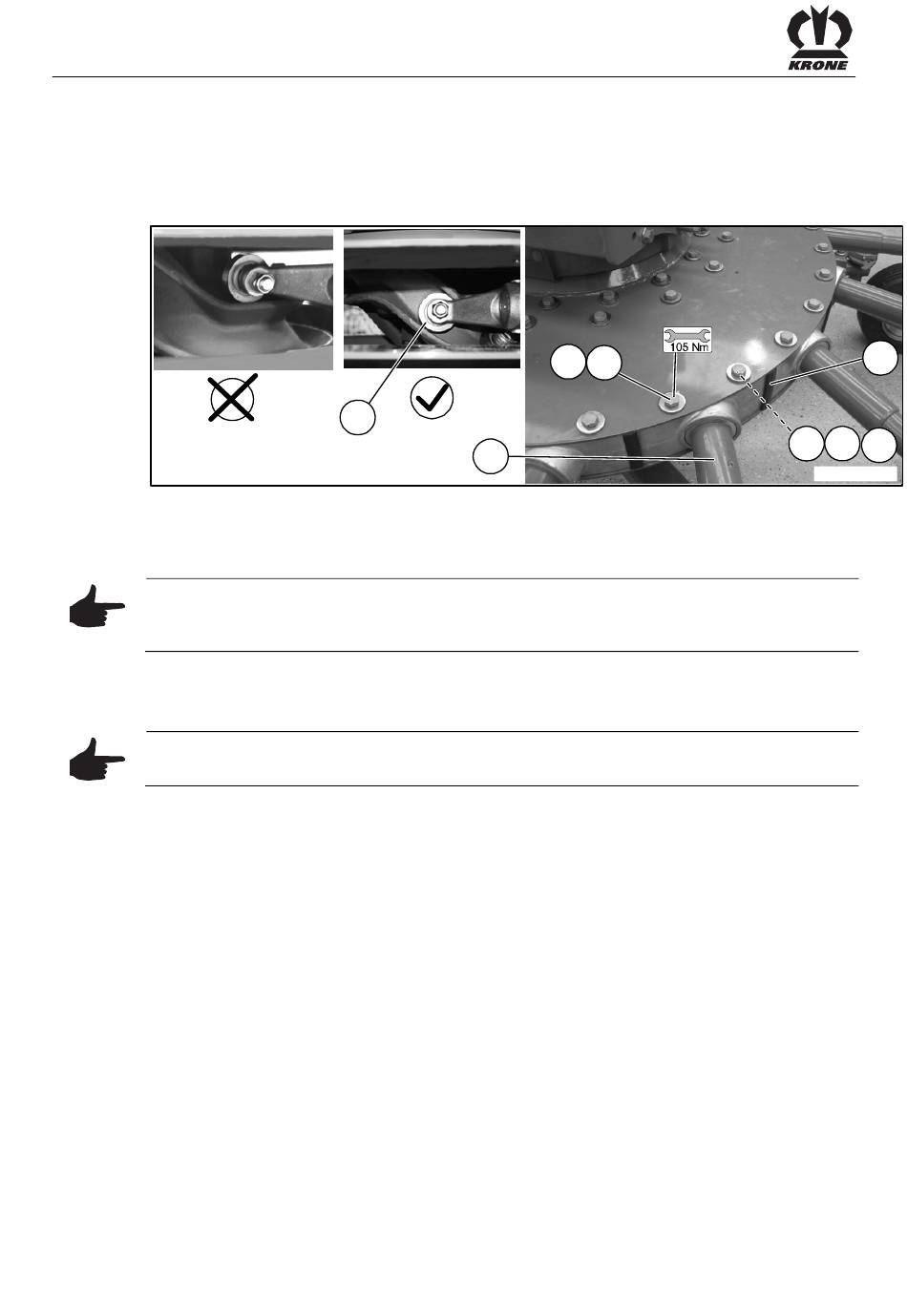

Fig. 7
•
Introduire le bras porte-dents dans la toupie de manière à être sûr que le galet de
commande (1) se trouve dans la piste de came.
Remarque
Le galet de commande est encastré correctement dans la piste lorsqu'il n'y a presque pas de
jeu en bougeant le bras porte-dents.
•
Bloquer le bras porte-dents (2) avec 4 vis (3) et la rondelle (4) (ne pas encore serrer les
vis!).
Remarque
Les vis seront serrées uniquement lorsque tous les bras porte-dents sont montés.
•
Mettre l'élément caoutchouc (5) en place.
•
Mettre en place le bras porte-dents suivant et bloquer avec les vis (3), la rondelle (4).
•
Renouveler la procédure jusqu'à ce que tous les bras porte-dents soient montés.
•
Touner la toupie 1x la main de 360 degrés. Ce faisant, la toupie doit pouvoir être tournée
facilement. Si cela n'est pas le cas, les bras porte-dents ne sont pas montés
correctement. L'erreur doit être éliminée jusqu'à ce que la toupie puisse être tournée
facilement.
•
Avec la rondelle (4,6) et l'écrou (7), serrer les bras porte-dents avec un couple de 105
Nm.
Pos: 12.17 /BA/---------------Seitenumbruch---------------- @ 0\mod_1196175311226_0.docx @ 4163 @ @ 1
30
1
2
3
4
5
4 6
7
SW9070012
