Utilisation
Pos: 18.32.1 /BA/Sicherheit/Gefahrenhinweise/Wartnung - Quetschgefahr @ 2\mod_1202971999343_64.docx @ 63372 @ 2 @ 1
Avertissement ! - Risque d'écrasement !
Effet : blessures sur les mains
Ne pas saisir les étriers de protection dans la zone des pivots pour le pivotement.
Pos: 18.32.2 /BA/Bedienung /Schwader/Schutzbügel/Schutzbügel in Transportstellung bringen hinten rechts Bild SW 1010 @ 8\mod_1219144561748_64.docx @ 109942 @ 2 @ 1
2
9

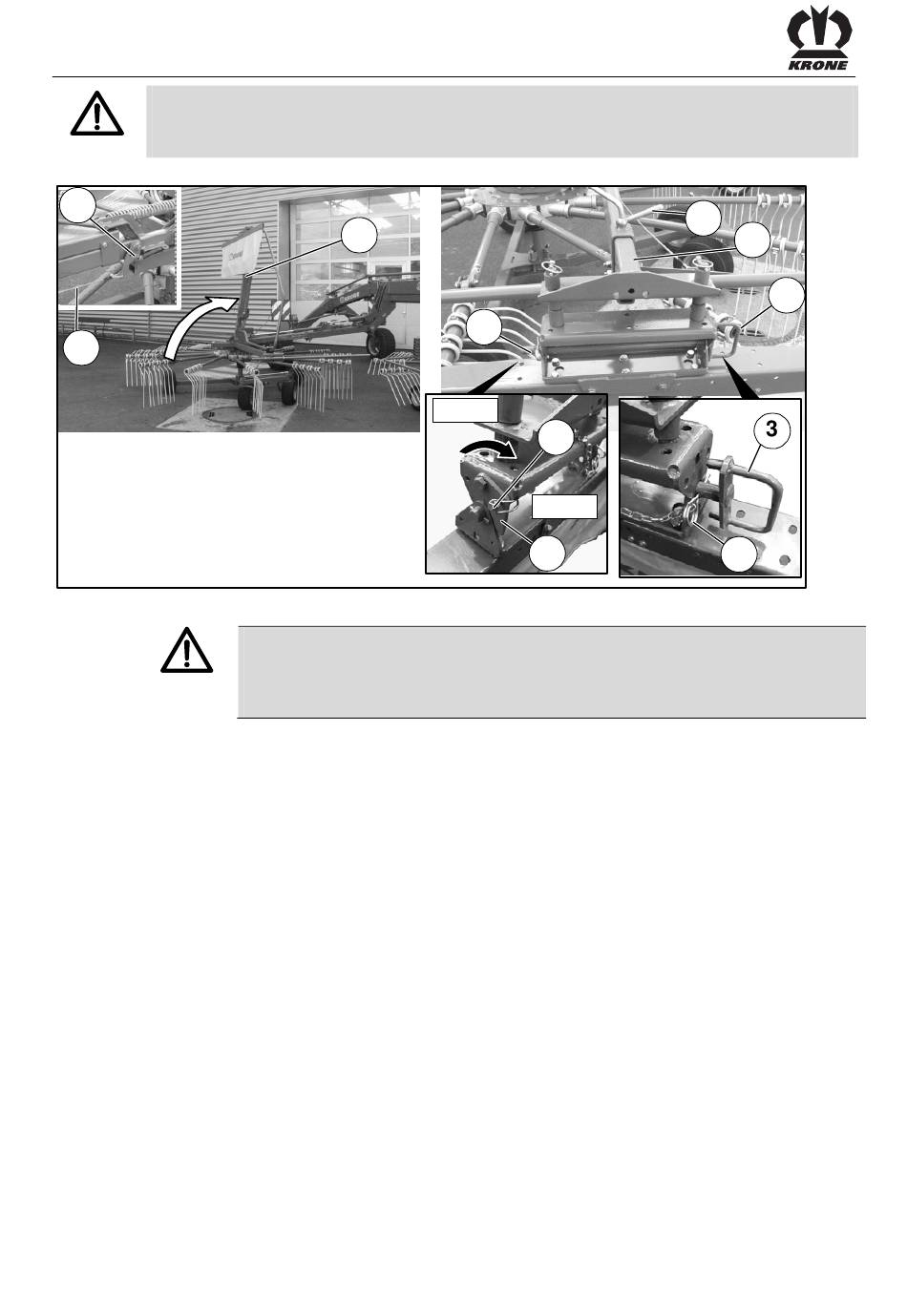

Fig. 36:
Pos: 18.32.3 /BA/Bedienung /Schwader/Schutzbügel/Schutzbügel in Transportstellung bringen hinten rechts Text SW 1010 @ 8\mod_1219144602717_64.docx @ 109963 @ @ 1
Protection arrière droit
•
Desserrer la vis de réglage (5).
•
Introduire la toile d'andain (6).
•
Serrer et sécuriser la vis de réglage (5).
•
Retirer la goupille de ressort (4) de boulon d'arrêt (3).
•
Tirer le boulon d'arrêt (3) en droite et sécuriser avec goupille de ressort (4) (toile d'andain
en suspension libre)
•
Basculer la languette de sécurité (7) en avant au pos. (I) et sécuriser avec goupille
pliante (8).
•
Défaire le verrouillage (2) en tirant sur le câble (9) et basculer l'étrier de protection (1) en
haut.
Pos: 18.33 /BA/---------------Seitenumbruch---------------- @ 0\mod_1196175311226_0.docx @ 4163 @ 2 @ 1
60
1
SW101020
ATTENTION!
Avant de passer de la position de travail à la position de transport assurer
que la toile d'andain (1) est pendulaire et que la languette de sécurité (7) est
en position (I).
4
Pos.II
8
Pos.I
7
5
6
3
4
