Montage pneumatique châssis principal
Danger ! Risque de basculement en soulevant la machine.
Effet : danger de mort, graves blessures ou graves dommages sur la machine.
•
Soulever avec précaution la machine.
•
Bloquer la machine avec des éléments d'appui appropriés.
Pos: 12.12.2 /BA/Inbetriebnahme/Erstinbetriebnahme/Schwader/Fahrwerk montieren/Hauptfahrwerk Bild SW 1010 @ 8\mod_1218716829014_64.docx @ 107765 @ @ 1
1

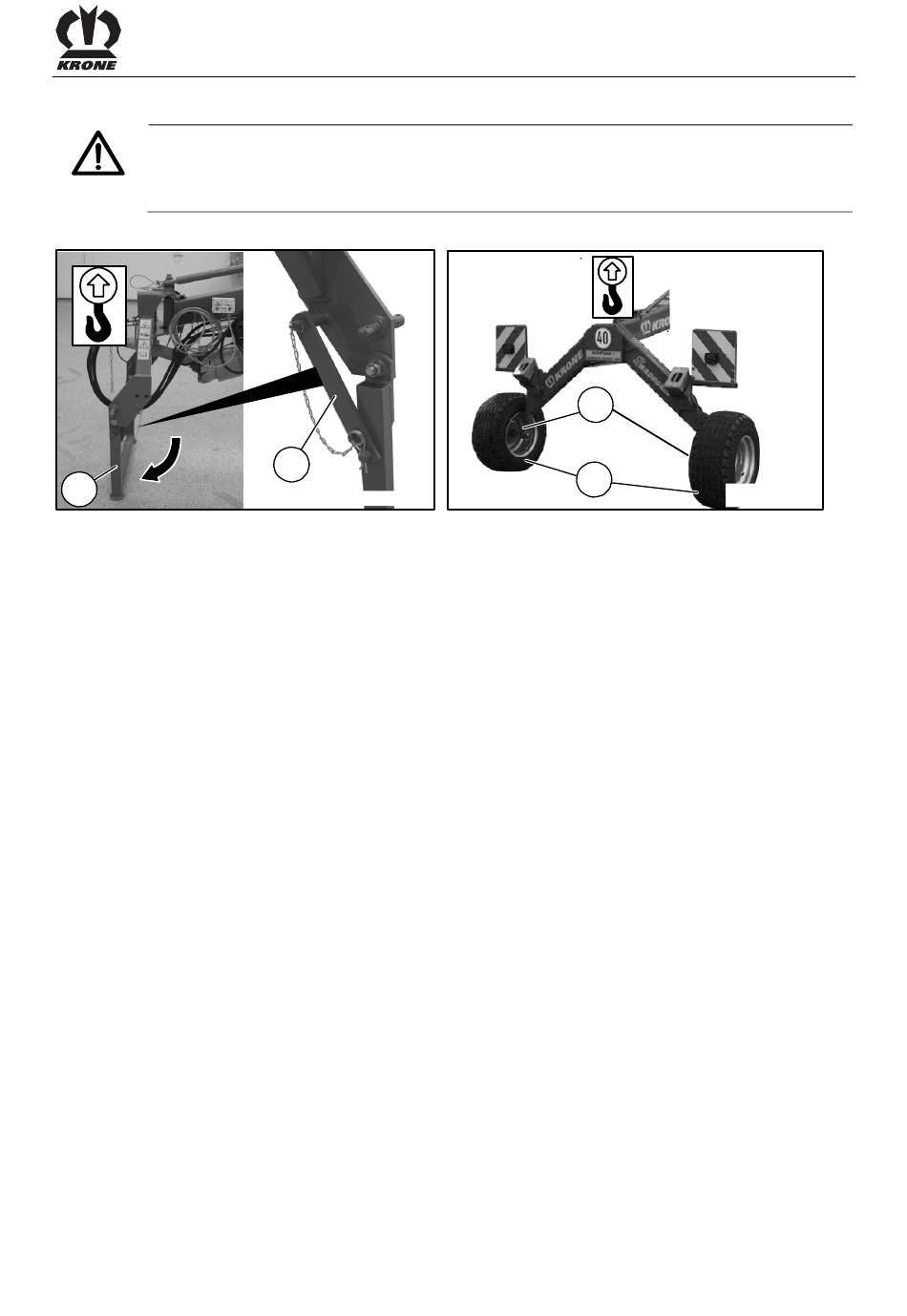

Fig. 5:
Pos: 12.12.3 /BA/Inbetriebnahme/Erstinbetriebnahme/Schwader/Fahrwerk montieren/Hauptfahrwerk Text SW 1010 @ 8\mod_1218716926826_64.docx @ 107786 @ @ 1
•
Décharger la machine timidement du camion.
•
Bloquer la machine pour l'empêcher de rouler.
•
Accrocher la partie avant du cadre dans une grue et soulever jusqu'à ce que le pied de
support (1) puisse être basculé vers le bas.
•
Basculer le pied de support (1) vers le bas.
•
Arrêter le support (2) dans cette position et bloquer avec une goupille à ressort.
•
Poser la machine sur le pied de support.
•
Accrocher la partie arrière du cadre dans une grue et soulever jusqu'à ce que les roues
(3) puissent être montées.
•
Bloquer la machine avec des éléments d'appui appropriés.
•
Démonter les roues auxiliaires.
•
Démonter les embouts d'essieu et monter de l'extérieur (serrer les écrous (4) avec 800
Nm).
•
Monter les roues de l'extérieur au moyeu de roue (serrer les écrous du moyeu de roue).
•
Poser la machine sur les roues.
Pos: 12.13 /BA/---------------Seitenumbruch---------------- @ 0\mod_1196175311226_0.docx @ 4163 @ @ 1
2
SW9070011
Première mise en service
