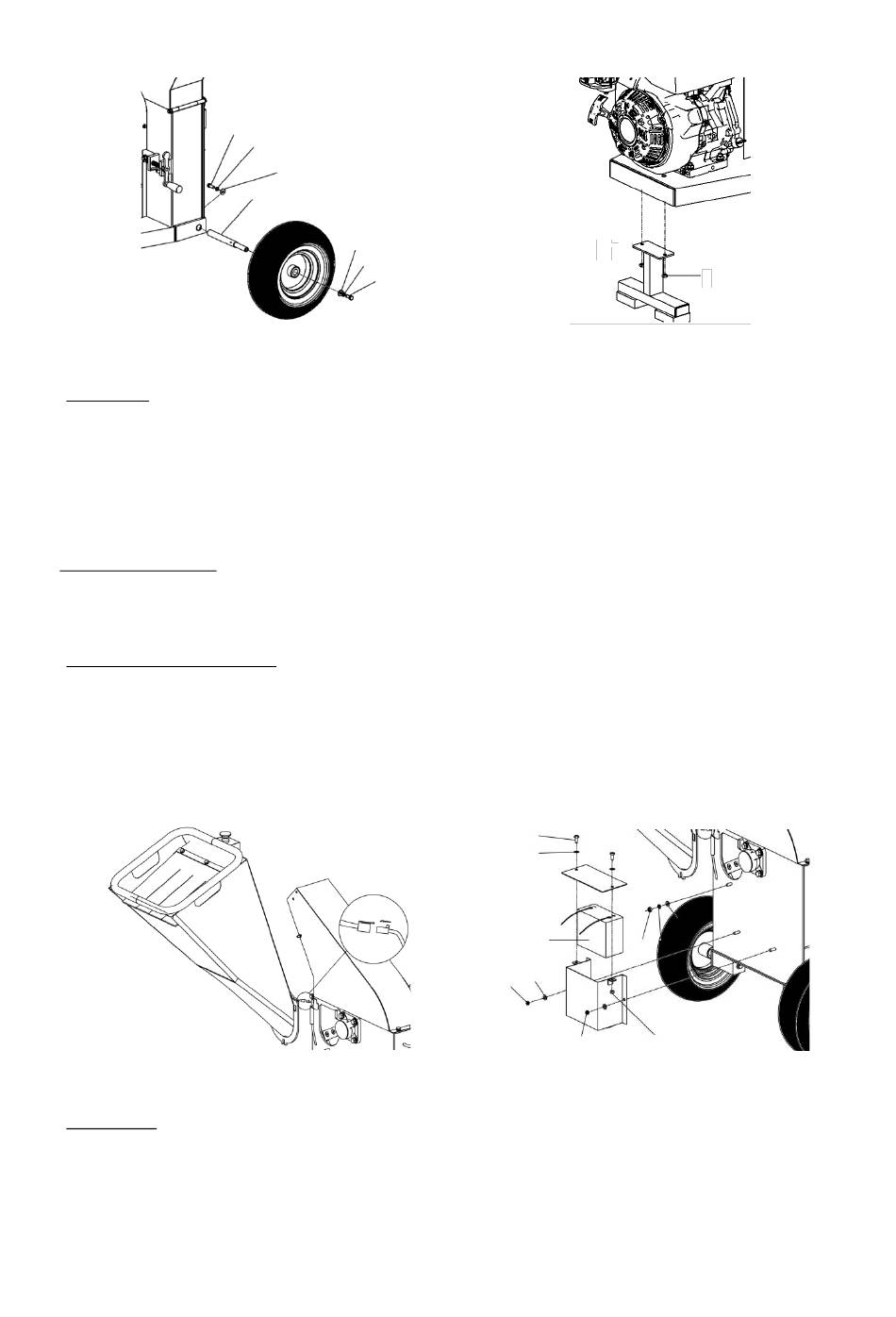

4.2- Assemblage
Roue (10)
• Soulevez la machine et fixez les axes de roue (a) au châssis avec le boulon M8x20 (b), la
rondelle élastique (c) et la rondelle plate (d) fournis, comme illustré à la Fig. 2.
• Fixez les roues sur les axes avec le boulon M8x20 (b), la rondelle élastique (c) et la rondelle
plate (d) fournis.
• REMARQUE : Ne serrez pas trop le boulon, les roues doivent pouvoir tourner librement.
Pied de support (5)
• Fixez le pied de support à l'avant du châssis à l'aide d'écrous M8 (e) et de rondelles comme
illustré à la Fig. 3.
Trémie d'alimentation (7)
• Soulevez soigneusement la trémie, puis placez-la et alignez-la sur la partie supérieure arrière
de la machine.
• Fixez la trémie avec les rondelles plates (h), les rondelles élastiques (c) et les écrous M8 (e)
fournis.
• Connectez le raccord de fil pour l'interrupteur d'urgence. Voir la Fig. 4 pour l'illustration.
Batterie (f)
• Placez la batterie dans le boîtier et fermez-la avec les boulons M8x16 (g), les rondelles
plates (h) et les écrous M8 (e) fournis.
• Fixez l'ensemble de batterie à la partie inférieure arrière de la machine à l'aide des rondelles
plates (h), des rondelles élastiques (c) et des écrous M8 (e) fournis. Voir la figure 5 pour
l'illustration.
b
c
d
a
d
c
b
Fig. 2
Fig. 4
Fig. 3
g
h
f
c
e
h
e
e
e
Fig. 5
e
h
Page 6 / 41
