Die Nummern in der Beschreibung, die auf Geräteteile hinwei-
sen, fi nden Sie zusammen mit einer Abbildung des genannten
Artikels in der Anlage

9.1 Einsetzen und Ausbau der vorderen Glasscheibe

1. 1. Entfernen Sie das Lufteintrittsprofi l (1)
(siehe Abbildung E)
2. 2. Entfernen Sie die linke (2) und die rechte (3) Verzie
rung, indem sie dessen Unterkante in die Mitte schieben
(siehe Abbildung F) und dann die Oberkante nach
unten absenken.

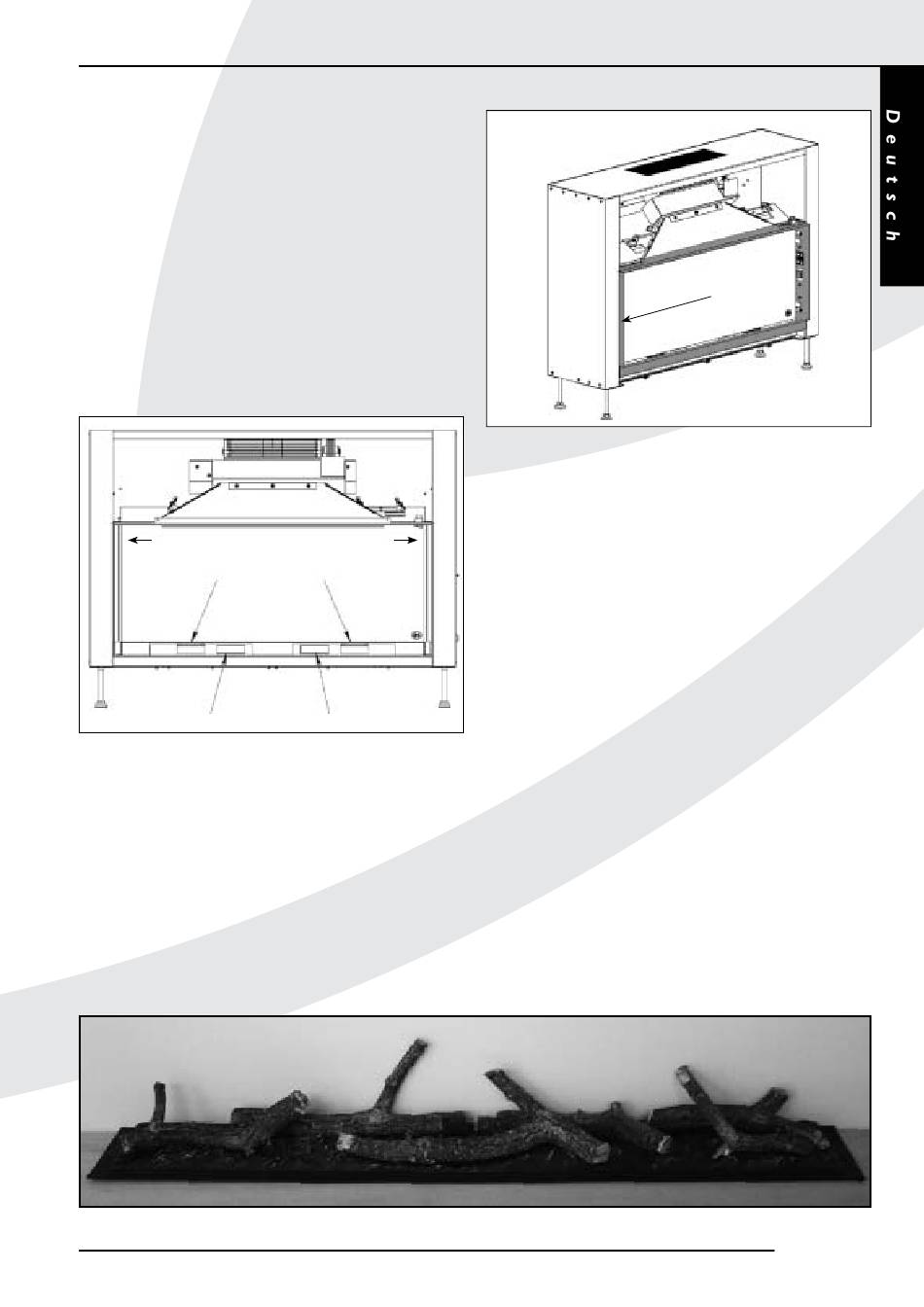

Die Scheibe wird nur an der Oberkante gegen Umfallen
gesichert und stützt mit der Unterkante auf zwei Stützstrei-
fen (siehe Abbildung H).
Fläche A
oberer Stützstreifen (5)
unterer Stützstreifen (6)
Abbildung H
3. Heben Sie die Glasscheibe (4) von den oberen
Stützstreifen (5 – Abbildung H);
4. 4. Ziehen Sie die Unterkante etwas nach vorne und las-
sen Sie die Scheibe vorsichtig auf de unteren Stützstrei-
fen (6 – Abbildung H) ab;
5. Die Scheibe kann nun an der Oberseite mit beiden Hän-
den gefasst werden;
6. Holen Sie die Scheibe nun vorsichtig durch den Einbau-
rahmen (7 – Abbildung I) nach draußen (Achten Sie
darauf, den Einbaurahmen nicht zu beschädigen!);

9.2 Einsetzen der Glasscheibe:

1. Halten Sie die Glasscheibe (4) mit beiden Händen an der
oberen Kante fest.
2. Führen Sie die Scheibe nun vorsichtig durch den Ein
Fläche B
baurahmen (7 – Abbildung I) nach innen. (Achten Sie
darauf, den Einbaurahmen nicht zu beschädigen!)
3. Setzen Sie die Unterkante der Scheibe auf den unteren
Stützstreifen (6 – Abbildung H) ab.
4. Kippen Sie die Scheibe etwas nach innen und lehnen Sie
die Oberkante gegen die linke Fläche A die rechte Fläche
B an (Abbildung H).
5. Heben Sie die Unterkante der Scheibe von den unteren
Stützstreifen (6 – Abbildung H).
6. Heben Sie die Scheibe vorsichtig etwas an und setzen Sie
sie auf den oberen Stützstreifen (5 – Abbildung H) ab.
7. Setzen Sie die linke (2) und die rechte (3) Verzierung ein;
8. Setzen Sie das Lufteintrittsprofi l (1) ein.
10. Einsetzen des Holz-/ Marmorkieselrahmens
Einsetzen des Holzrahmens:
Es wird empfohlen, die Holzstämme wie in Abbildung J
zu positionieren. Dies ist aber nicht zwingend erforderlich,
eine andere Positionierung ist jederzeit möglich und hat nur
geringe Auswirkungen auf das Flammenbild Ihres Geräts.
Abbildung J
