Notice d'utilisation Fcontrol Basic – variateurs de la séries FSDM3..50(A)M
OFF
E1 Invertation
5 %
E1 Min.
100 %
E1 Max.

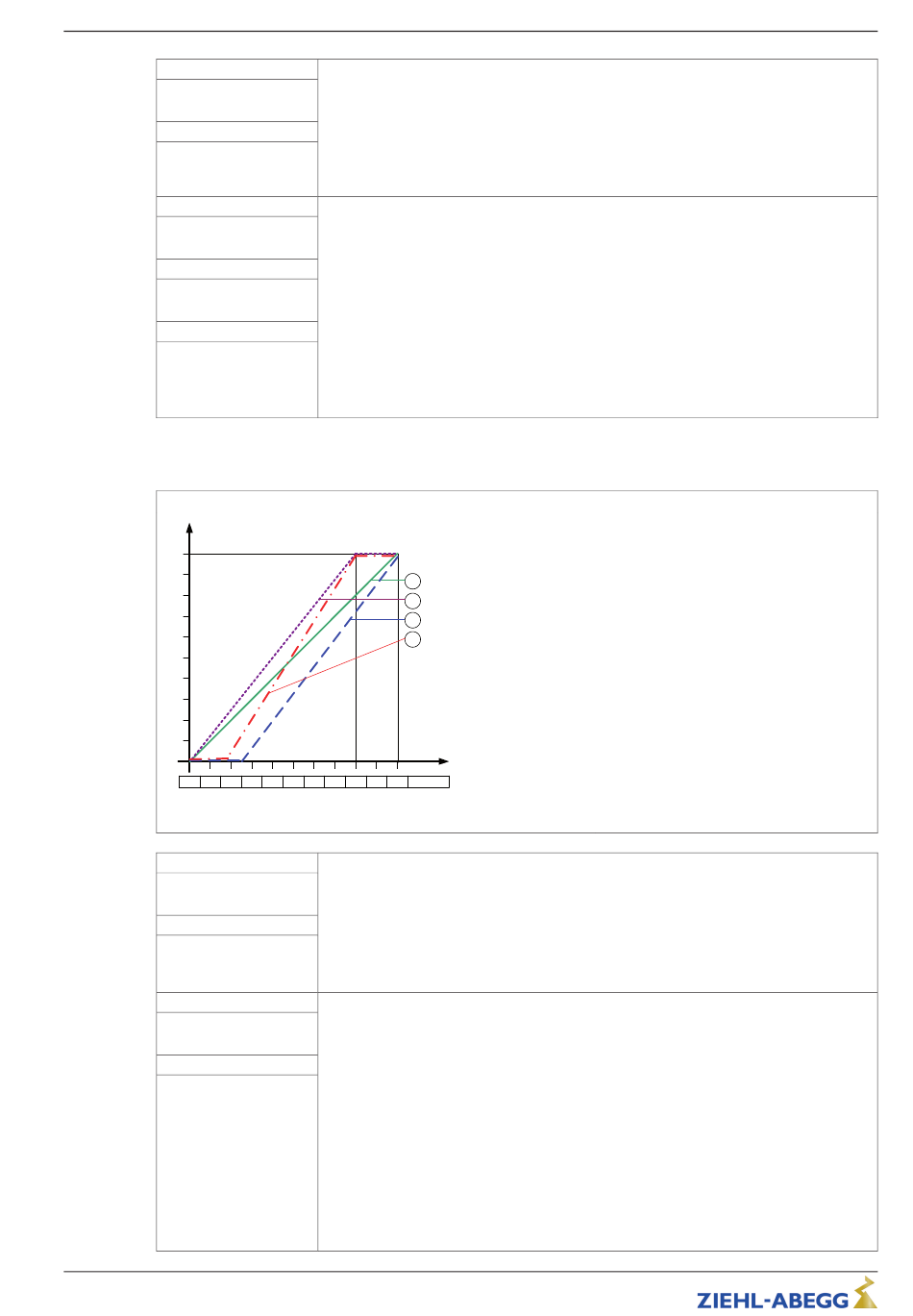

Exemple d'adaptation du signal avec E1 min. et E1 max.
Schémas de principe idéalisés avec réglage pour : Fréquence min. = 0,0 Hz et fréquence max. = 50,0 Hz
F
out
[Hz]
50
40
30
20
10
0
1
2
fault Fréquence de sortie
Si E Signal de consigne de vitesse
0 sec
Watchdog Time
OFF
Mode watchdog
L-BAL-E317-F 2025/13 Index 006
E1 Invertation
En cas d'utilisation de E1 en tant qu'entrée analogique = fonction 1E
Pour la commande avec signal inversé (10...0 V / 100...0 % PWM, 20...4 mA), commu-
ter sur ON.
En cas d'utilisation de E1 en tant qu'entrée numérique = fonction via 1E, voir inversion
fonction D1.
E1 Min.
Valeur de démarrage entrée analogique.
Hauteur du signal d'entrée à laquelle la modulation commence.
Plage de réglage : 0 - 100 %
Réglages d´usine : 5 %
E1 Max.
Valeur finale entrée analogique.
Hauteur du signal d'entrée à laquelle la modulation maximale est atteinte.
Plage de réglage : 0 - 100 %
Réglages d´usine : 100 %
1
2
3
4
3
4
5
6
7
8
9
10
0 – 10 V
Watchdog Time
Une fonction définissable est exécutée si l'appareil ne reçoit pas de message dans la
fenêtre de temps.
Watchdog durée en secondes.
Plage de réglage : 0 - 255 sec.
Réglage d'usine : 0 s = arrêt
Mode watchdog
Le Watchdog MODBUS définit le comportement en cas de dérangement de communi-
cation.
OFF: sans fonction
Panne
Spécification Interne 1 en cas de dérangement
Dérangement et spécification Interne 1 en cas de dérangement
Dérangement en cas de dérangement E1
Spécification Interne 1 en cas de dérangement E1
Dérangement et spécification Interne E1 en cas de dérangement
Commutation sur E1 en cas de dérangement
Dérangement et commutation sur E1 en cas de dérangement
Dérangement avec E1 dérangement et spécification Interne 1 et libération
E1 min. = 0 %, E1 max. = 100 %
Comportement avec E1 min. = 20 %
E1 min. = 0 %, E1 max. = 80 %
Le convertisseur de fréquence ne
E1 min. = 25 %, E1 max. = 100 %
commence une modulation minimale qu'à
E1 min. = 20 %, E1 max. = 80 %
partir d'un signal plus élevé d'environ 20 %.
Comportement avec E1 max. = 80 %
La modulation augmente de façon linéaire
jusqu'à 100 % en présence d'un signal de
consigne de 80 %.
Si E
15.02.2012
v_e1_adjust_i_basic.vsd
Art.N°.
38/64
Programmation
