Notice d'utilisation Fcontrol Basic – variateurs de la séries FSDM3..50(A)M
En cas d'utilisation d'une ligne téléphonique à quatre conducteurs, nous recommandons
l'attribution suivante :
•
A = rouge
•
B = noir
•
ID1 - ID2 = jaune (pour adressage automatique)
•
GND = blanc
défaut Interface
•
Baudrate = 19200
•
Bits = 8
•
Parity = Even
•
Stop bits = 1
•
Handshake = none
Information
•
Selon l'appareil, l'adressage se fait par l'écran, un terminal externe ou un PC avec le logiciel
correspondant (adressage automatique, voir chapitre suivant).
•
La description des registres MODBUS et la fiche technique Création de réseau MODBUS peuvent
être demandées au service d'assistance V-STE pour systèmes de réglage – technique d'aération.
5.13.1
Adressage automatique

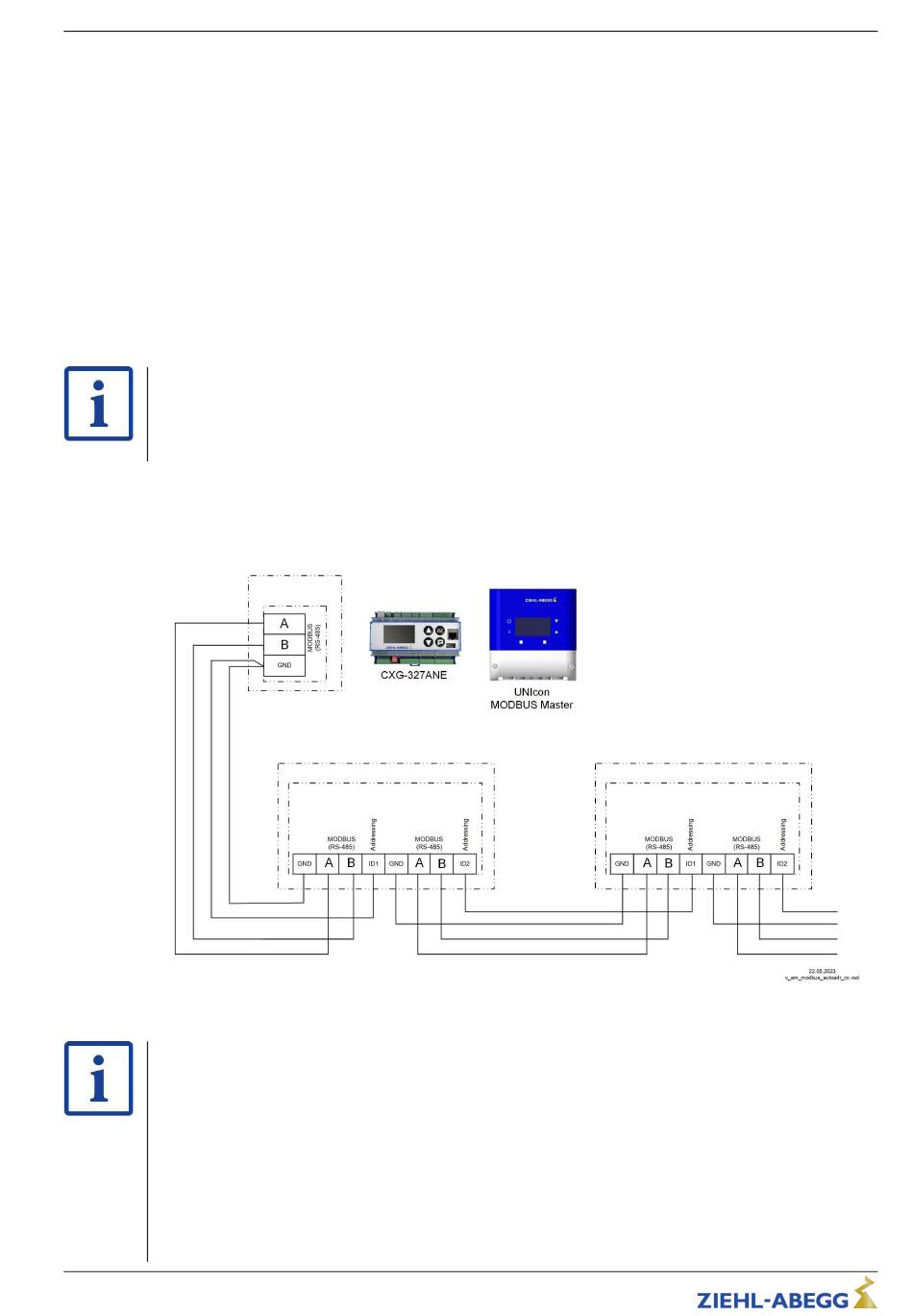

L'adressage automatique peut être démarré lorsque les raccords ID1 et ID2 pour Addressing sont
également reliés entre eux en plus de la liaison bus. En d'autres1termes, l'adressage manuel de
chacun des participants du réseau n'est plus nécessaire.
Raccordement du terminal aux bornes : A, B et GND.
Liaison des participants via les bornes : A, B, GND et ID1 / ID2
Information
•
Outre la liaison de données A, B de ID1 - ID2 et la liaison GND , aucun autre brin du câble de
données ne doit être utilisé.
•
Les raccords pour l'adressage automatique ID1 et ID2 ne sont pas reliés directement entre eux du
point de vue électrique. Ils ne doivent pas être pontés, l'ordre de raccordement étant au choix.
•
Si un répéteur est nécessaire et si l'adressage automatique doit être effectué, seul le répéteur type
Z-G-1NE peut être utilisé car c'est le seul à pouvoir transmettre le signal d'adressage.
•
Nombre maximal de participants en cas d'adressage automatique :
– Avec l'appareil de commande NETcon type A-G-102ANE, 63 participants max.
– Avec le module de régulation UNIcon MODBUS Master type CXE/AV(E) et CXG-24AV(E) au
maximum 32 participants.
L-BAL-E317-F 2025/13 Index 006
Art.N°.
23/64
Installation électrique
