Notice d'utilisation Fcontrol Basic – variateurs de la séries FSDM3..50(A)M
4.3

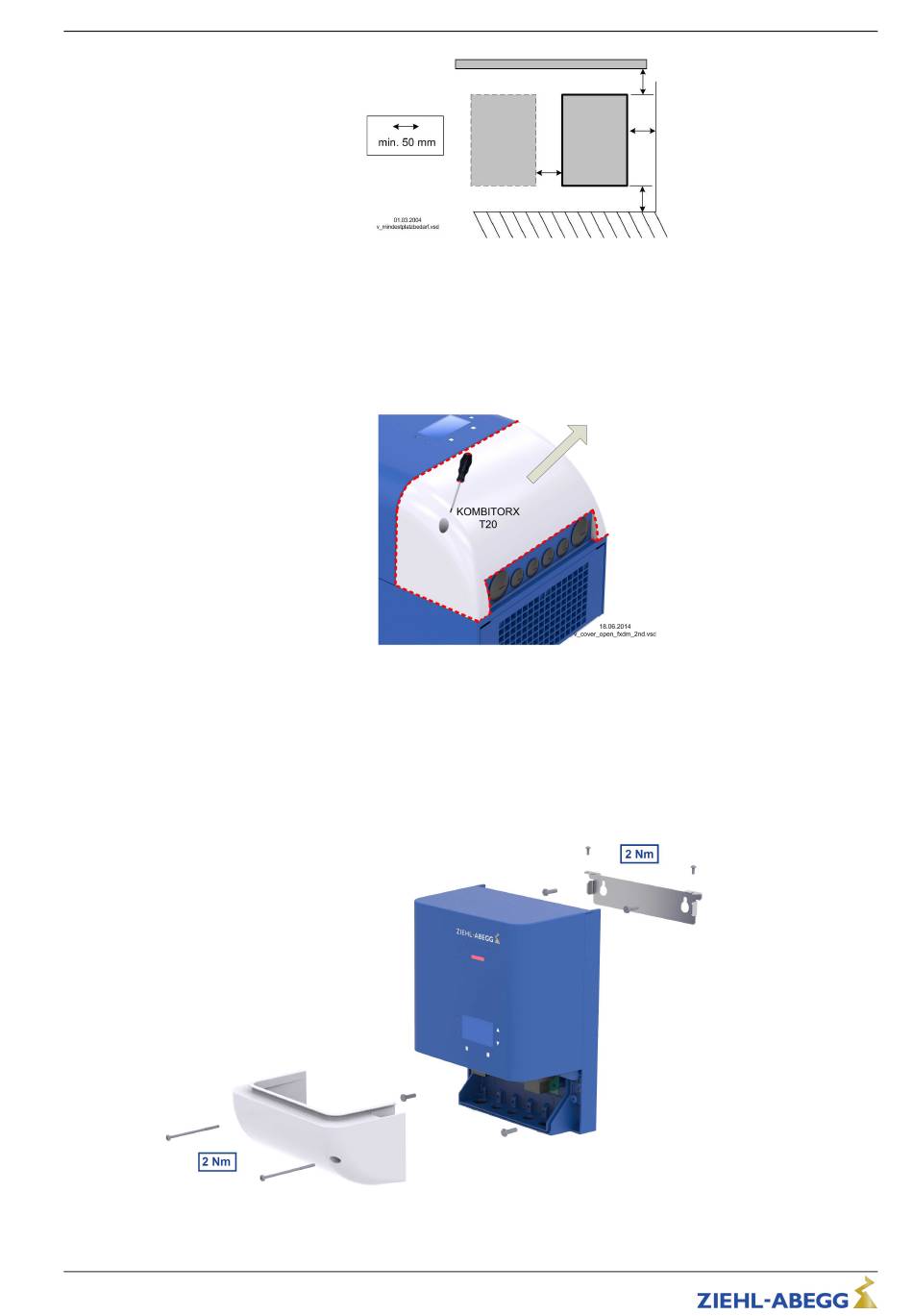

Procédure de montage de FSDM3...32
Le type de fixation dépend de la conception du boîtier. Pour une fixation sécurisée, utilisez tous les
points de fixation disponibles, voir les fiches de dimensions en annexe.
Procédez de la manière suivante:
Retirez le couvercle de l'espace de raccordement.
Type FSDM3
Retirer la fixation murale et marquer les deux points de fixation sur le support.
"
Réaliser les perçages et monter la fixation murale en utilisant du matériel de fixation adapté au
"
support.
Accrocher l'appareil, l'aligner et marquer la position des deux points de fixation inférieurs.
"
Retirer l'appareil et percer les deux points de fixation.
"
Accrocher de nouveau l'appareil et serrer les vis des points de fixation inférieurs.
"
Fixer les deux vis supérieures et relier l'appareil à la fixation murale (couple de serrage 2 Nm).
"
L-BAL-E317-F 2025/13 Index 006
Art.N°.
11/64
Montage
