Notice d'utilisation Fcontrol Basic – variateurs de la séries FSDM3..50(A)M
5.4.7

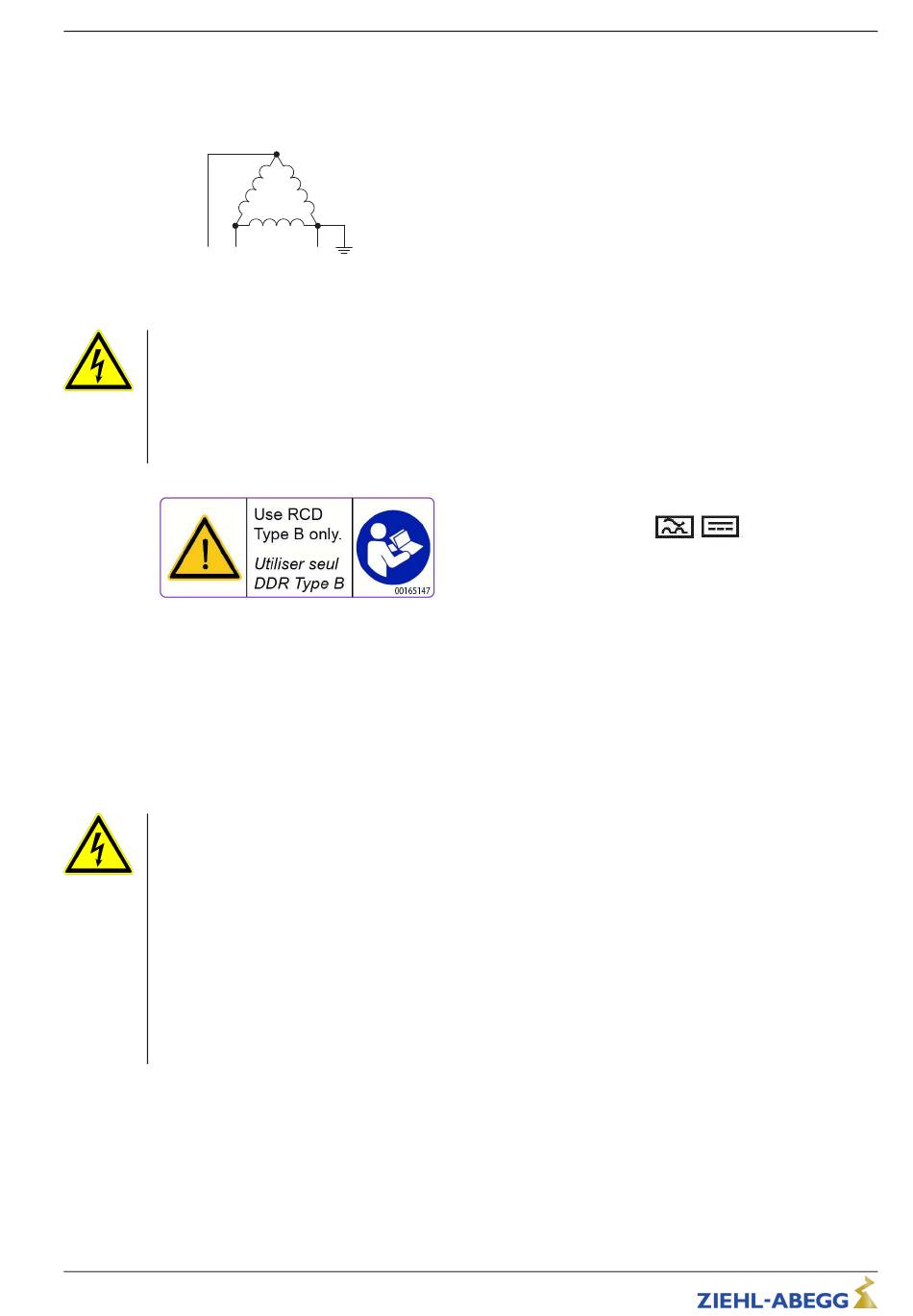

Utilisation dans le système en triangle mis à la terre
Lors du choix de l'appareil, il faut absolument vérifier si le fonctionnement sur le type de réseau
existant est autorisé.
Alimentation en tension
delta_grounded_networks.eps
15.06.2012
5.5
Installations avec des dispositifs de protection contre les courants de fuite (RCD)
Danger présenté par l'électricité
Ce produit peut provoquer un courant continu dans le conducteur de protection. Si un organe de
protection à courant résiduel (RCD) est utilisé pour la protection contre les chocs électriques, seul un
RCD de type B est autorisé du côté de l'alimentation pour ce produit. Tous les RCD en amont jusqu'au
transformateur de l'alimentation (électrique) doivent être de type B.
Afin de garantir une sécurité d'utilisation la plus élevée possible, nous recommandons un courant de
déclenchement de 300 mA en cas d'utilisation d'un disjoncteur de courant de fuite.
Plaque d'information placée sur le côté
Utiliser uniquement des organes de protection à courant rési-
duel.
5.6
Sortie de convertisseur de fréquence
5.6.1
Raccordement moteur
Le raccordement moteur est réalisé aux bornes : PE, U, V, W. Plusieurs moteurs peuvent être
raccordés à l'appareil. Cependant, la somme des courants de régulation max. de tous les moteurs ne
doit pas dépasser le courant de mesure de l'appareil.
UL Indication :
USA : National Electrical Code ANSI / NFPA70
CANADA : Canadian Electrical Code Part 1
•
Il convient d'utiliser des câbles de raccordement en Cu aux spécifications suivantes :
– Section minimale des conducteurs : FSDM3...10 : AWG 14, FSDM16 : AWG 12, FSDM25/32 :
AWG 6, FSDM40/50 : AWG 4
– Température d'isolement minimale : 60 °C.
•
Le moteur branché doit disposer de contrôleurs de température internes branchés aux bornes "TB" /
"TP" (voir protection du moteur). Respecter les informations pour le raccordement (voir plan de
raccordement).
•
Le constructeur de l'installation doit veiller à ce que les câbles utilisés et le raccordement soient
conformes aux dispositions nationales et locales applicables, tel que le NEC (National Electrical
Code) ou le CEC (Canadian Electrical Code).
5.6.2
Coupure de l'alimentation entre le convertisseur de fréquence et le moteur, interrupteur de
réparation
Il est recommandé d'installer un interrupteur de réparation de préférence avant le convertisseur de
fréquence, coupure de l'alimentation.
En cas de coupure complète de toute la charge en aval du convertisseur de fréquence, le déverrouil-
lage doit également être coupé. Cela signifie qu'un contact auxiliaire supplémentaire est nécessaire.
La mise en marche du moteur et le déverrouillage simultané entraînent une mise en marche sécurisée
avec une faible modulation du convertisseur de fréquence.
L-BAL-E317-F 2025/13 Index 006
Dans le système en triangle avec phase de réseau mise à la terre, la tension
maximale entre un conducteur extérieur et le conducteur de protection est égale
à la tension entre deux conducteurs extérieurs.
Sur la version décrite ici, la tension maximale autorisée entre le raccordement
d'alimentation en tension et le conducteur de protection PE est la tension du
réseau indiquée (voir Données techniques) ; ainsi, cette version convient à
l'utilisation dans le système en triangle mis à la terre !
Identification des organes de protection à courant
résiduel de type B
Art.N°.
19/64
Installation électrique
