Notice d'utilisation Fcontrol Basic – variateurs de la séries FSDM3..50(A)M

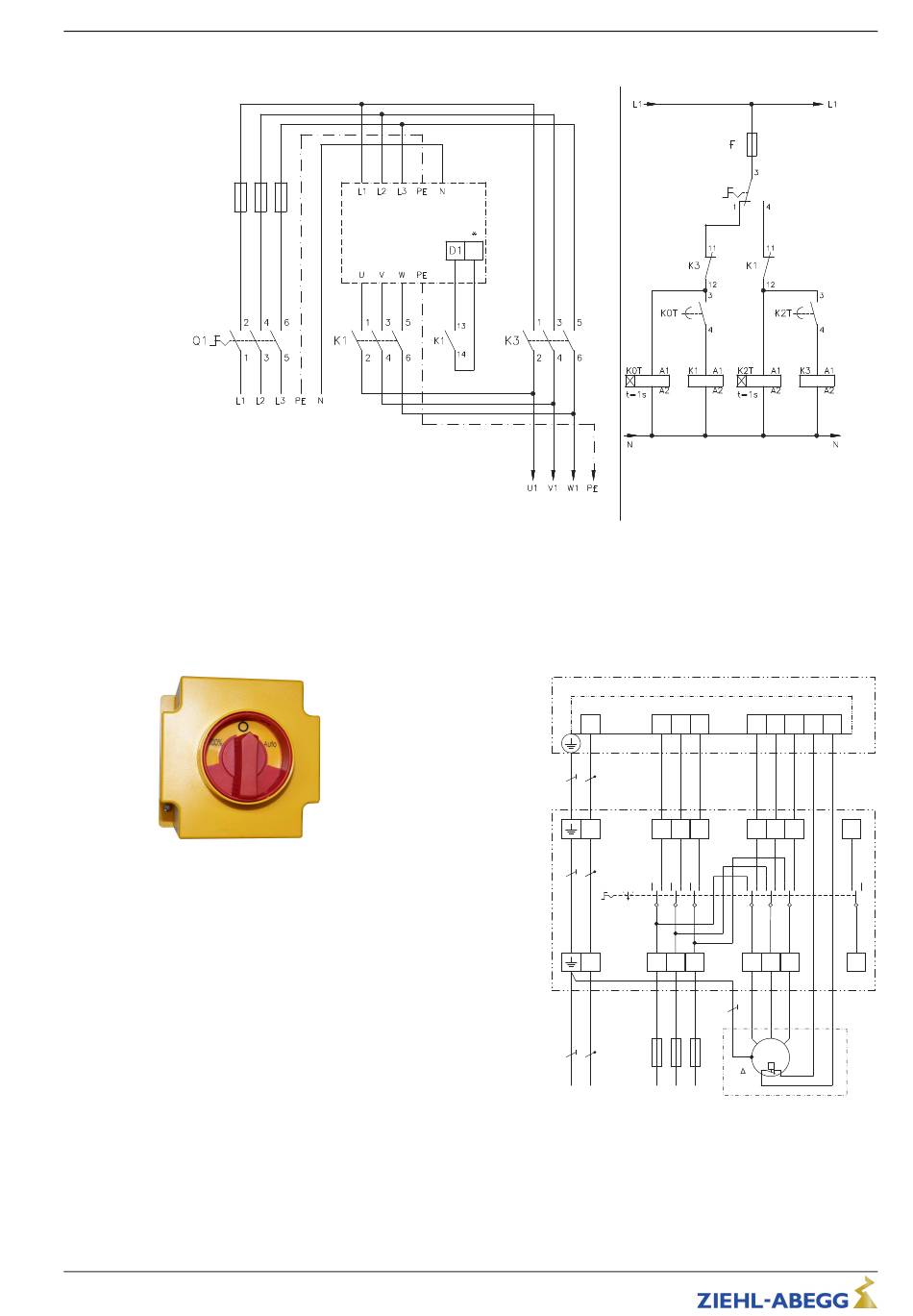

Proposition de raccordement : dérivation avec temporisation nécessaire
F
F
* Pour l'entrée numérique, programmation sur la fonction Déverrouillage nécessaire
5.16
Interrupteur de dérivation manuel, type S-D-25 et S-D-50
L'interrupteur principal avec fonction de dérivation est disponible comme accessoire.
Après la coupure de convertisseurs de fréquence, un temps d'attente d'au moins 90 secondes doit
être respecté avant le réenclenchement.
Interrupteur de dérivation type S-D-25
Positions de l'interrupteur
•
0 = Coupure de l'alimentation (fermeture possible)
•
AUTO = Régulation
•
100 % = Dérivation (convertisseur de fréquence déver-
rouillé)
Données techniques
•
tension du réseau max. 690 V, 50/60 Hz
•
Courant de dimensionnement
– Type S-D-25 N° d'article 349035 : 25 A
– Type S-D-50 N° d'article. 349040 : 50 A
•
Dimensions H x l x P [mm]
– Type S-D-25 : 115 x 115 x 163
– Type S-D-50 : 135 x 135 x 188
•
Type de protection IP65
Autres indications, voir la notice d'utilisation interrupteur de dérivation pour les types S-D-25 et S-D-
50.
L-BAL-E317-F 2025/13 Index 006
Frequency Inverter
Frequency Inverter
24V
Art.N°.
25/64
Inverter / Bypass
Inverter / Bypass
Inverter
Inverter
Motor 3~
Motor 3~
Schéma de raccordement
Regelgerät / controller
N
L1
L2
L3
S-D-...
N
7
11
19
100 %
0
Auto
N
4
10
16
PE
N
L1
L2
L3
Netz
Line
3 ~ 500 V 50/60 Hz
Installation électrique
Bypass
Bypass
EMPO26K3
10.11.2022
U
V
W
TB
TB
2
6
14
17
1
5
13
18
PE
U
V
W
TB
TB
M
3 ~
q
Y/
3 ~ Motor
mit eingebauten Thermostatschaltern
with internal thermostats
KT00024C
12.03.2014
