Notice d'utilisation Fcontrol Basic – variateurs de la séries FSDM3..50(A)M
5.9
Tension de sortie 10 V
Alimentation en tension, par ex. pour la consigne de vitesse via un potentiomètre externe.
Raccord : 10 V - GND, charge max. voir Caractéristiques techniques et schéma des câblages.
Attention !
•
Ne raccordez JAMAIS les sorties de tension de plusieurs appareils ensemble !
•
Ne reliez JAMAIS les sorties de tension de l'appareil entre elles !
5.10
Alimentation en tension pour appareils externes (+24V, GND)
Une alimentation en tension est intégrée pour les appareils externes, par ex. pour un capteur (courant
de charge maxi voir Données techniques).
En cas de surcharge ou de court-circuit (24 V – GND), l'alimentation en tension externe est mise hors
circuit (multifusible). L'appareil effectue une réinitialisation Reset, puis se remet à fonctionner.
Attention !
•
Ne raccordez jamais les sorties de tension de plusieurs appareils ensemble !
•
Ne reliez jamais les sorties de tension de l'appareil entre elles !
5.11
Entrée numérique D1 pour autorisation (appareil ON / OFF)
Déconnexion électronique et Reset après un dérangement du moteur par contact sans potentiel aux
bornes D1 - "24V", résistance d'entrée et plage de tension voir données techniques.
Fonction en Réglages d´usine pour D1:
•
Appareil MARCHE avec contact fermé.
•
Appareil ARRET avec contact ouvert.
Activation via des contacts sans potentiel, une basse tension d'env. 24 V DC est mise en circuit.
Danger présenté par l'électricité
•
Lorsque l'appareil est commandé à distance, il n'y a pas de coupure à l'arrêt (pas de séparation du
potentiel selon VBG4 §6) !
•
N'appliquez jamais la tension du réseau aux entrées numériques !
5.12

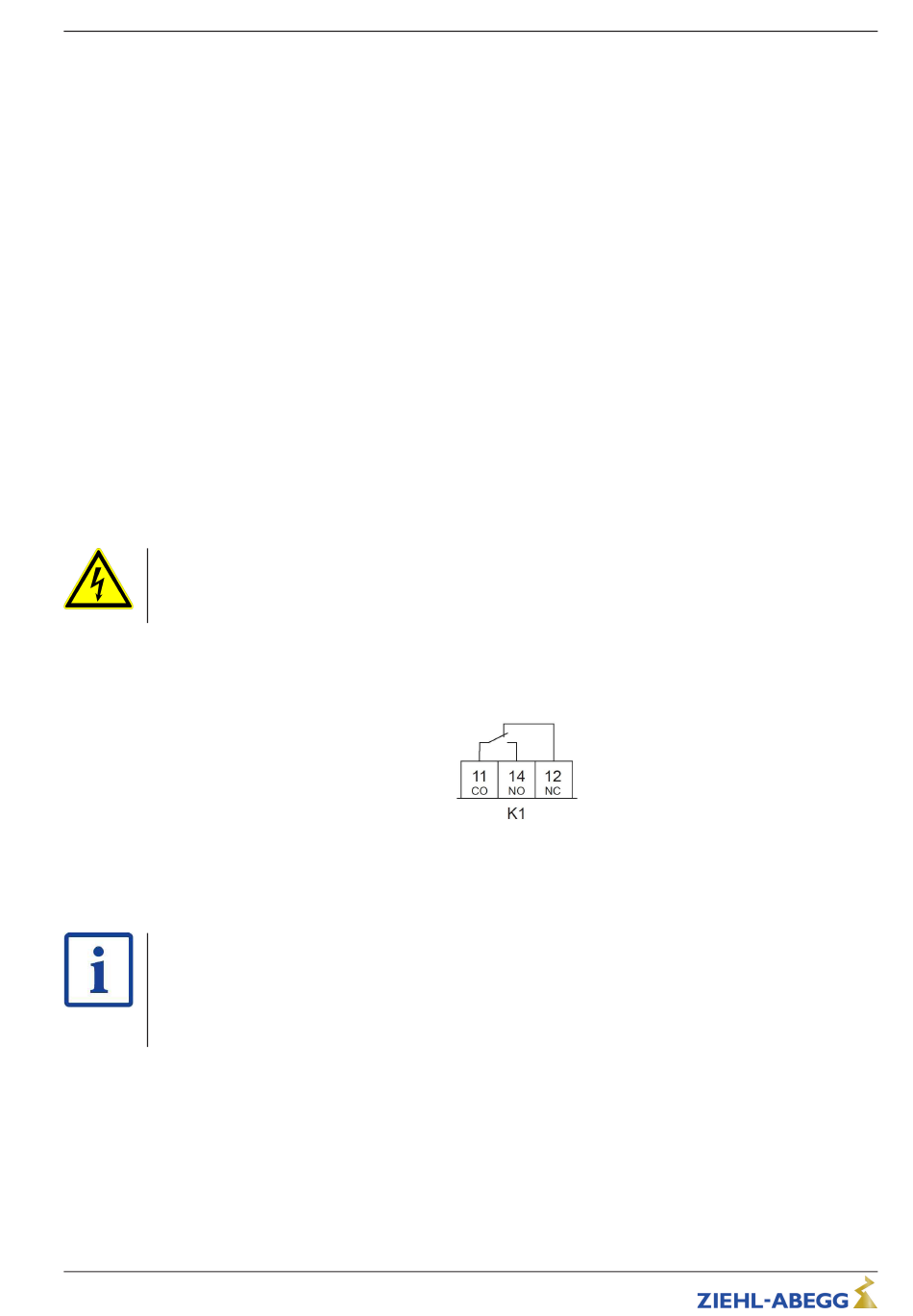

Sortie derelais K1
Différentes fonctions peuvent être attribuées à la sortie de relais "K1" (voir IO Setup). Charge de
contact max., voir Données techniques et Schéma des câblages.
Fonction avec le réglage d'origine pour 1K = message de défaut :
•
En fonctionnement, le relais s'arme, c'est-à-dire que les contacts 11-14 sont pontés. En cas de
dérangement, le relais retombe (voir Diagnostic / Dérangements).
•
En cas de coupure par le déverrouillage (D1 = Digital In 1), le relais reste armé.
Information
Un temps d'initialisation maximal de 7,5 secondes est nécessaire après l'enclenchement avant que
l'électronique de l'appareil soit opérationnelle. Un signalement d'état fiable est alors possible. Si aucun
défaut n'est constaté, le relais s'arme à l'issue du temps d'initialisation.
Étant donné que les variations de la tension du secteur et les conditions environnantes influent sur le
temps d'initialisation, une temporisation différente est possible suivant le cas.
L-BAL-E317-F 2025/13 Index 006
Art.N°.
21/64
Installation électrique
