Interface RS-485 pour MODBUS
Selon la version, l'interface MODBUS est intégrée ou disponible en association avec le module
supplémentaire AM-MODBUS.
Les raccordements pour MODBUS A , B sont doublés et reliés en interne.
Information
•
Veiller impérativement à ce que le raccordement soit correct, à savoir que A doit également être
raccordé à A des appareils suivants. Idem pour B.
•
Par ailleurs, une liaison GND doit être réalisée car un potentiel différent (au-delà de 10 V) entraîne
la destruction de l'interface RS-485 (par ex. foudre).
•
Outre la liaison de données A, B et GND (en cas d'adressage automatique également ID1 - ID2
chapitre suivant), aucun autre brin du câble de données ne doit être utilisé.
•
Il faut veiller à une distance suffisante par rapport aux câbles réseau et moteur (au moins 20 cm).
•
64 participants au maximum peuvent être raccordés directement entre eux, 63 autres peuvent l'être
avec un répéteur. Le nombre exact dépend du maître.

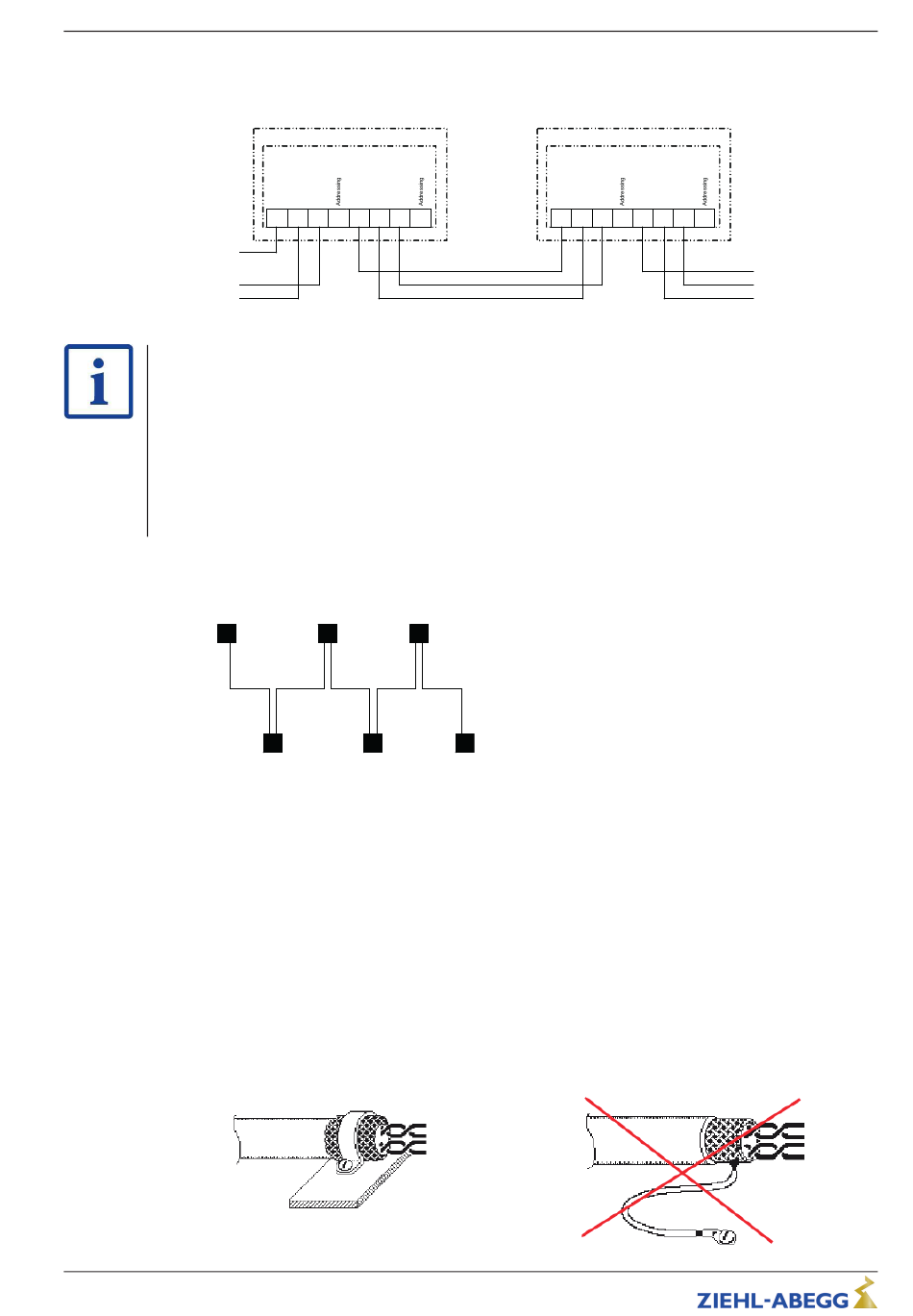

Exemple de liaison MODBUS
26.02.2007
v_modbus_verbindung.vsd
Recommandation pour les types de câble
1. Câbles CAT5 / CAT7
2. J-Y (St) Y 2x2x0,6 (ligne téléphonique)
3. AWG22 (2x2 torsadé)
La longueur maximale de câbles est de 1000 m (avec CAT5/7 500 m).
Blindage
L'utilisation de câbles blindés n'est normalement pas nécessaire mais elle offre une protection élevée
contre les perturbations électromagnétiques, notamment contre les hautes fréquences. Toutefois,
l'efficacité d'un blindage est tributaire du soin apporté à l'installation du câble.
Si des câbles blindés sont utilisés, le blindage doit être raccordé au moins d'un côté à PE(de
préférence au raccordement maître). Si le blindage est raccordé des deux côtés, les éventuels
courants de compensation sont à prendre en compte !
Raccordement correct du blindage
L-BAL-E317-F 2025/13 Index 006
MODBUS
MODBUS
(RS-485)
(RS-485)
GND
A
B
ID1
GND
A
B
ID2
MODBUS
MODBUS
(RS-485)
GND
A
B
ID1
Laligne des données doit être guidée d'un appareil à
l'autre. Un autre type de câblage n'est pas autorisé !
Seuls deux conducteurs d'un câble (paire torsadée)
peuvent être utilisés pour la liaison des données.
Raccordement incorrect du blindage
Art.N°.
22/64
Installation électrique
MODBUS
(RS-485)
GND
A
B
ID2
19.07.2022
v_am_modbus_connect.vsd
