Notice d'utilisation Fcontrol Basic – variateurs de la séries FSDM3..50(A)M

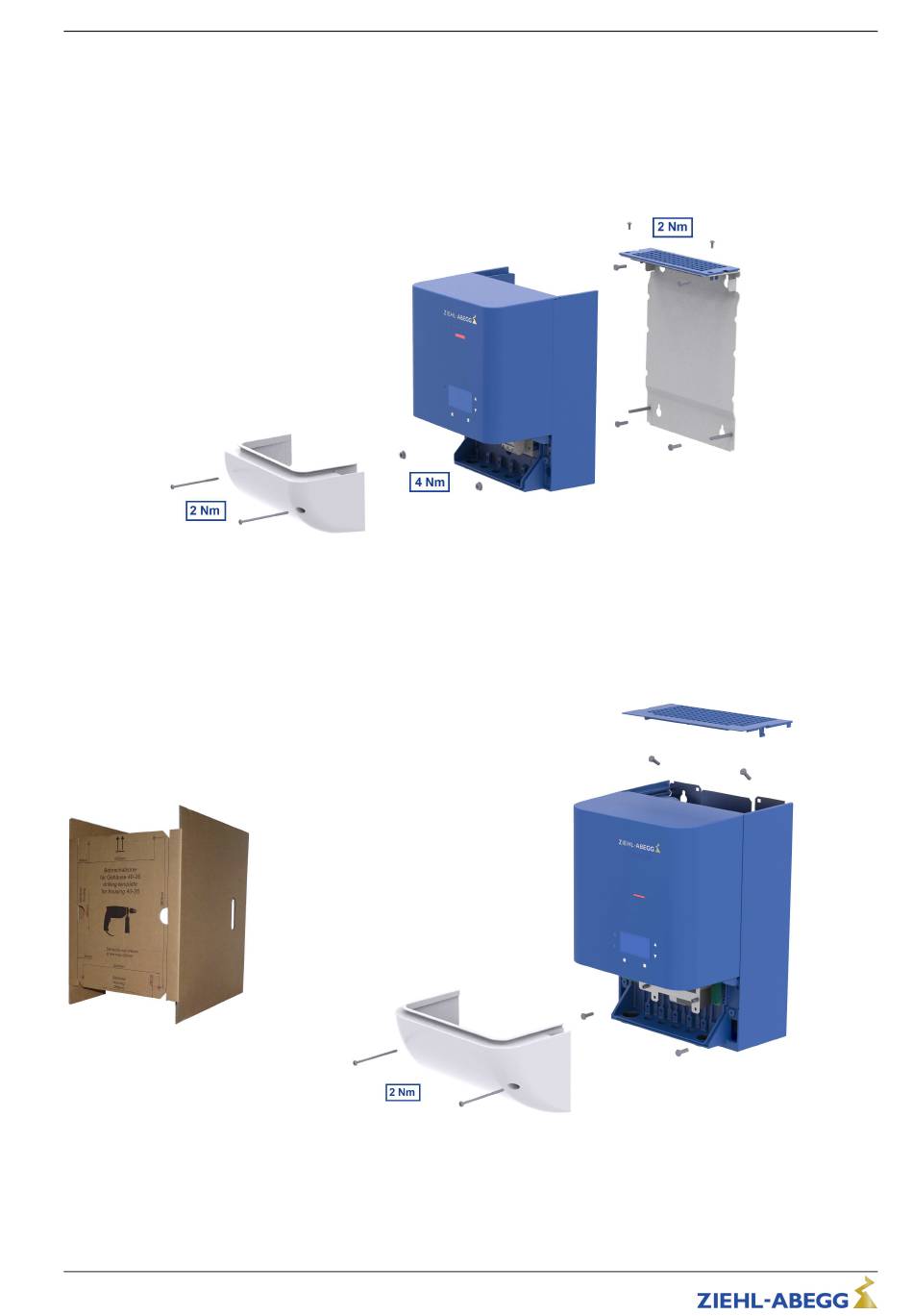

Type FSDM5, 8, 10, 16
Retirer la fixation murale et marquer les quatre points de fixation sur le support.
"
Réaliser les perçages et monter la fixation murale en utilisant du matériel de fixation adapté au
"
support.
Poser l'appareil et fixer l'appareil avec les deux écrous sur la fixation murale, couple de serrage
"
4 Nm.
Fixer les deux vis sur la grille d'aération, couple de serrage 2 Nm.
"
À la livraison, la fixation murale est enfichée par le bas dans l'appareil, les vis se trouvent dans un sac d'accessoires séparé.
Type FSDM25 et FSDM32
À l'aide du gabarit qui se trouve sur le carton de l'appareil, tracer les 4 points de fixation sur le
"
support.
Réaliser les perçages et monter l'appareil en utilisant du matériel de fixation adapté au support.
"
Fixer la grille d'aération jointe sur le dessus de l'appareil.
"
L-BAL-E317-F 2025/13 Index 006
Art.N°.
12/64
Montage
