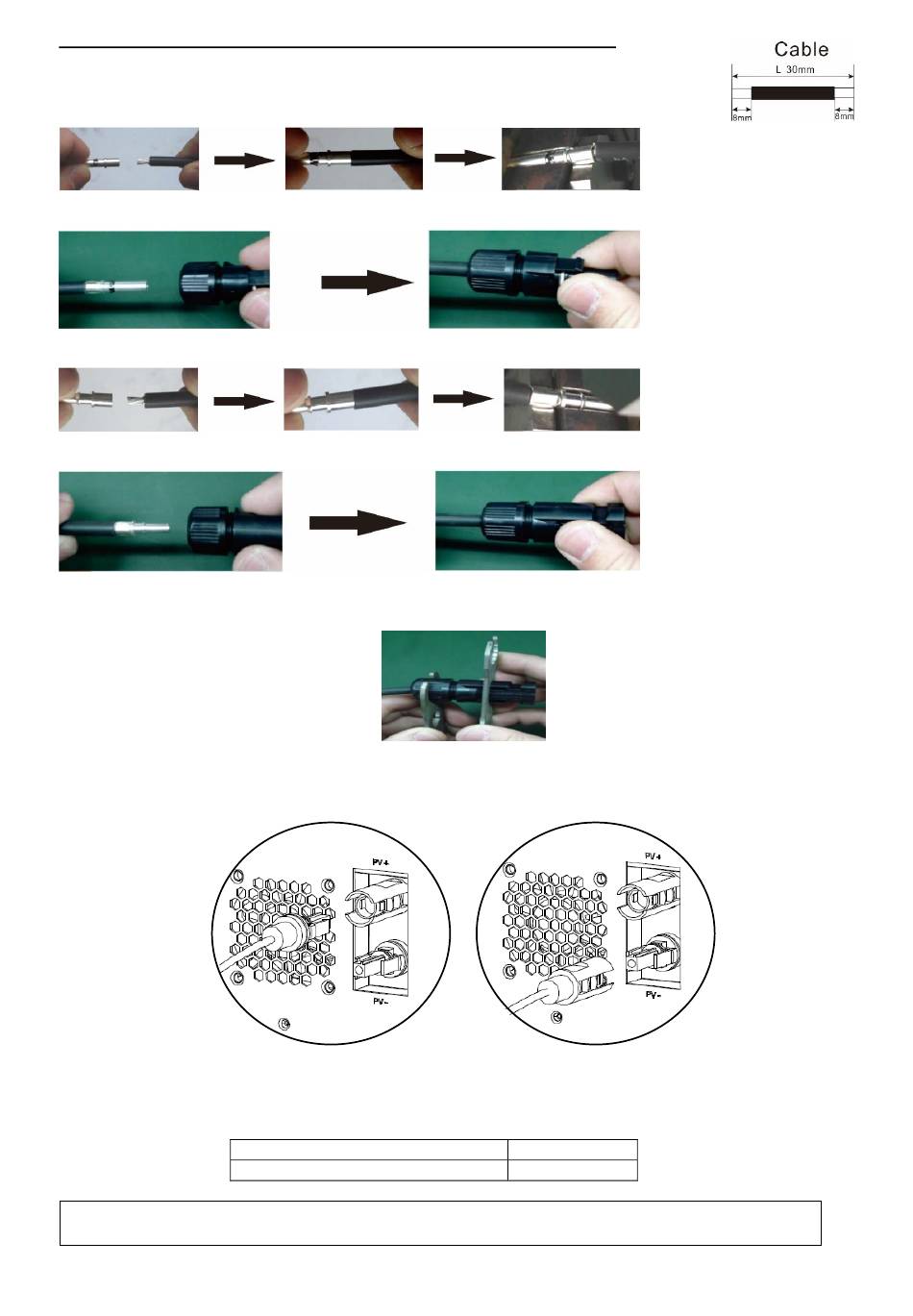

Préparez le câble et suivez le procédé d'assemblage du connecteur :
Dénudez les câbles de 8 mm PV sur 8 mm et veillez à NE PAS entailler les conducteurs.
Insérez le câble dénudé pôle positif (+) dans la borne femelle et sertissez-le comme indiqué
ci-dessous.
Insérez le câble assemblé dans le boîtier du connecteur femelle comme indiqué ci-dessous.
Insérez le câble dénudé pôle négatif (-) dans la borne mâle et sertissez-la comme indiqué ci-dessous.
Insérez le câble assemblé dans le boîtier du connecteur mâle comme indiqué ci-dessous.
Ensuite, utilisez une clé pour visser fermement le dôme de pression sur le connecteur femelle et le connecteur
mâle comme indiqué ci-dessous.
Étape 4 : Vérifiez la polarité du câble de connexion sur les modules PV et les connecteurs d'entrée PV. Ensuite,
connectez le pôle positif (+) du câble de connexion au pôle positif (+) du connecteur d'entrée PV. Connectez le
pôle négatif (-) du câble de connexion au pôle négatif (-) du connecteur d'entrée PV.
AVERTISSEMENT ! Pour des raisons de sécurité et d'efficacité, il est très important d'utiliser des câbles
appropriés pour la connexion des modules PV. Pour réduire le risque de blessure, veuillez utiliser la taille de câble
recommandée ci-dessous.
ATTENTION : Ne touchez jamais directement les bornes de l'appareil. Cela pourrait provoquer un choc
électrique mortel.
INFOSEC UPS SYSTEM - 15, rue du Moulin - 44880 Sautron - FRANCE - www.infosec-ups.com Hot Line –
Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 10 24 AA 59 203 08
+
Section du conducteur (mm2)
4
-
N° AWG
10
9
