4. INSTALLATION
Connexion du module photovoltaïque
ATTENTION : Avant de vous connecter aux modules PV (Photovoltaïque), veuillez installer séparément un
disjoncteur DC entre l'onduleur et les modules PV.
REMARQUE 1 : Veuillez utiliser un disjoncteur 600VDC/30A.
REMARQUE 2 : La catégorie de surtension de l'entrée PV est II.
AVERTISSEMENT : Étant donné que cet onduleur n'est pas isolé, seuls trois types de modules PV sont
acceptables : monocristallins, polycristallins de classe A et les modules CIGS.
Pour éviter tout dysfonctionnement, ne connectez pas de modules PV susceptibles de générer une fuite de
courant vers l'onduleur. Par exemple, les modules PV mis à la terre provoqueront une fuite de courant vers
l'onduleur. Lors de l'utilisation de modules CIGS, assurez-vous qu'il n'y a PAS de mise à la terre.
ATTENTION : Il est demandé d'utiliser une boîte de jonction PV avec protection contre les surtensions
sinon, cela causera des dommages sur l'onduleur en cas de foudre sur les modules PV.
Veuillez suivre les étapes ci-dessous pour connecter le module PV :
Étape 1 : Vérifiez la tension d'entrée des modules photovoltaïques. Les modules PV sélectionnés doivent être
conformes aux paramètres suivants :
Tension en circuit ouvert maximum du
générateur PV
Plage de tension MPPT du générateur PV
ATTENTION : Une tension d'entrée supérieure à la tension maximale peut détruire l'appareil ! Vérifiez le
système avant la connexion du fil.
Étape 2 : Débranchez le disjoncteur d'entrée CA et éteignez l'interrupteur BMS pour maintenir l'appareil
complètement éteint.
Étape 3 : Assemblez les connecteurs PV fournis avec les modules PV en procédant comme suit.

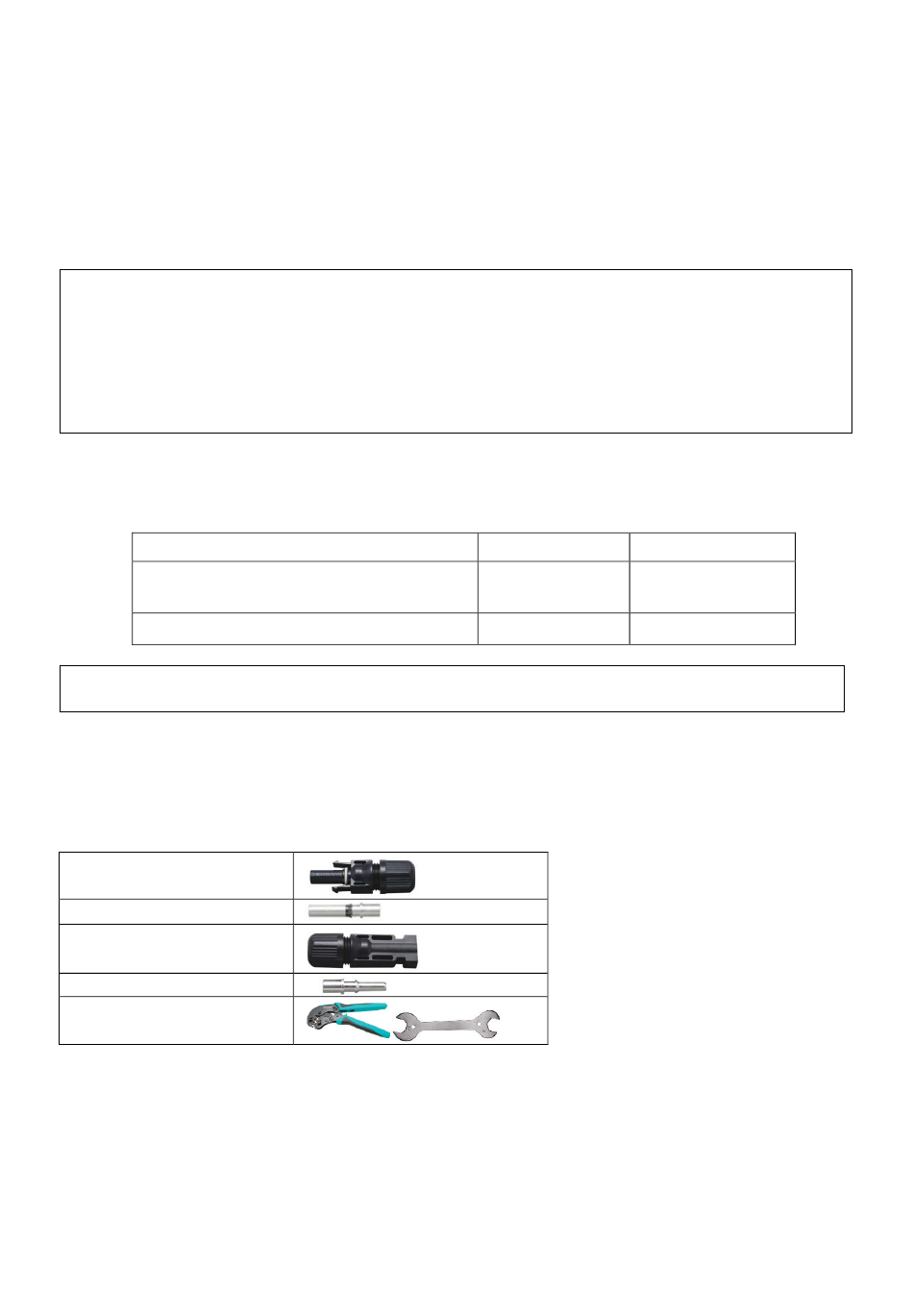

Composants pour connecteurs et outils PV :
Boîtier de connecteur femelle
Borne femelle
Boîtier du connecteur mâle
Borne mâle
Outil de sertissage et clé (non
fourni)
8
INFOSEC UPS SYSTEM - 15, rue du Moulin - 44880 Sautron - FRANCE - www.infosec-ups.com Hot Line –
Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 10 24 AA 59 203 08
MODÈLE
1,2 KW
2,5 kW
350 Vcc
450 Vcc
60 ~ 300 Vcc
60 ~ 400 Vcc
