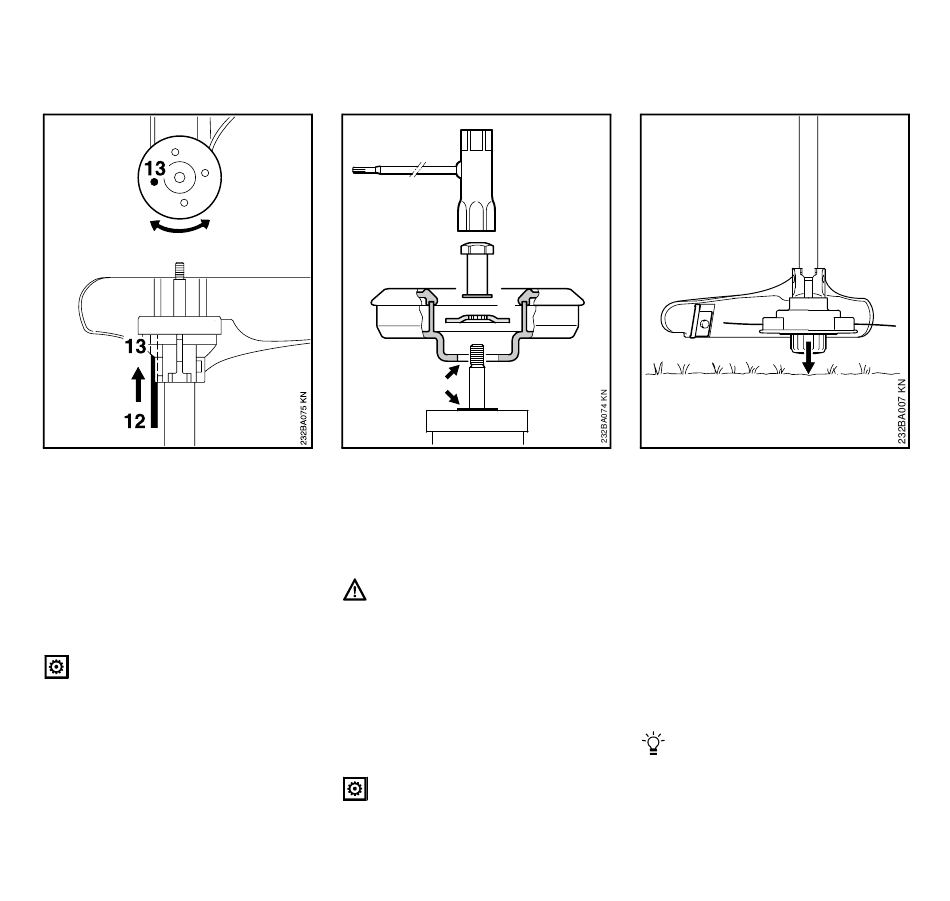

Blocage de l'arbre
Introduire
12= l'outil pour blocage de l'arbre dans
les
13= trous du capot protecteur et du
disque de pression, en faisant légè-
rement jouer le disque de pression,
jusqu'à ce que l'arbre soit bloqué ;
: serrer la tête faucheuse.
Retirer l'outil préalablement intro-
duit pour le blocage de l'arbre.
FS 38
5
4
3
1
STIHL FixCut 5-2
Glisser le
2 = disque de pression sur l'arbre ;
: poser la tête faucheuse sur le
2 = disque de pression – le
collet (flèche) doit s'engager dans
l'alésage de la tête faucheuse ;
glisser la
3 = rondelle de pression sur
1 = l'arbre, jusqu'à ce qu'elle s'applique
sur le fond de la tête faucheuse ;
: bloquer l'arbre, visser
4 = l'écrou sur l'arbre et le
serrer avec la
5 = clé multiple.
Retirer l'outil préalablement intro-
duit pour le blocage de l'arbre.
1
2
Ajustage du fil de coupe
Tête faucheuse AutoCut
: Présenter la tête faucheuse en
rotation parallèlement à la surface
d'herbe – frapper brièvement sur le
sol – la bobine débite environ
1 1/4" (3 cm) de fil ;
si le fil devient trop long, il est rogné
à la longueur optimale par le
1 = couteau monté sur le
2 = capot protecteur – c'est pourquoi il
faut éviter de frapper plusieurs fois
de suite sur le sol !
La sortie du fil de coupe n'est tou-
tefois possible que si les deux
extrémités du fil de coupe atteignent
encore une longueur minimale de
1" (2,5 cm) !
français
