5.3 Raccordement électrique
AVERTISSEMENT
Danger de mort/dégâts sur l'installation dus à des températures
élevées !
Toutes les pièces de la chaudière soumises, directement ou indirecte-
ment, à des températures élevées doivent être déterminées pour ces
niveaux de températures.
▶ Eloigner les câbles électriques des pièces chaudes.
▶ Poser les câbles électriques dans les chemins de câbles ou au-dessus
de l'isolation.
AVIS
Défauts/dégâts matériels dus à une influence inductive !
▶ Poser séparément tous les câbles basse tension et les câbles réseau
(distance minimale 100 mm).
AVIS
Dommages matériels dus au non respect des notices !
Si les autres notices des composants ne sont pas respectées, des
connexions/réglages incorrects peuvent entraîner des défauts et des
dégâts sur l'installation de chauffage.
▶ Respecter les recommandations de toutes les notices des compo-
sants installés.
Pour le raccordement électrique, tenir compte des points suivants :
• Avant d'ouvrir l'appareil de régulation, le mettre hors tension sur tous
les pôles et le sécuriser contre tout réenclenchement involontaire.
• Tous les branchements électriques, dispositifs de protection et
fusibles doivent être réalisés par des professionnels agréés qui tien-
dront compte des normes et directives actuelles ainsi que des pres-
criptions locales en vigueur.
• Effectuer le raccordement électrique en tant que branchement fixe
selon les prescriptions locales en vigueur.
• Assurer la mise à la terre lors de l'installation des appareils.
• Ne pas dépasser le courant total indiqué sur la plaque signalétique et
les courants partiels par disjoncteur et raccord.
• Des tentatives de connexion non conformes sous tension peuvent
détruire l'appareil de régulation et provoquer des électrocutions
graves.
▶ Effectuer les branchements électriques selon le schéma de
connexion de l'appareil de régulation, les modules et les conditions
sur site.
Logamatic 5311 – 6720854598 (2024/07)
5.4 Raccords module de commande (HMI)
12
LAN1
11
LAN2
10
- +
9
8

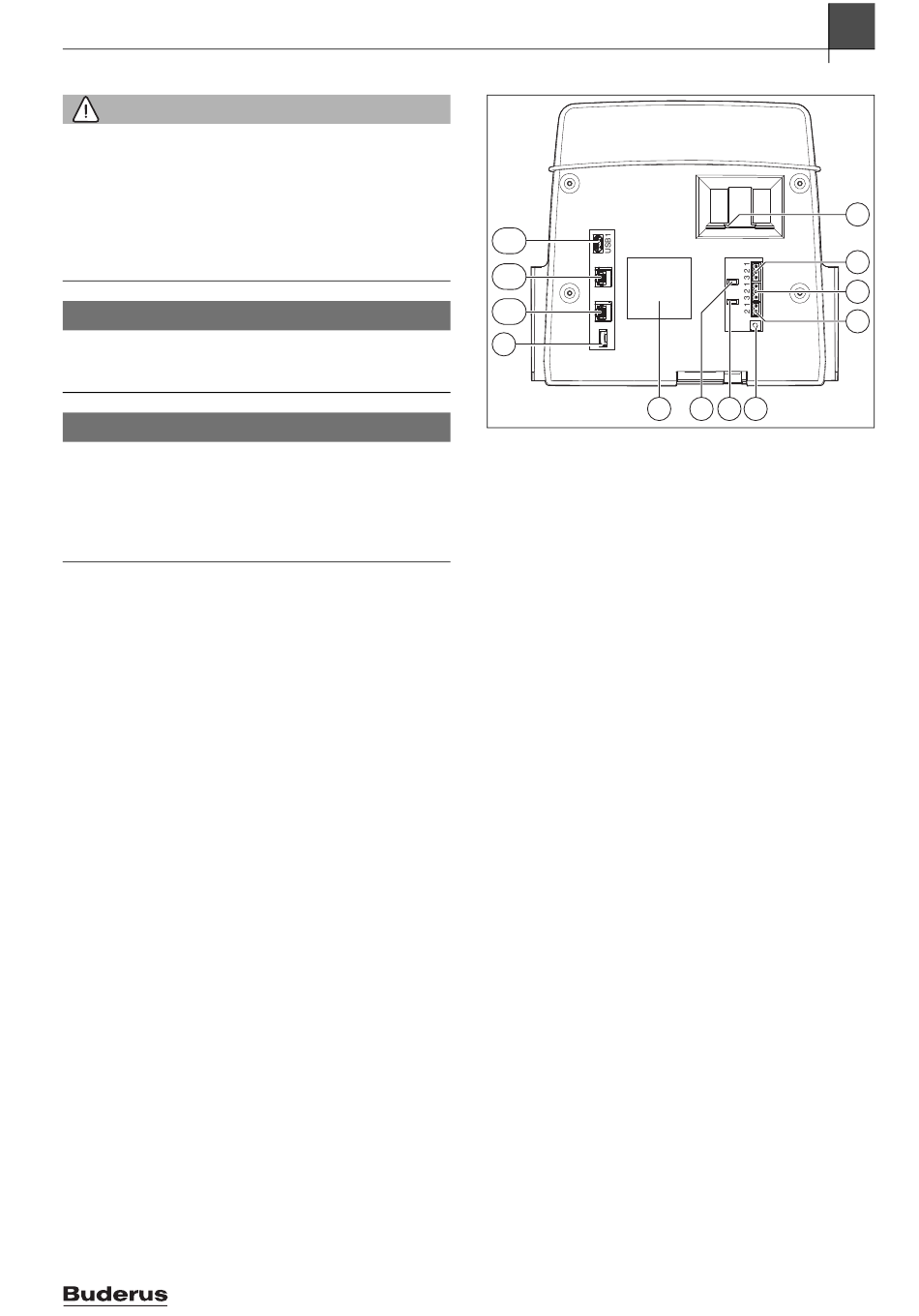

Fig. 4 Raccords module de commande
[1] Insertion pour carte SD
[2] Raccordement CAN-BUS (sans fonction, prévu pour des fonc-
tions ultérieures)
[3] Raccordement Modbus-RTU (uniquement pour la communication
interne), par ex. pour un module de cogénération
[4] Raccordement EMS (raccordement du générateur de
chaleur EMS avec régulation de base propre)
[5] Réglage des adresses de l'appareil de régulation
( chapitre 8.1.1, page 24)
[6] Cavalier (J2) pour l'activation de la résistance terminale Modbus-
RTU
[7] Cavalier (J1) pour l'activation de la résistance terminale CAN-
BUS (sans fonction, prévu pour des fonctions ultérieures)
[8] Plaque signalétique
[9] Batterie CR2032
[10] Raccordement réseau LAN2 (CBC-BUS, Control Center Commer-
cialPLUS (Portail Internet Plus))
[11] Raccordement réseau LAN1 (Buderus Control Center Commer-
cial (Portail Internet Basic), Modbus TCP/IP, BUS CBC, Control
Center CommercialPLUS (Portail Internet Plus), BACnet Fonction
à sélectionner dans le menu Connectivité
[12] Raccordement USB
En fonction de l'utilisation et de la configuration, les connecteurs situés
à l'arrière de l'unité de commande doivent être utilisés.
Avec affectation du connecteur Modbus-RTU :
• Le cavalier est inséré en usine afin d'activer la résistance terminale
pour le Modbus-RTU.
5
Installation
1
2
J1
3
J2
4
7 6 5
0010029623-001
