Normes, règlements et directives
4
Normes, règlements et directives
Pour l'installation et le fonctionnement, tenir compte entre autres des
normes et réglementations suivantes :
• Les dispositions relatives à l'installation électrique et au raccorde-
ment du réseau d'alimentation électrique (par ex. CEI/HD 60364)
doivent être respectées dans la version propre à chaque pays. En
France, il s'agit notamment de respecter les règles de la norme NF C
15-100.
• Directive CEE relative aux appareils sous pression – Installations
avec températures de chaudière > 110 °C
• EN 12953-6 – Exigences relatives à l'équipement pour chaudière à
grand volume d'eau
• EN 12828 – Systèmes de chauffage à l'intérieur des bâtiments
• Livret d'exploitation pour la qualité de l'eau du générateur de chaleur
• Règlements spécifiques au pays pour la protection de l'eau potable
• Fiches techniques du fabricant (par ex. dans le catalogue)
• Normes et règlements locaux
• Les normes nationales spécifiques, basées sur les normes euro-
péennes (EN), doivent être respectées dans la version propre à
chaque pays.
5.2
Aperçu de l'appareil de régulation et des éléments de commande
14
13
12
11

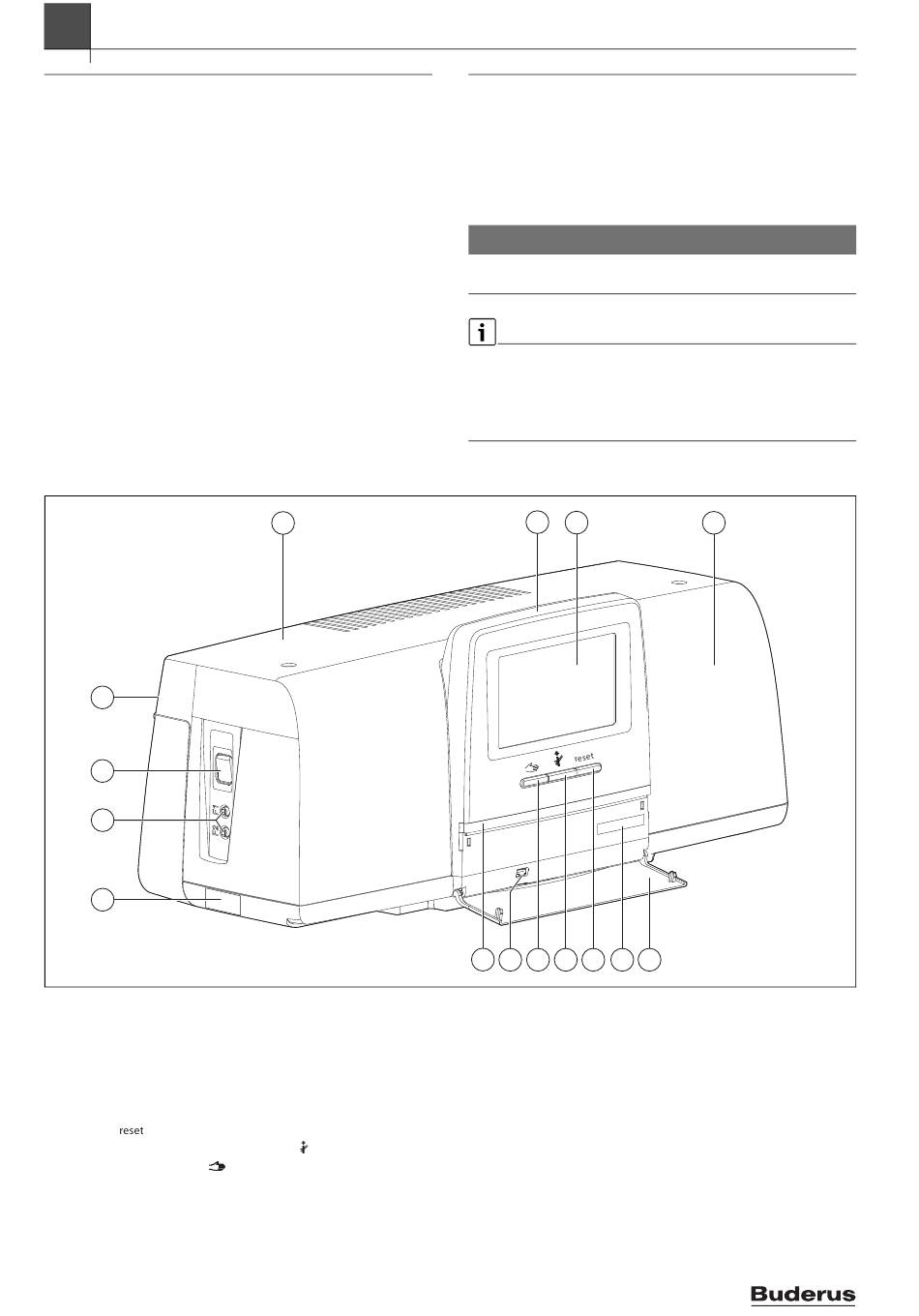

Fig. 3
Aperçu de l'appareil de régulation et des éléments de commande
[1]
Couvercle du boîtier/protection
[2]
Module de commande
[3]
Ecran tactile
[4]
Clapet frontal
[5]
Code d'activation (code d'enregistrement)
[6]
Touche Reset (Par ex. limiteur de température de sécurité,
SAFe)
[7]
Touche Ramoneur (Test des fumées)
[8]
Touche Mode manuel
[9]
Raccord USB (par ex. pour la maintenance)
[10] Affichage LED de l'état de fonctionnement
[11] Plaque signalétique
[12] Disjoncteurs F1 et F2
8
1
5
Installation
5.1
Montage
Le placement de l'appareil sur le générateur de chaleur est décrit dans la
notice d'installation de l'appareil de régulation et dans la documentation
technique du générateur de chaleur.
▶ Respecter le chapitre 5.5, page 10.
AVIS
Le lieu d'installation ne doit pas être situé à une altitude supérieure à
2 000 m au-dessus du niveau de la mer.
En Allemagne et dans d'autres pays, le générateur de chaleur doit obliga-
toirement afficher la température de la chaudière. Un appareil de régu-
lation de la série Logamatic 5000 ne peut être monté sur le mur que si le
générateur de chaleur dispose d'une régulation de base qui affiche la
température de la chaudière.
2
3
10
9
8
7
6 5
[13] Interrupteur Marche / Arrêt
[14] Panneau arrière
Logamatic 5311 – 6720854598 (2024/07)
