Buderus Logamatic 5311 Manuel D'instructions page 60

17
Informations relatives au menu principal Configuration du module
SR PK FZ
2
1

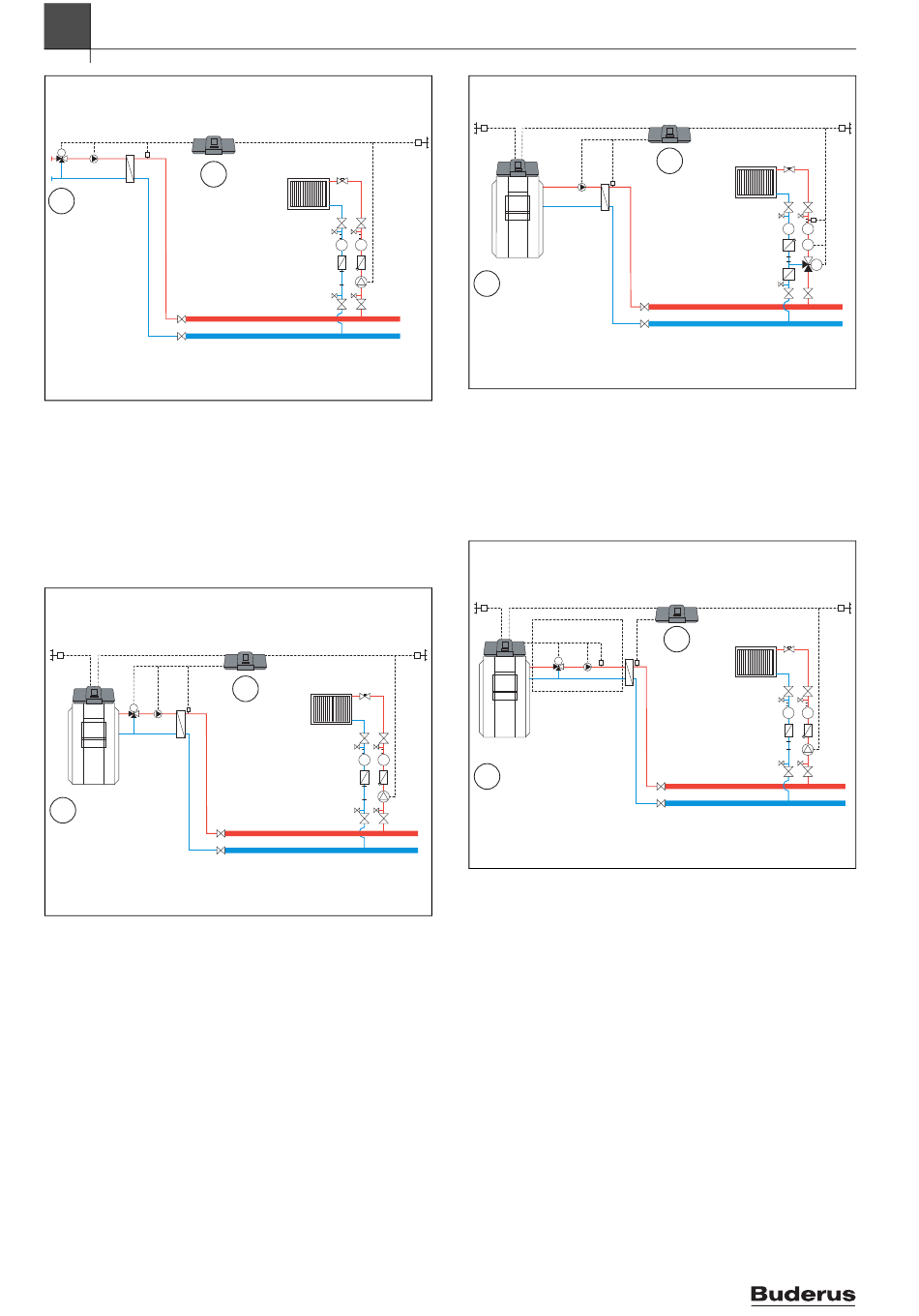

Fig. 32 Variante 3 : source de chaleur externe sans propre pompe d'ali-
mentation, limitation de charge, fonction de prémélange, com-
pensation des pertes de chaleur via FZ
[1] Source de chaleur externe sans propre pompe d'alimentation
[2] Logamatic 5311, (adresse «0» avec 1 × FM-MM : appareil de
régulation maître comme sous-station, avec vanne de mélange
(vanne de régulation SR, pompe PK et sonde FZ nécessaires), pas
de commande de chaudière)
Centrale de chauffage et sous-station avec Logamatic 5000
CBC-BUS
FA
SR PK FZ
1
Fig. 33 Variante 1 : sous-station avec fonction de prémélange, com-
pensation des pertes de chaleur via FZ, limitation de charge
[1] Centrale de chauffage avec Logamatic 5311, adresse «0»
[2] Sous-station Logamatic 5311, (adresse «1» avec 1 × FM-MM :
sous-station avec vanne de mélange (vanne de régulation SR,
pompe PK et sonde FZ nécessaires)
1)
Sous-station au choix avec propre sonde de température exté-
rieure ou reprise du maître
60
FA
HK1
0010029553-002
FA
2 HK1
0010029554-002
CBC-BUS
FA
PK
1
Fig. 34 Variante 2 : sous-station avec compensation des pertes de cha-
leur via FZ, limitation de charge
[1] Centrale de chauffage avec Logamatic 5311
[2] Sous-station Logamatic 5311, (adresse «1» avec 1 × FM-MM :
sous-station avec pompe (pompe PK et sonde FZ nécessaires))
1)
Sous-station au choix avec propre sonde de température exté-
rieure ou reprise du maître
CBC-BUS
FA
1SH 1PH
1)
1
Fig. 35 Variante 3 : sous-station avec fonction de prémélange, com-
pensation des pertes de chaleur via FZ, limitation de charge et
mode chauffage en cas de panne de communication
[1] Centrale de chauffage avec Logamatic 5311
[2] Logamatic 5311, 1 × FM-MM (adresse «1» avec 1 × FM-MM :
sous-station avec sonde (FZ nécessaire))
1)
Sous-station au choix avec propre sonde de température exté-
rieure ou reprise du maître
2)
Circuit d'alimentation pour sous-station via HK1...8 dans l'appa-
reil de régulation maître (vanne de régulation SH, pompe PK et
sonde FZ nécessaires) ; une sous-station possible par circuit de
chauffage
Conditions du système pompe d'alimentation
L'alimentation des sous-stations est exclusivement possible avec le Loga-
matic 5311 et leLogamatic 5313. Ils contiennent la fonction «Circuit d'ali-
mentation vers la sous-station». Pour utiliser ces fonctions, une sonde
d'alimentation (FZ) est impérativement nécessaire dans la sous-station.
Limitation circuit de chauffage 0 dans la sous-station : l'utilisation du
circuit de chauffage 00 est impossible sur le module central ZM avec la
Logamatic 5311 – 6720854598 (2024/07)
2
HK1
FZ
2)
2
HK1
1FV FZ
1)
FA
0010029555-001
1)
FA
0010029556-002
