LAN1 [1]
Buderus Control Center Commer-
cial (Portail Internet Basic)
Buderus Control Center Commer-
cialPLUS (Portail Internet Plus)
CBC-BUS
TCP Modbus
BACnet
Tab. 34 Possibilités de raccordement au module de commande
Les paramètres sont définis en fonction des raccordements choisis (
chapitre 22.3, page 73)
22.2
Création de réseau avec d'autres appareils de régula-
tion de la série Logamatic 5000
Par les interfaces LAN1 (entrée) et LAN2 (sortie), il est possible d'établir
une connexion entre les appareils de régulation. Pour cela, les régula-
teurs doivent être connectés entre eux par un câble de réseau local.
Dans le cas des cascades de générateurs de chaleur, ceci doit être effec-
tué via un module de fonction FM-CM.
▶ Tenir compte de la documentation du module de fonction.
LAN1 LAN2

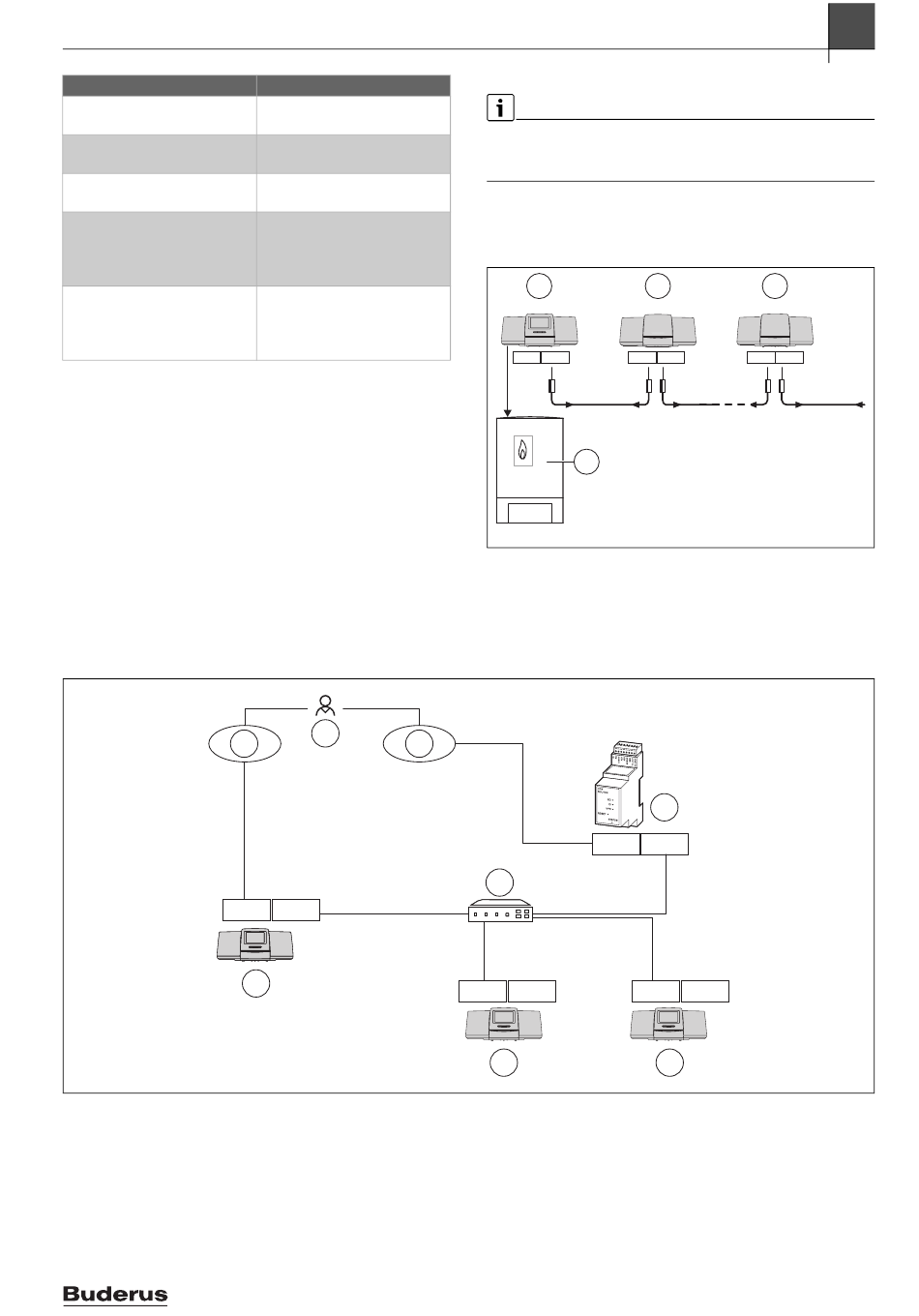

Fig. 47 Exemple d'une connexion d'appareils de régulation avec accès
à distance et gestion technique du bâtiment
[1]
Appareil de régulation 53xx adresse 0 (maître)
[2]
Appareil de régulation 53xx adresse 1 (esclave)
[3]
Appareil de régulation 53xx adresse 2 (esclave)
[4]
Commutateur Ethernet
[5]
Passerelle IP
[6]
Control Center CommercialPLUS
Logamatic 5311 – 6720854598 (2024/07)
LAN2 [2]
CBC-BUS
CBC-BUS
Buderus Control Center Commer-
cialPLUS (Portail Internet Plus)
Buderus Control Center Commer-
cialPLUS (Portail Internet Plus) et
CBC-BUS avec commutateur
( fig. 47)
Buderus Control Center Commer-
cialPLUS (Portail Internet Plus) et
CBC-BUS avec commutateur
( fig. 47)
7
8
1
Informations relatives au menu principal connectivité
22.2.1 Création d'un réseau
Sur les installations avec plusieurs appareils de régulation (extensions
d'appareils de régulation, cascades), tous les appareils de régulation
doivent avoir la même version logicielle.
Les régulateurs doivent être connectés via un câble de réseau local.
▶ Pour l'adressage des appareils de régulation, tenir compte du
chapitre 8.1.1, page 24.
1
LAN1 LAN2
CBC-BUS
4
Fig. 46 Exemple d'une connexion d'appareils de régulation avec plu-
sieurs appareils de régulation
[1]
Appareil de régulation 53xx adresse 0 (maître)
[2]
Appareil de régulation 53xx adresse 1 (esclave)
[3]
Appareil de régulation53xx adresse 2 (esclave)
[4]
Générateur de chaleur
6
4
LAN1 LAN2
2
[7]
Utilisateur sur le terrain
[8]
Gestion technique du bâtiment (BACnet ou Modbus TCP/IP)
2
3
LAN1 LAN2
LAN1 LAN2
CBC-BUS
5
WAN
LAN
LAN1 LAN2
3
22
CBC-BUS
0010010538-001
0010056762-001
