3
Les modules et leurs fonctions
2.5 Contenu de la livraison
A la livraison :
▶ Vérifier si l'emballage est en bon état.
▶ Vérifier si le contenu de la livraison est complet.
Sont inclus dans la livraison :
• Appareil de régulation numérique Logamatic 5311
• Module de commande BCT531 (HMI)
• Sonde de température extérieure FA
• Sonde de température de la chaudière FK
• Sonde de température supplémentaire FZ pour températures de
départ et de retour
• Câble de brûleur deuxième allure
• Matériel de fixation
• Documentation technique
• DVD avec informations Open Source
2.6 Accessoire
• Sonde pour les fonctions de la production ECS
• Modules de fonction
2.7 Explication des termes utilisés
Générateur de chaleur
Comme différents générateurs de chaleur peuvent être raccordés à un
appareil de régulation telles que chaudières au sol, chaudières, chau-
dières murales, chaudières murales à condensation, générateurs de
chaleur pour l'utilisation d'énergies renouvelables et autres générateurs
de chaleur sont désignés ci-dessous comme générateurs de chaleur ou
chaudières.
Sous-station, régulateur autonome du circuit de chauffage
 chap. 17.1, page 56
Module
Les modules de fonction, centraux, de réseau, etc. sont dénommés ci-
après « module » ou par l'abréviation du module (par ex. FM-AM = AM,
FM-MM = MM, FM-ZM = ZM, FM NM = NM).
Spécialiste
Un spécialiste est une personne connaissant les normes en vigueur et
disposant d'importantes connaissances théoriques et pratiques ainsi
que de nombreuses expériences dans son domaine de spécialisation.
Entreprise spécialisée
Une entreprise spécialisée est une unité organisationnelle de l'industrie
artisanale disposant d'un personnel spécialisé et formé.
2.8 Description du produit
Description du produit 5311
Le système de régulation modulaire offre des conditions idéales d'adap-
tation et de réglage pour le respect des conditions de fonctionnement
spécifiques des générateurs de chaleur (chaudières au sol et chaudières
murales) avec un connecteur de brûleur à 7 pôles.
L'appareil de régulation commande une chaudière fioul ou gaz avec un brû-
leur externe via un connecteur de brûleur à 7 pôles. Une pompe de circuit
de chaudière modulante peut être commandée en option via une interface
0...10 V. La température d'arrêt maximale autorisée peut être adaptée via
un limiteur de température de sécurité électronique réglable.
L'appareil de régulation contient dans son équipement de base les fonc-
tions de régulation d'un circuit de chaudière ou d'un circuit de chauffage
avec/sans mélangeur et de la production d'eau chaude sanitaire. Pour
l'adaptation optimale à l'installation de chauffage, l'appareil de régula-
tion peut être complété par 4 modules de fonction maximum.
En cas de panne de courant, les réglages des paramètres ne sont pas
perdus. L'appareil de régulation se remet en marche une fois la tension
rétablie.
6
2.9 Utilisation conforme à l'usage prévu
L'appareil de régulation régule et commande les installations de chauf-
fage dans les immeubles collectifs, les complexes immobiliers et autres
bâtiments.
▶ Respecter les normes et prescriptions électriques locales en vigueur
pour l'installation et le fonctionnement !
3 Les modules et leurs fonctions
3.1 Equipement modulaire
Les tableaux ci-dessous contiennent tous les modules dont est équipé
l'appareil de régulation. Cette description contient également les
modules FM-MM, FM-MW et FM-SI.
Module
Module de commande BCT531
(HMI)
Module central ZM5311
Module de réseau NM582
Module de fonction FM-SI
Module de fonction (par ex. )FM-
MM)
Module de fonction FM-RM
Tab. 2 Les modules et leurs positions
X Équipement de base
O Option
2
3
1
8

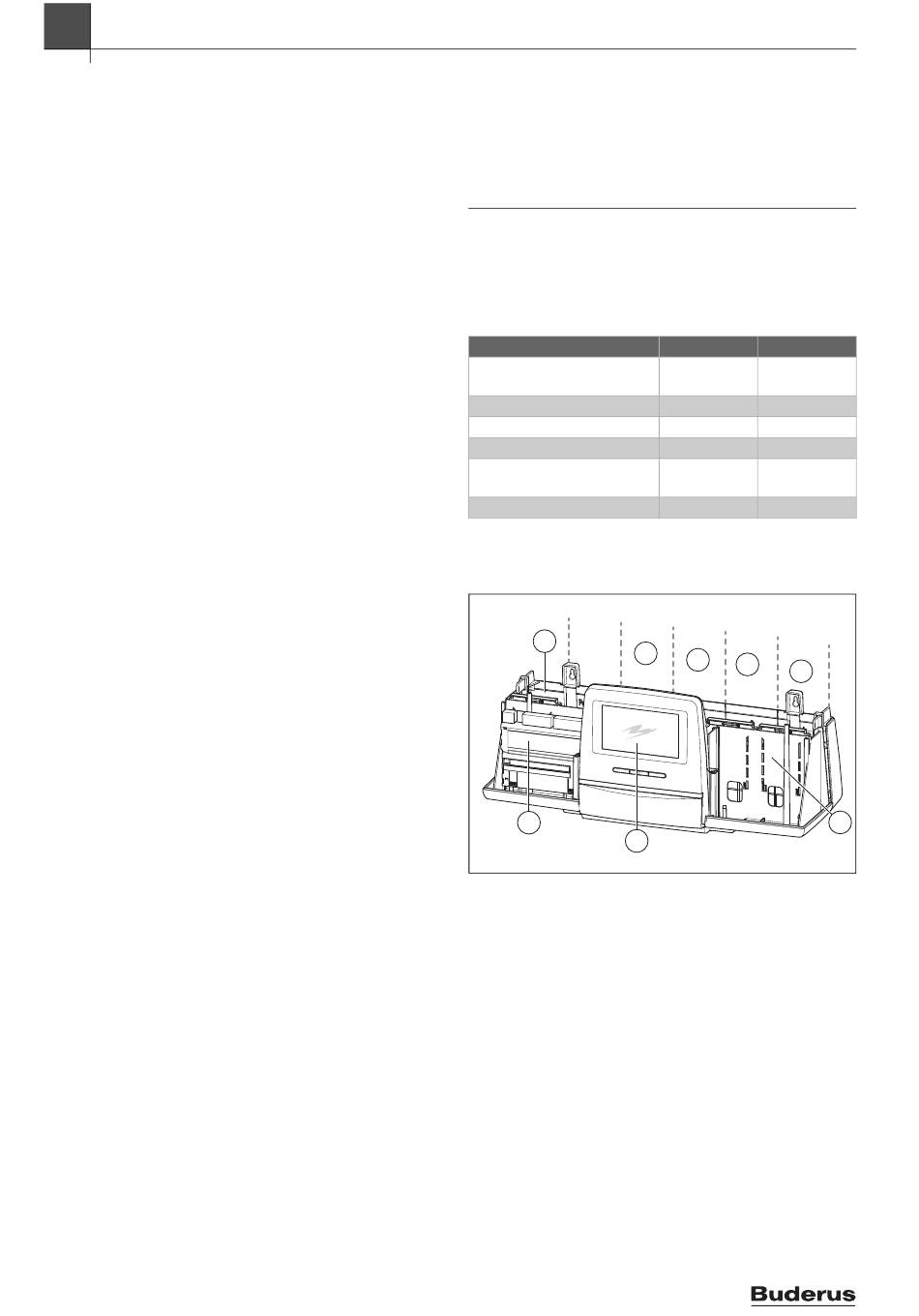

Fig. 1 Aperçu des emplacements de connexion
[1] Emplacement A (module central)
[2] Emplacement B (module de réseau, NM582)
[3] Emplacement 1 (module de fonction FM-xx)
[4] Emplacement 2 (module de fonction FM-xx)
[5] Emplacement 3 (module de fonction FM-xx)
[6] Emplacement 4 (module de fonction FM-xx)
[7] Emplacement C (module de fonction FM- RM)
[8] Module de commande
3.1.1 Remarques concernant l'équipement modulaire
Les modules supplémentaires peuvent être insérés dans n'importe quel
emplacement libre 1...4. Tenir compte du fait que l'alimentation élec-
trique passe d'un module à l'autre. Nous recommandons d'insérer les
modules dans l'ordre de la gauche vers la droite pour une numérotation
adéquate des circuits de chauffage.
Certains modules doivent être montés à des emplacements précis (
chap. 5.9, page 11).
Logamatic 5311 – 6720854598 (2024/07)
Emplacement 5311
HMI X
A X
B X
1 O
1...4 O
C O
4
5
6
7
0010005505-001
