• Bâtiment 2 : maison préfabriquée avec parois à ossature bois et une
isolation thermique de 20 cm
– Type de bâtiment : Léger
– Standard d'isolation : Bien
• Bâtiment 3 : maison en bloc béton creux sans isolation thermique
avec plancher chauffant
– Type de bâtiment : Moyenne
– Standard d'isolation : Bien
Exemple
Paramètres réglés :
Limite de chauffe (été à partir de/seuil de
température extérieure)
Type de bâtiment
Standard d'isolation
Influence de l'atténuation de la température
extérieure
Le circuit de chauffage (Limite de chauffe (été à partir de/seuil de
température extérieure)) est désactivé en fonction de la tempéra-
ture extérieure modérée :
Température extérieure mesurée
Température extérieure modérée (calcu-
lée)
Temporisation de l'arrêt (Limite de chauffe
(été à partir de/seuil de température exté-
rieure))
Le circuit de chauffage est activé en fonction de la température
extérieure modérée :
Température inférieure à la valeur limite
réglée
Température extérieure modérée (calculée) 17 °C à 02h00 le jour
Temporisation de l'activation du chauffage 5 heures
Tab. 28 Exemple pour le premier réglage de l'installation de chauffage
Afin d'accélérer la réaction de commutation, les paramètres Limite de
chauffe (été à partir de/seuil de température extérieure), Type de
bâtiment et Standard d'isolation peuvent être modifiés.
16.3 Sortie de signal de défaut (AS1), utilisation comme
Le message de défaut général sous forme d'un contacteur mécanique
AS1 (sans potentiel, en tant que contact de rupture ou de travail), per-
met de transmettre un message de défaut à la centrale de gestion ou le
commuter vers un dispositif de messages ou d'alarmes (par ex. témoin
lumineux d'avertissement, signal sonore).
Avis : si plusieurs appareils de régulation fonctionnent en réseau dans
une installation, un message de défaut AS1 est également émis à la sor-
tie de l'appareil de régulation maître même s'il est apparu sur un appareil
de régulation esclave. Toutefois, à la sortie AS1 d'un appareil de régula-
tion esclave, un message de défaut n'est émis que s'il est généré sur cet
appareil de régulation.
Logamatic 5311 – 6720854598 (2024/07)
Informations relatives au menu principal paramètres généraux
17 °C
Moyenne
Faible
50 %
17 °C à 10h00
17 °C à 13h00
3 heures
17 °C à 21h00
suivant
16.4 Demande de chaleur externe
Cette fonction permet d'activer une demande de chaleur externe aux
bornes de raccordement WA1/2/3.
Une demande de chaleur externe peut s'effectuer par un système de
régulation en amont (par ex. système de gestion technique du bâtiment
GTB). L'appareil de régulation peut traiter une demande de chaleur sous
forme de signal numérique (activé ou désactivé) ou de signal 0...10 V.
Plusieurs fonctions sont disponibles :
• Off/On de la demande de chaleur par les bornes de raccordement
WA1/3
– Contacts WA1 et WA3 ouverts = demande de chaleur désactivée
– Contacts WA1 et WA3 fermés = demande de chaleur activée
La chaudière tourne à la température max. en cas de demande de
chaleur (Température maximale).
• Avec une gestion de la température ou de la puissance par un
signal 0...10 V par WA1/ 2
– Avec une gestion de la température ( chapitre 16.4.1, page 55)
– Avec une gestion de la puissance ( chapitre 16.4.2, page 56).
Avec une gestion de la température (Température de consigne) ou de
la puissance (Puissance) par un signal 0...10 V via le contact WA1/2, il
est aussi possible de commuter le contact WA1/3 pour solliciter le géné-
rateur de chaleur séparément.
Le contact WA1/3 permet de donner l'autorisation du générateur de
chaleur.
Le contact WA1/2 permet de moduler le générateur de chaleur via un
signal 0...10 V.
Si une pompe du circuit de chaudière est installée et que le contact WA1/
3 est fermé en permanence (cavalier), la pompe du circuit de chaudière
tourne constamment (borne de raccordement PK).
▶ Respecter le schéma de connexion.
16.4.1 Température de consigne
Si Temp. a été sélectionné pour l'entrée 0...10 V, il est possible, si
nécessaire, d'adapter les points de début et d'arrêt pour l'entrée externe
0...10 V.
La valeur de démarrage (point d'enclenchement) de la courbe caracté-
ristique est déterminée à 0,6 V avec une courbe positive ( figure 28).

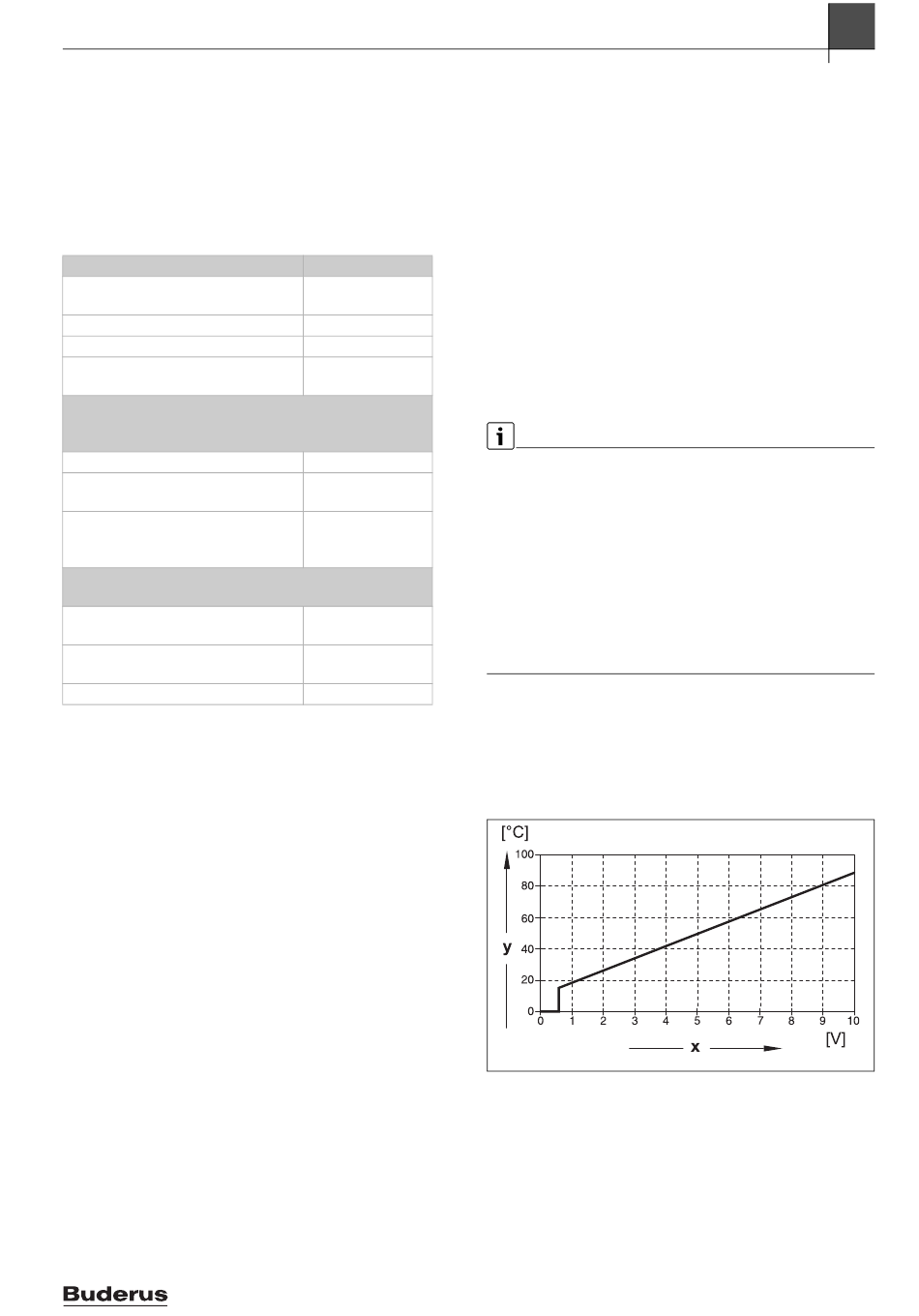

Fig. 28 Entrée 0...10 V Temp.
x Tension d'entrée en V (réglage de base)
y Température de consigne chaudière en °C
