3.2 Module de commande (HMI)
Le module de commande est équipé d'un écran tactile. Des informations
s'affichent sur l'écran tactile et des réglages sont effectués.
Pour la maintenance, le module de commande dispose d'une interface
USB à laquelle il est possible de raccorder un PC. Un adaptateur de bus
de série universel sur IP est nécessaire pour le raccordement (acces-
soire). Le tableau de commande de l'appareil de régulation peut être
reflété (affiché) sur le PC.
L'adresse de l'appareil de régulation est réglée à l'arrière du module de
commande.
1
6 5 4 3

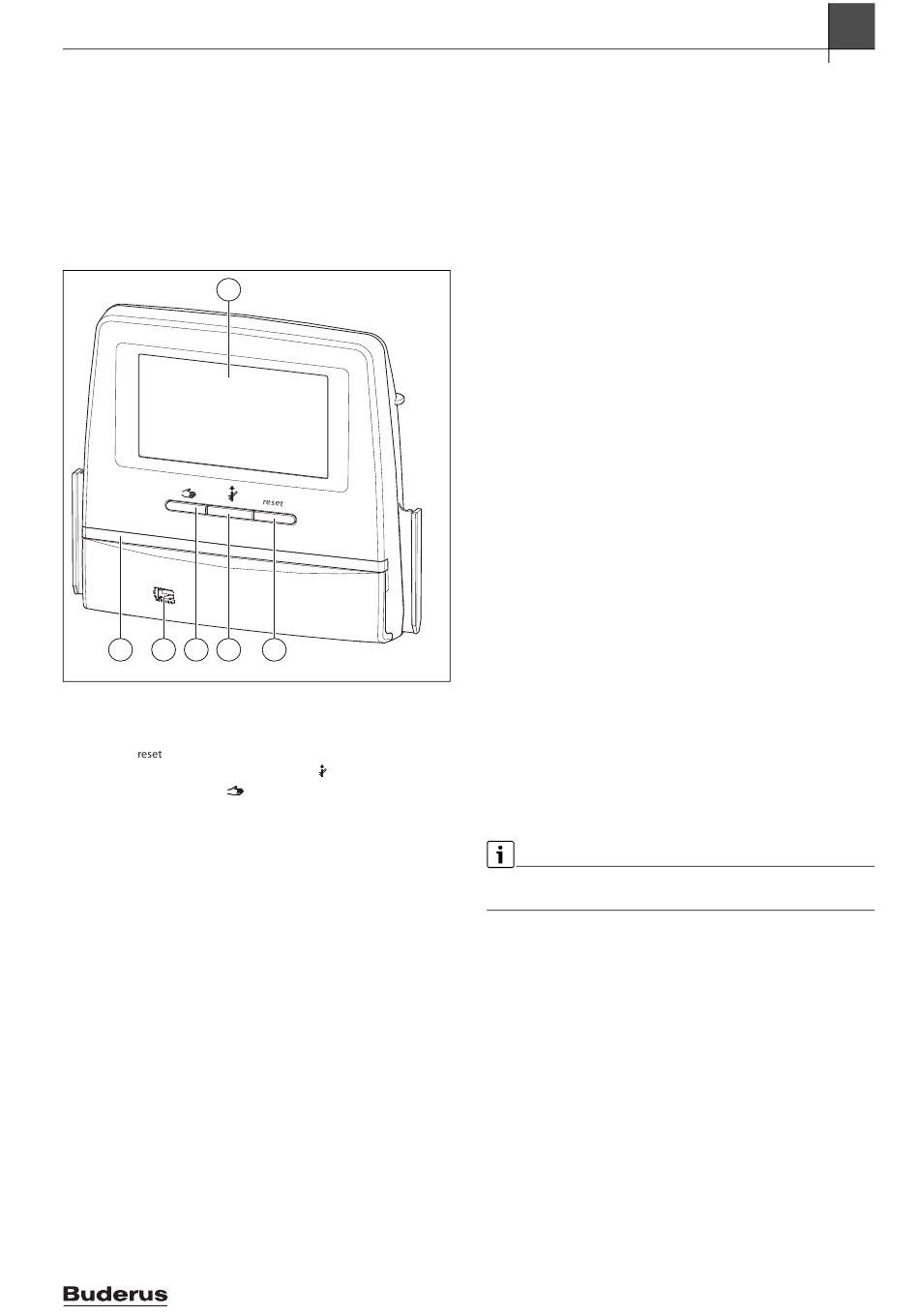

Fig. 2 Module de commande
[1] Ecran tactile
[2] Touche Reset (par ex. limiteur de température de sécurité,
SAFe)
[3] Touche Ramoneur (Test des fumées)
[4] Touche Mode manuel
[5] Interface USB pour la maintenance (derrière le cache)
[6] Affichage de l'état à LED
Etat de l'installation, état de fonctionnement, état des composants
L'état de l'installation, des fonctions et des composants est indiqué via
les affichages de l'état ( fig. 13, [2], [6], page 19) et la LED d'affi-
chage de l'état (fig. 3, [10], page 8) :
• Bleu = l'installation fonctionne correctement, aucune autre fonction
n'est active
• Bleu clignotant = mise à jour du logiciel
• Vert clignotant = appariement (établissement de la connexion de
l'appareil de régulation)
• Jaune = installation en mode manuel, Test des fumées, Message de
service, pas de connexion Internet disponible (si activée précédem-
ment), Maintenance ou Défaut bloquant SAFe
• Jaune clignotant = Couplage des tableaux de régulation
• Rouge = Défaut
• Blanc clignotant = les informations du système sont enregistrées
• Violet = mise à jour du logiciel détectée sur la clé USB
Batterie CR2032
La batterie (à l'arrière du module de commande) permet de conserver
l'heure et la date en cas de panne d'électricité ou si l'appareil de régula-
tion est désactivé ( fig. 4, [9], page 9).
Logamatic 5311 – 6720854598 (2024/07)
2
0010005507-001
Les modules et leurs fonctions
3.3 Module central ZM5311
Le module central comprend les fonctions suivantes :
• Fonctions d'un circuit de chaudière ou d'un circuit de chauffage avec/
sans mélangeur
• Fonctions de l'alimentation ECS
• Fonction de la commande de brûleur
Les brûleurs suivants sont pris en charge :
– À 1 allures
– À 2 allures
– modulant
– bi-combustible
• La commande des brûleurs modulants peut être effectuée via :
– Etape en 3 points
– 0...10 V
– 4...20 mA
• Fonction d'un verrouillage externe via la borne de raccordement EV
(pas de mode de désactivation sécurisé)
• Fonction d'un clapet des fumées motorisé
• Limiteur de température de sécurité réglable
• Commande de la pompe du circuit de chaudière modulante (possible
par 0...10 V)
• Message de défaut général AS1
• Borne de raccordement ES (avertissement /défaut/commutation de
combustible)
• Demande de chaleur externe
3.4 Module de réseau NM582
Le module réseau ( fig. 1, [2], page 6) alimente les composants
suivants :
• Appareil de régulation
• Sorties de charge (par ex. pompe, brûleur, servomoteur)
• Régulateur
• Modules utilisés avec leurs composants d'installation raccordés (par
ex. sondes)
Il est équipé de :
• 2 disjoncteurs (10 A) pour protéger les blocs d'alimentation pour
– le module central et le module de commande
– les modules des emplacements 1...4
• Interrupteur marche/arrêt qui commute la phase (L) et le conducteur
neutre (N)
Si un disjoncteur s'est déclenché en raison d'une surcharge, la broche
ressort de manière très nette.
Pour enclencher le disjoncteur :
▶ Enfoncer la broche.
Si le disjoncteur se déclenche souvent :
▶ Contrôler la consommation électrique.
3.5 Module de base BM592
Le module de base a une alimentation électrique pour des
composants 24 V dans l'emplacement C.
• Branchement : 24 V =, max. 250 mA
▶ Ne pas dépasser le courant total.
