Dispositivi di sicurezza
In fase di programmazione, confi gurare il tipo di azione che deve essere svolta dal dispositivo collegato all'ingresso.

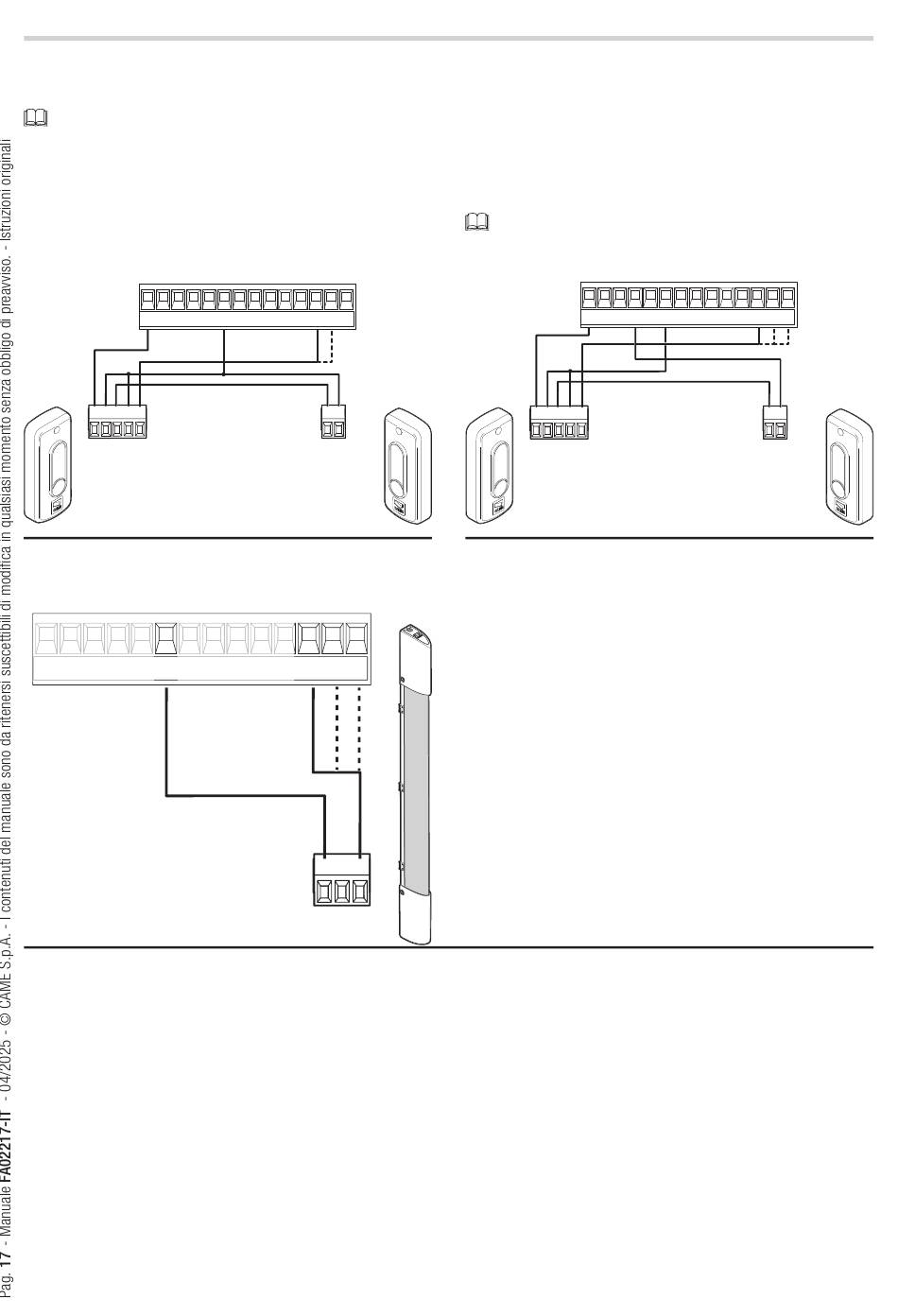

Collegare i dispositivi di sicurezza agli ingressi CX, CY e/o CZ (contatti NC).
Se non vengono utilizzati, i contatti CX CY CZ devono essere disattivati in fase di programmazione.
Fotocellule DIR
Collegamento standard
10 11 ES TS 1 2 3 3P 4 5 7 CX CY CZ
+ -
10 2 TX C NC
RX
Bordo sensibile DFWN
10 11 ES TS 1 10 11 ES TS 1 2 3 3P 4 5 7 CX CY CZ 3 3P 4 5 7
Fotocellule DIR
Collegamento con test di sicurezza
TX 2
TX
C NO NC
DFWN
Vedi funzione [Test sicurezze].
10 11 ES TS 1 2 3 3P 4 5 7 CX CY CZ
+ -
10 2 TX C NC
RX
TX 2
TX
