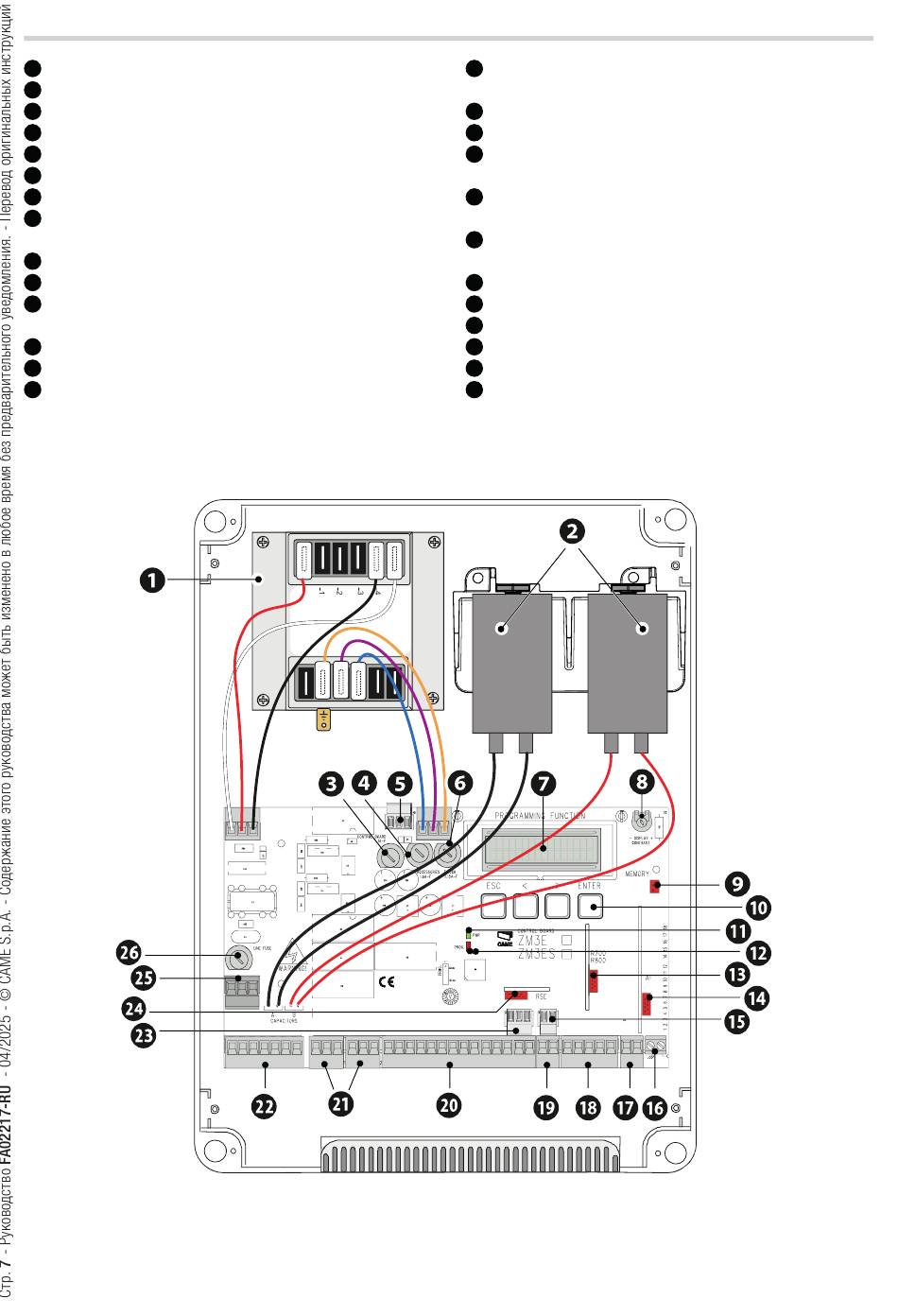

Описание компонентов
1 Трансформатор
2 Конденсаторы *
Предохранитель для платы управления
3
4 Предохранитель для дополнительных устройств
5 Клеммная панель для подключения модуля RGP1
Предохранитель электрозамка
6
7 Дисплей
8 Подстроенный конденсатор для регулировки яркости
дисплея
9 Разъем для карты памяти
10 Кнопки программирования
11 Светодиодный индикатор наличия напряжения
электропитания
12 Светодиодный индикатор состояния программирования
13 Разъем для платы декодера R700 или R800
14 Разъем подключаемой платы радиоприемника (AF)
* Только для приводов 230 В серии FROG
Использовать черные кабели для подключения M1 и красные кабели для подключения M2.
10 Клеммная панель для подключения кодонаборной
клавиатуры
Клеммная панель для подключения антенны
16
17 Контакты выхода B1-B2
18 Клеммная панель для подключения концевых
выключателей
19 Клеммная панель для подключения проксимити-
считывателя
Клеммная панель для подключения устройств
20
управления и безопасности
21 Клеммная панель для подключения энкодера
23 Контакты для подключения приводов
23 Контакты подключения CRP
24 Разъем для платы RSE
25 Клеммная панель электропитания
26 Входной предохранитель
