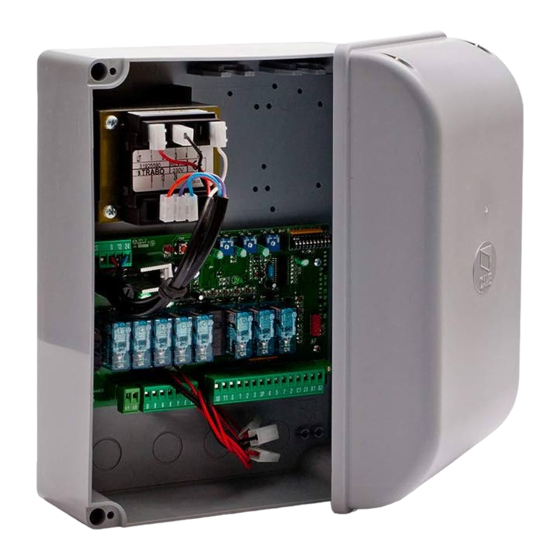

- Page 1 ARMOIRE DE COMMANDE POUR MOTORÉDUCTEURS EN 24 V MANUEL D’INSTALLATION ZL160N Français Français...
-
Page 2: Légende Symboles
La puissance totale du moteur branché ne doit pas dépasser 48 W. 3 Références normatives Came Cancelli Automatici est une société certifiée pour son système de gestion de la qualité ISO 9001:2000 et de gestion de l'environnement ISO 14001. Tous les produits Came sont conçus et fabriqués entièrement en Italie. -
Page 3: Principaux Composants
4.1 Dimensions, interaxes et orifices de fixation (mm) 4.2 Principaux composants 1 Bornier de branchement 2 Fusible de ligne 1,6 A 3 Fusible accessoires 3,15 A 4 Touche de mémorisation code radio 5 Condensateur de réglage durée de fonctionnement 6 Condensateur de réglage durée de fermeture automatique 7 Sélecteur fonctions à... -
Page 4: Vérifications Préliminaires
5 Installation 5.1 Vérifications préliminaires Avant de réaliser l’installation, il est nécessaire de : * Vérifier que le point de fixation de l’armoire électrique est bien situé dans une zone protégée des chocs, que les surfaces d’ancrage sont solides et que la fixation est faite avec des éléments adaptés (vis, tasseaux, etc.) à la surface. * Prévoir le dispositif adéquat de déconnexion omnipolaire, avec une distance de plus de 3 mm entre les contacts, en sectionnement de l’alimentation ;... -
Page 5: Branchements Électriques
6 Branchements électriques Motoréducteur Motoréducteur en 24 V CC Pour le montage à droite, inverser les câbles de branchement : (M-Rouge, N-Vert) Alimentation Bornes d’alimentation des Alimentation armoire accessoires en 24 V. de commande 230 V Puissance totale possible : CA 50/60 Hz 40 W Branchement électroserrure... - Page 6 Dispositifs de signalisation et d’éclairage Ampoule témoin de portail ouvert (Portée contact : 24 V - 3 W max.)- Signale la position du portail « ouvert », s’éteint quand le portail est fermé. Clignotant de mouvement (Portée contact :24V AC - 25W max.) - Clignote pendant les phases d’ouvertu- re et de fermeture du portail.
-
Page 7: Sélections Fonctions
Dispositifs de commande Touche d’arrêt ( contact N.C. ) - Touche d’arrêt du portail avec l’exclusion du cycle de ferme- ture automatique ; pour reprendre le mouvement il faut appu- yer sur la touche de commande ou sur la touche de l'émetteur. si non utilisé... - Page 8 9 Activation de la commande radio Antenne Brancher le câble RG58 de l’antenne sur les bornes appropriées. Émetteurs voir fi che instructions fournie dans l’emballage de lacarte de fréquence radio AF43SR...
- Page 9 Carte de fréquence radio Seulement pour les cartes de fréquence radio AF43S / AF43SM: - positionner le cavalier comme illustré en fonction de la série d'émetteurs utilisée. Fréquence Carte Série Fréquence radio émetteurs FM 26.995 AF130 FM 30.900 AF150 AM 26.995 AF26 AM 30.900 AF30...
- Page 10 Mémorisation Mémoriser le code sur la carte, de la manière suivante : 1) Laisser appuyée la touche « PROG » sur la carte électronique (le led de signalisation clignote). LED intermittent Carte fréquence radio AF 2) Une touche de l’émetteur permet d’envoyer le code et le led restera allumé afi n de signaler la mémorisation. Led fixe Carte fréquence radio AF...
-
Page 11: Élimination Et Mise Au Rebut
Environnementale certifié et conforme aux normes UNI EN ISO 14001, en garantie du respect et de la protection de l’environnement. Nous vous demandons de poursuivre l’action de protection de l’environnement qui est considérée par CAME comme l’un des fondements du développement de ses stratégies opérationnelles et de marché, en respectant simplement de brèves indications en matière d’élimination :... - Page 12 127273, Moscow Moscow (+34) 91 52 85 009 (+7) 495 739 00 69 (+34) 91 46 85 442 (+7) 495 739 00 69 (ext. 226) CAME United Kingdom Ltd. CAME United Kingdom Ltd. GREAT BRITAIN PORTUGAL CAME Portugal CAME Portugal...
