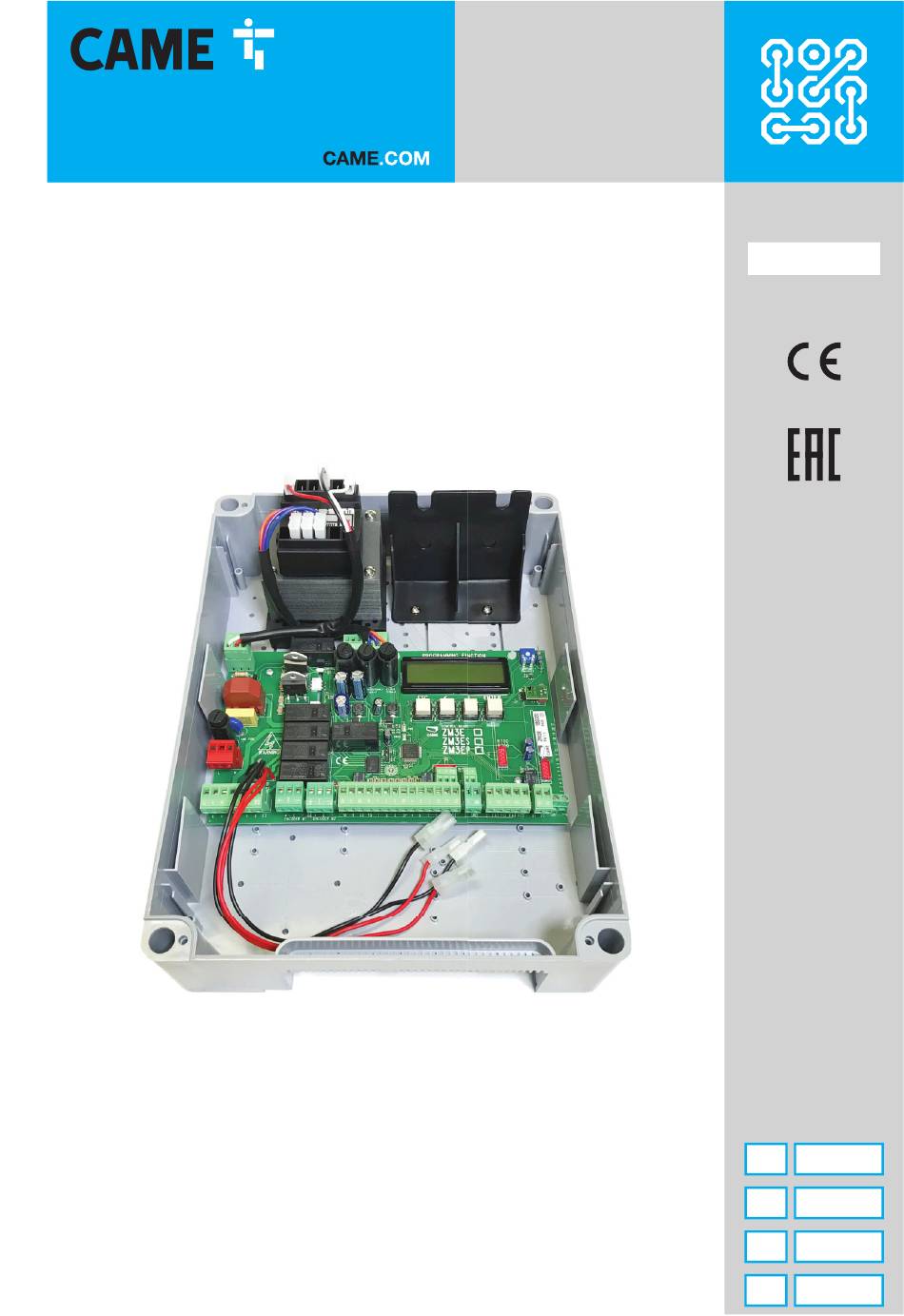

Quadro comando per motoriduttori a 230 V
ZM3E
MANUALE DI INSTALLAZIONE
ZM3EC
ZM3EP
FA02217m04
IT
Italiano
EN
English
FR
Français
RU
Pусский
