10.3 Montage du filtre à particules
Le filtre à particules en option est fourni sous la forme d' u n kit comprenant :
1 manchon filtrant en métal fritté (pores de 20 microns)
2 joints d'étanchéité en téflon
Une fois l'assemblage du tube de prélèvement retiré conformément aux instructions fournies ci-dessus, ces compo-
sants glissent sur la zone de prélèvement du tube. Le tube et le corps sont ensuite remontés comme décrit ci-dessus.
Lorsque le tube est serré contre la butée en métal dur du corps de la sonde Rxn-30, les joints se compriment et
scellent les deux extrémités du filtre à l'assemblage de la sonde Rxn-30.
Pos.
1
2
3
10.4

Inspection et nettoyage des fibres optiques

Les connecteurs de fibre optique (FC ou EO) doivent être propres et exempts de débris et d'huile pour obtenir des
performances optimales. Si un nettoyage est nécessaire, se reporter au manuel de mise en service de l' a nalyseur
Raman Rxn.
10.5 Maintenance du volume intérieur de la sonde
Les volumes intérieurs des sondes situées dans des zones explosibles doivent être purgés et remis sous pression tous
les 5 ans environ. Cette maintenance peut être effectuée sur le terrain avec quelques outils spéciaux. Contacter le
service après-vente Endress+Hauser pour plus de détails.
24
Pos.
1
2
1
2

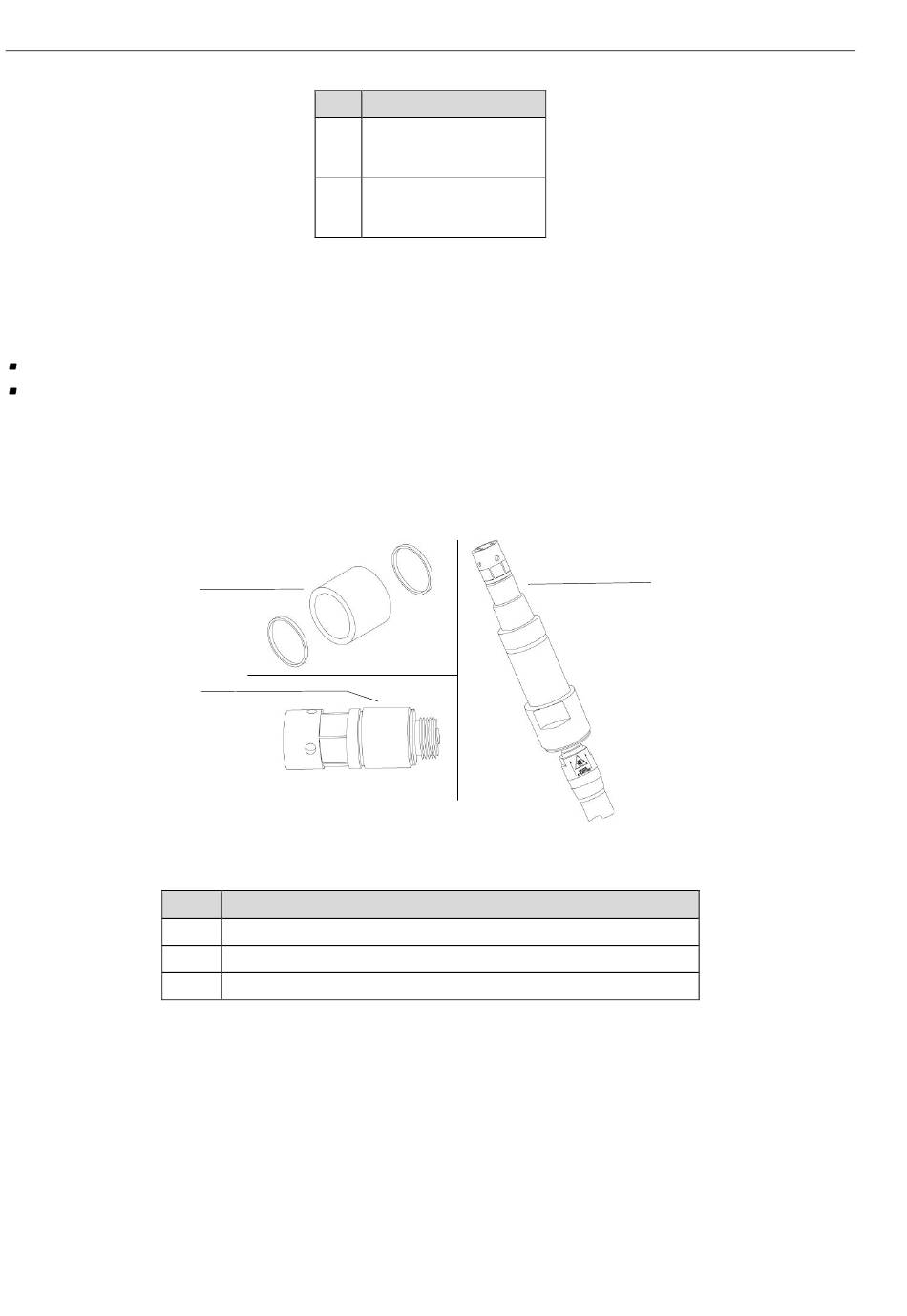

Figure 15. Kit de filtre à particules et montage
Description
Kit de filtre à particules avec manchon filtrant et 2 joints d'étanchéité
Filtre à particules sur tube de prélèvement
Remontage final de la sonde Rxn‑30 avec filtre à particules
Description
Accès pour le nettoyage du
miroir
Accès pour le nettoyage de
la fenêtre
