Maintenance

10.1 Démontage et remontage partiels
L'orifice de gaz et le tube miroir peuvent être retirés pour les activités suivantes :
Nettoyage d'une fenêtre ou d'un miroir contaminé
Installation du filtre à particules en option pour les opérations dans des environnements de prélèvement
contaminés
AVERTISSEMENT
Le laser doit être éteint lors du retrait de l'ensemble.
Si le laser est activé, des niveaux de rayonnement laser dangereux peuvent s'échapper de la sonde Rxn-30 démontée.
ATTENTION
Le démontage et le remontage tels que décrits ci-dessous peuvent entraîner un léger désalignement du
système optique, ce qui se traduit par une réduction partielle de la sensibilité (normalement pas plus de
10 %).
 Il est recommandé d'effectuer le nettoyage et l'installation du filtre sur le site du fabricant, où l' a lignement peut
être ajusté si nécessaire après le remontage.
 Ces tâches de maintenance doivent être effectuées par un représentant qualifié du service après-vente
Endress+Hauser ou par un personnel technique spécialement formé.
 À moins d'être formé par un personnel qualifié, toute tentative d'exécution de ces tâches par l'utilisateur peut
entraîner des dommages permanents et annuler la garantie.
 Contacter le service après-vente Endress+Hauser pour obtenir de l' a ide supplémentaire.
Pour démonter le port de gaz et l'ensemble de tube miroir :
Stabiliser le corps de la sonde Rxn-30 à l' a ide d'une clé de 1⅛" ou d'une clé à molette sur les méplats de stabilisation.
1.
Utiliser une clé hexagonale de
2.
l'ensemble de tube dans le sens inverse des aiguilles d'une montre.
Une fois les filets desserrés, dévisser le tube et le retirer complètement à la main.
3.
1
2
22
⁄ " ou une clé à molette sur la partie hexagonale de la tête de sonde pour tourner
9
16

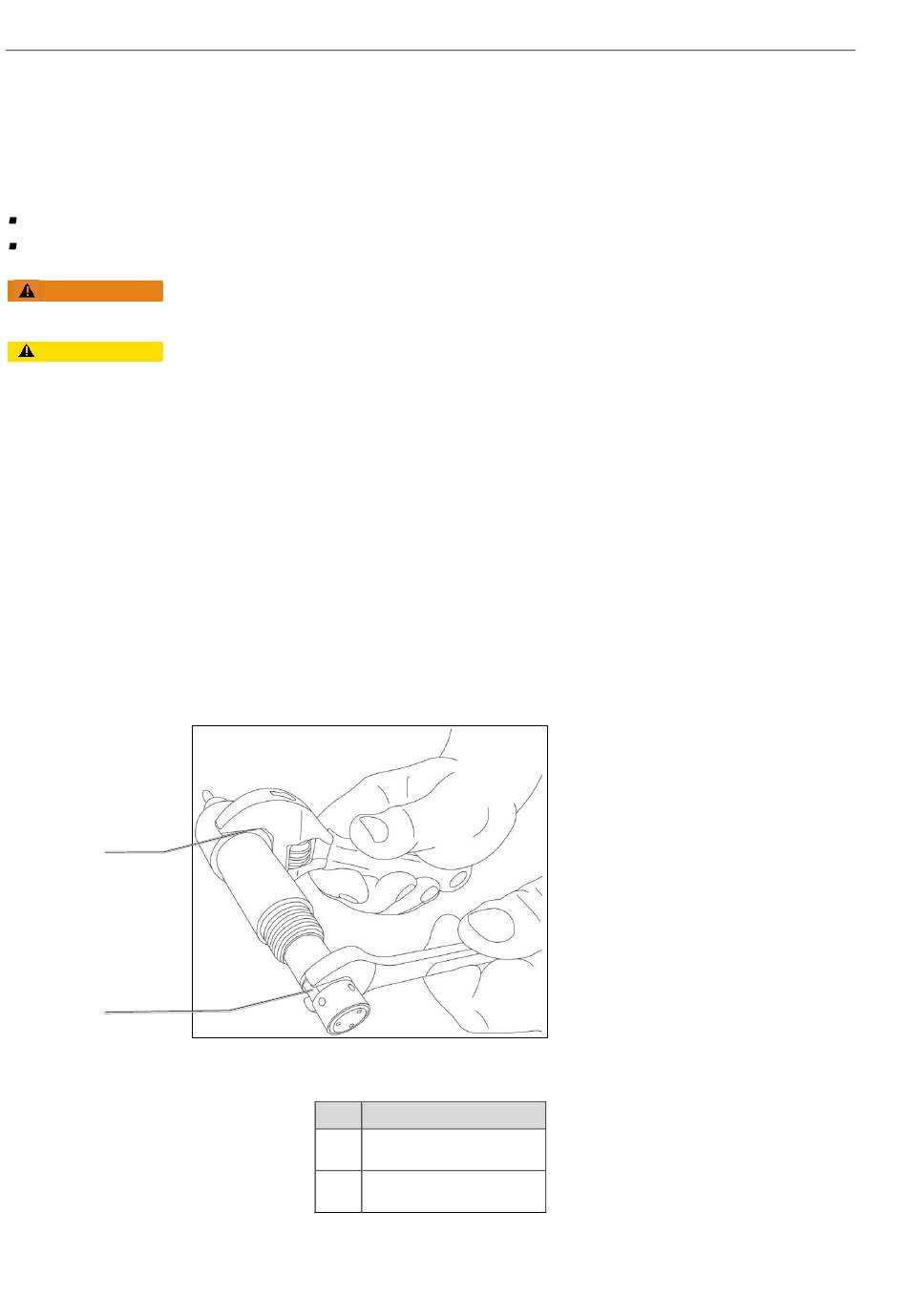

Figure 13. Démontage et remontage du port de gaz et de l'ensemble de tube miroir
Pos. Description
1
Clé stabilisatrice plate
2
Clé hexagonale plate
Sonde de spectroscopie Raman Rxn-30
A0049124
