Manuel de mise en service
5

Connexion de la sonde et de la fibre optique

La sonde Rxn-30 se connecte à l' a nalyseur Raman Rxn par l'un des moyens suivants :
Ensemble de canal câble à fibre optique (FC)
Câble à fibre électro-optique (EO)
Un câble prolongateur à fibre EO est également disponible en option.
Les câbles à fibre optique sont disponibles par incréments de 5 m (16,4 ft), la longueur étant configurée en fonction
de l'application et limitée par celle-ci. Voir le manuel de mise en service de l' a nalyseur Raman Rxn pour les détails de
raccordement de l'analyseur. Lors du raccordement, veiller à ce que les points suivants soient respectés, le cas
échéant :
Le verrouillage laser est connecté à l'indicateur de sécurité et à tout autre système de sécurité (tel que les purges)
approprié à l'installation.
Les connecteurs de verrouillage à distance sont en place sur chaque voie.
AVIS
Le raccordement de la sonde au câble FC ou au câble à fibre EO doit être effectué par un ingénieur
Endress+Hauser ou un personnel technique spécialement formé.
 À moins d'être formé par un personnel qualifié, toute tentative de raccordement de la sonde au câble à fibre
optique peut entraîner des dommages et annuler la garantie.
 Contacter le service après-vente Endress+Hauser pour toute assistance supplémentaire concernant le
raccordement de la sonde et du câble à fibre optique.
5.1 Câble FC
Le câble FC relie la sonde Rxn‑30 à l'analyseur comme suit :
Connecteur de verrouillage électrique
Fibre d'excitation pour sortie laser – Jaune (YE)
Fibre de collecte pour entrée spectrographe – Rouge (RD)
14

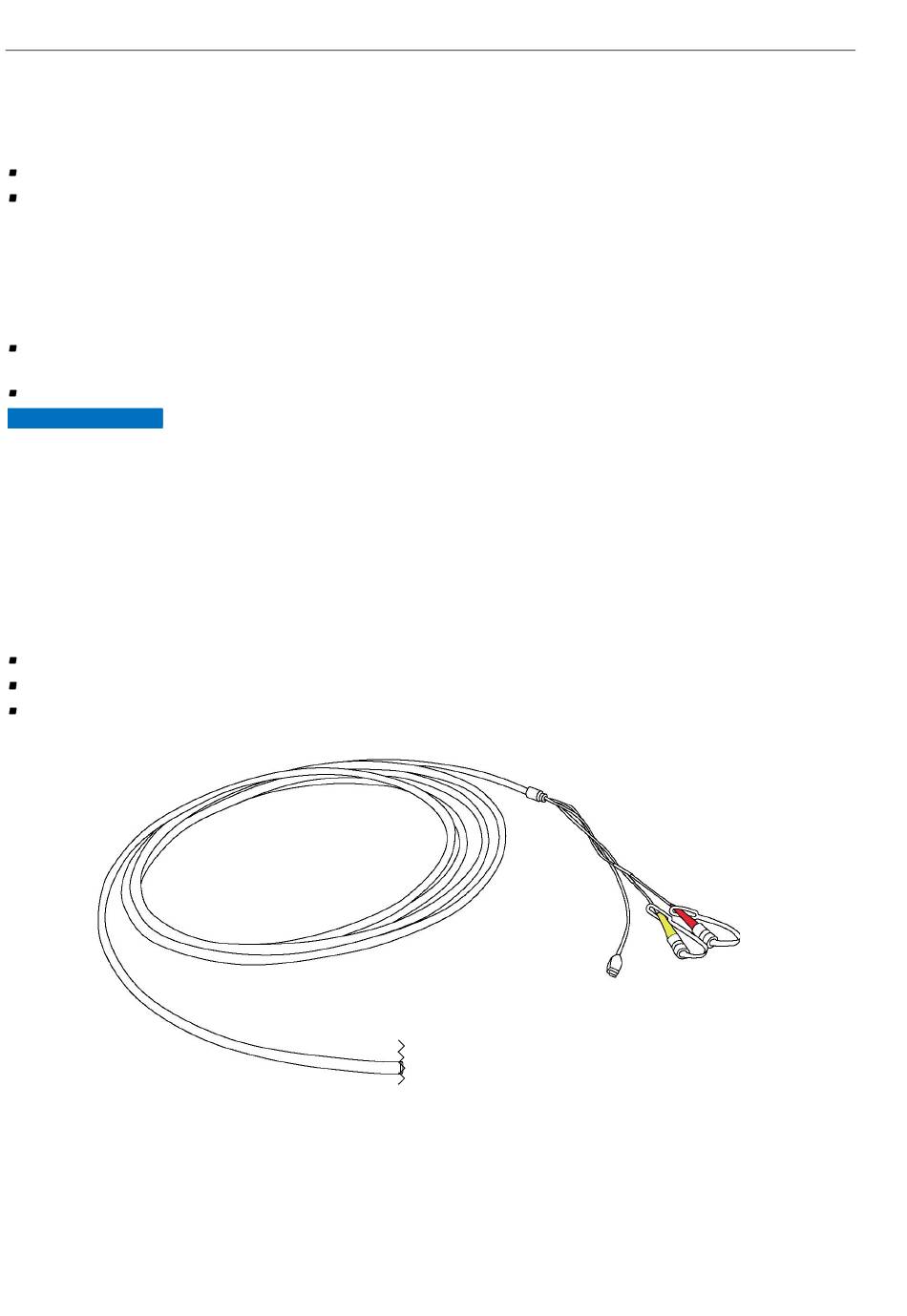

Figure 8. Câble FC avec le connecteur pour l'analyseur
Sonde de spectroscopie Raman Rxn-30
RD
YE
A0048939
