Connexion de la sonde et de la fibre optique

La sonde Rxn‑41 se connecte à l'analyseur Raman Rxn par l'un des moyens suivants :
• Câble à fibre électro-optique (EO) : disponible par incréments de 5 m (16.4 ft) jusqu'à
200 m (656.2 ft), la longueur étant limitée par l'application
• Câble à fibre de type Fiber Channel (FC) : disponible par incréments de 5 m (16.4 ft)
jusqu'à 50 m (164.0 ft), la longueur étant limitée par l'application
Un câble prolongateur à fibre optique EO mâle vers EO femelle est également disponible
par incréments de 5 m (16.4 ft) jusqu'à 200 m (656.2 ft), la longueur étant limitée par
l'application.
Voir le manuel de mise en service de l'analyseur Raman Rxn pour les détails de
raccordement de l'analyseur.
AVIS
Le raccordement de la sonde au câble à fibre optique doit être effectué par un
ingénieur Endress+Hauser qualifié ou par un personnel technique spécialement formé.
À moins d'être formé par un personnel qualifié, toute tentative de raccordement de la

sonde au câble à fibre optique peut entraîner des dommages et annuler la garantie.
Contacter le service après-vente Endress+Hauser pour toute assistance supplémentaire

concernant le raccordement de la sonde et du câble à fibre optique.
La connexion fibre pour la sonde Rxn-41 est une connexion fibre directe à angle droit.
5.1 Câble à fibre EO
Le câble à fibre EO relie la sonde Rxn‑41 à l'analyseur à l'aide d'un connecteur unique et
robuste, qui contient les fibres optiques d'excitation et de collecte ainsi qu'un verrouillage
électrique du laser.
15

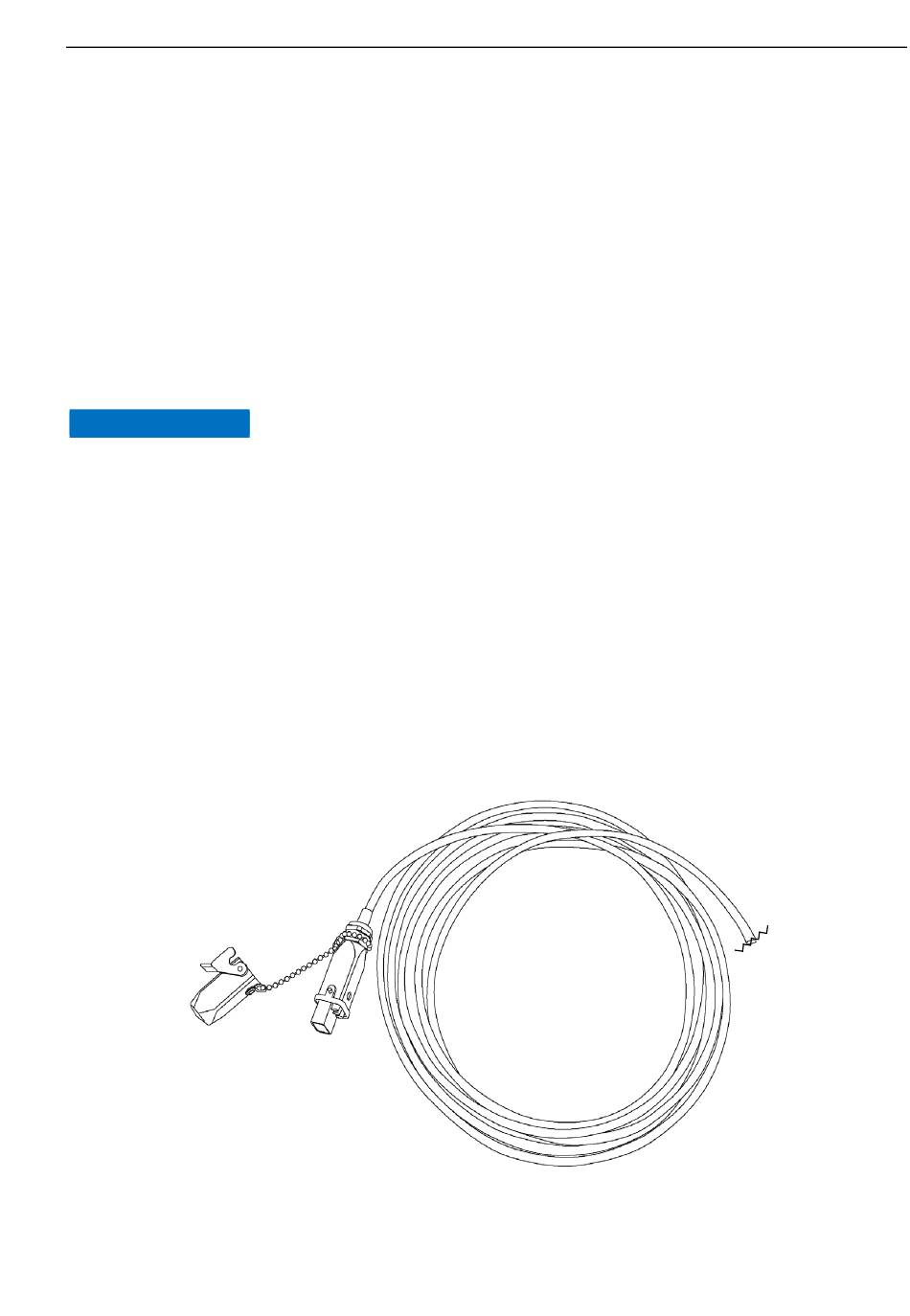

Figure 4. Câble à fibre EO avec le connecteur pour l'analyseur
