TI00268T/14/FR/15.21
71524946
2021-02-05
Products
Information technique

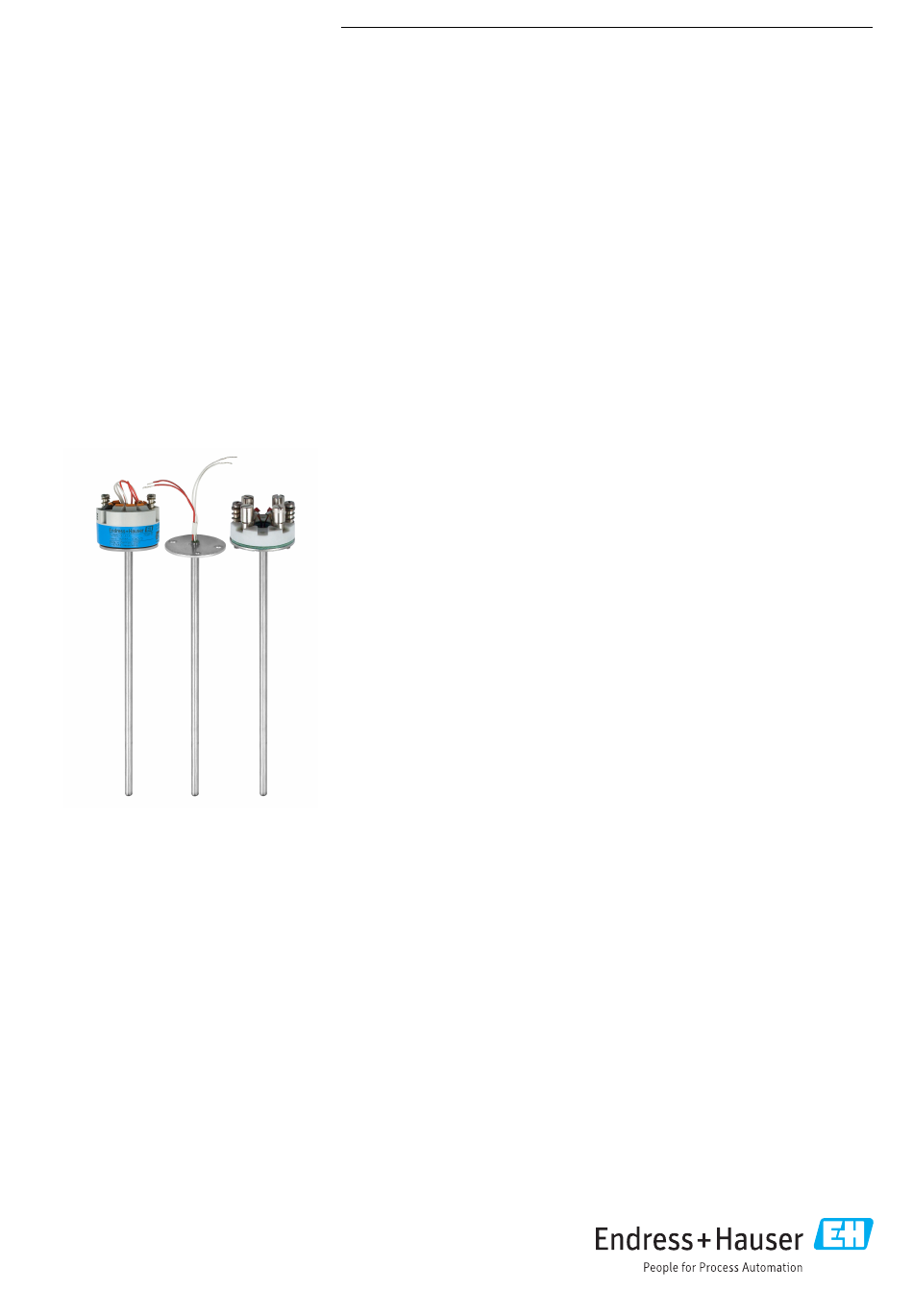

Insert RTD TPR100
Insert avec élément sensible thermorésistance,
isolation minérale
Domaine d'application
• Pour un usage universel
• Gamme de mesure RTD : –200 ... +600 °C (–328 ... +1 112 °F)
• Pour le montage dans des capteurs de température
Transmetteur pour tête de sonde
En comparaison avec les capteurs câblés directement, tous les transmetteurs Endress
+Hauser offrent une précision et une fiabilité supérieures. La sélection est simple et
s' e ffectue sur la base des sorties et des protocoles de communication :
• Sortie analogique 4 ... 20 mA
• HART
®
• PROFIBUS
®
PA
• FOUNDATION Fieldbus™
Principaux avantages
• Flexibilité élevée grâce à des longueurs d' i mmersion personnalisées
• Différents types de Pt100 et classes de tolérance (IEC 60751) :
- type à enroulement, classe A ou 1/3 DIN B, simple ou double
- type à couches minces, classe A ou 1/3 DIN B
• Raccordement 4 fils pour le Pt100 simple, raccordement 3 fils pour le Pt100
double
• Certificat d' é talonnage en usine
• Agréments pour une utilisation en zone explosible
Solutions
Services
Publicité
Table des Matières
Manuels Connexes pour Endress+Hauser Insert RTD TPR100
Sommaire des Matières pour Endress+Hauser Insert RTD TPR100
- Page 1 Solutions Services TI00268T/14/FR/15.21 71524946 2021-02-05 Information technique Insert RTD TPR100 Insert avec élément sensible thermorésistance, isolation minérale Domaine d'application • Pour un usage universel • Gamme de mesure RTD : –200 … +600 °C (–328 … +1 112 °F) • Pour le montage dans des capteurs de température Transmetteur pour tête de sonde...
-
Page 2: Table Des Matières
Insert RTD TPR100 Sommaire Principe de fonctionnement et construction du système ........ -
Page 3: Principe De Fonctionnement Et Construction Du
Ils offrent un maximum de flexibilité et conviennent ainsi à une utilisation universelle tout en permettant un stockage réduit. Les transmetteurs iTEMP peuvent être configurés rapidement et facilement sur un PC. Endress+Hauser propose un logiciel de configuration gratuit, proposé au Endress+Hauser... - Page 4 Insert RTD TPR100 téléchargement sur le site Internet Endress+Hauser. Pour plus d' i nformations, voir l' I nformation technique. Transmetteur pour tête HART ® Le transmetteur est un appareil 2 fils avec une ou deux entrées mesure et une sortie analogique.
-
Page 5: Performances
Insert RTD TPR100 Performances Écart de mesure maximal Thermorésistances RTD selon IEC 60751 : Classe Tolérances max. (°C) Données nominales Type d'erreur maximum RTD TF Cl. A ± (0,15 + 0,002 · |t| Ecart max. (°C) Cl. AA, ± (0,1 + 0,0017 · |t|) précédemm... -
Page 6: Étalonnage
• Étalonnage de la boucle (thermorésistance raccordée au transmetteur nouvellement paramétré). Endress+Hauser propose en standard des étalonnages pour une température de référence de –80 … +600 °C (–112 … +1 112 °F) rapportée à ITS90 (échelle de température internationale). Des étalonnages pour d' a utres gammes de température peuvent être obtenus sur simple demande auprès... -
Page 7: Pression De Process Maximale
Insert RTD TPR100 Pression de process 2 MPa (20 bar) à 20 °C maximale Température de process –200 … +600 °C (–328 … +1 112 °F) Vitesse d'écoulement En cas de contact direct avec le fluide de process, plus la longueur exposée au flux de fluide maximale augmente, plus la vitesse d' é... - Page 8 Insert RTD TPR100 A0019385 1 Options de montage générales : dans un ensemble avec protecteur (à gauche), mesure directe (à droite) Rayon de courbure possible Forme de l' e xtrémité pour les thermorésistances RTD : Type de capteur Forme de Diamètre de l'insert ID...
-
Page 9: Environnement
Insert RTD TPR100 Environnement Résistance aux chocs et aux Les inserts dépassent les exigences de la norme IEC 60751, qui spécifie une résistance aux chocs et vibrations aux vibrations de 3 g dans la gamme de 10 … 500 Hz. Construction mécanique Construction, dimensions Toutes les dimensions en mm (in). -
Page 10: Poids
Pour plus d' i nformations sur les versions pour zones Ex actuellement disponibles (ATEX, FM, CSA, Agréments Ex etc.), contacter Endress+Hauser. La documentation Ex séparée contient toutes les données importantes pour la protection antidéflagrante. Marquage EAC Le produit satisfait aux exigences légales des directives EEU. -
Page 11: Documentation Complémentaire
• Vérification automatique des critères d' e xclusion • Création automatique de la référence de commande avec édition en format PDF ou Excel • Possibilité de commande directe dans le shop en ligne Endress+Hauser Documentation complémentaire Information technique •... - Page 12 *71524946* 71524946 www.addresses.endress.com...
