Sonde de spectroscopie Raman Rxn-30
ATTENTION
Ne PAS utiliser de pâte à fileter sur les filets.
Les filets sont exposés dans la zone de l'échantillon. L'utilisation d'une pâte à fileter pourrait entraîner une réaction
ou une contamination de l'optique.
Remontage du port de gaz et de l'ensemble de tube miroir :
Revisser le tube sur le corps de la sonde Rxn-30 à la main.
1.
Stabiliser le corps de la sonde Rxn-30 à l' a ide d'une clé de 1⅛" ou d'une clé à molette.
2.
Utiliser une clé hexagonale de
3.
tourner l'ensemble de tube dans le sens des aiguilles d'une montre afin de le serrer.
Lorsque l'ensemble de tube atteint la butée d'alignement, serrer les filets contre cette butée avec un couple de
4.
32,54 Nm (288 lb-in) afin d'éviter tout desserrage accidentel.
10.2 Nettoyage de la fenêtre et du miroir
La fenêtre est située dans le corps de la sonde Rxn-30 et le miroir se trouve dans le port de gaz et l'ensemble de tube
miroir. Les deux surfaces optiques sont en retrait.
Il faut veiller à ce que la surface de la fenêtre ne soit pas davantage contaminée pendant le processus de nettoyage.
Pour toute autre opération de maintenance, il est recommandé de faire entretenir la sonde Rxn-30 par le fabricant.
Nettoyage de la fenêtre ou du miroir de la sonde Rxn‑30
Suivre les étapes de démontage ci-dessus pour accéder à la fenêtre ou au miroir afin de le nettoyer.
1.
Souffler la surface avec de l'air comprimé propre pour éliminer toute particule détachée, telle que des fragments
1.
de métal provenant des filets ou du filtre en métal fritté.
Si des particules sont présentes et ne sont pas éliminées, elles peuvent rayer les revêtements optiques pendant le
reste du processus de nettoyage.
Essuyer la surface à l' a ide d'un écouvillon légèrement imbibé d'un solvant approprié à la substance à nettoyer. Les
2.
solvants peuvent être de l'acétone de qualité réactif, de l'alcool isopropylique à 100 % (IPA), de l'eau désionisée ou
autres.
Ne pas laisser le solvant couler derrière les éléments de fixation.
Essuyer la surface avec un écouvillon sec.
3.
Répéter le nettoyage avec un solvant supplémentaire, si nécessaire, et essuyer la surface avec un écouvillon sec.
4.
Souffler avec de l'air comprimé propre pour éliminer les restes d'écouvillon.
5.
Inspecter la surface au microscope pour vérifier l'efficacité du nettoyage.
6.
L'utilisation d'un microscope d'inspection lors du processus de nettoyage est fortement recommandée pour recher-
cher les contaminants étalés, les restes d'écouvillons, etc., qui peuvent entraîner une augmentation du bruit de
fond du spectre.
Répéter les étapes précédentes si nécessaire.
7.

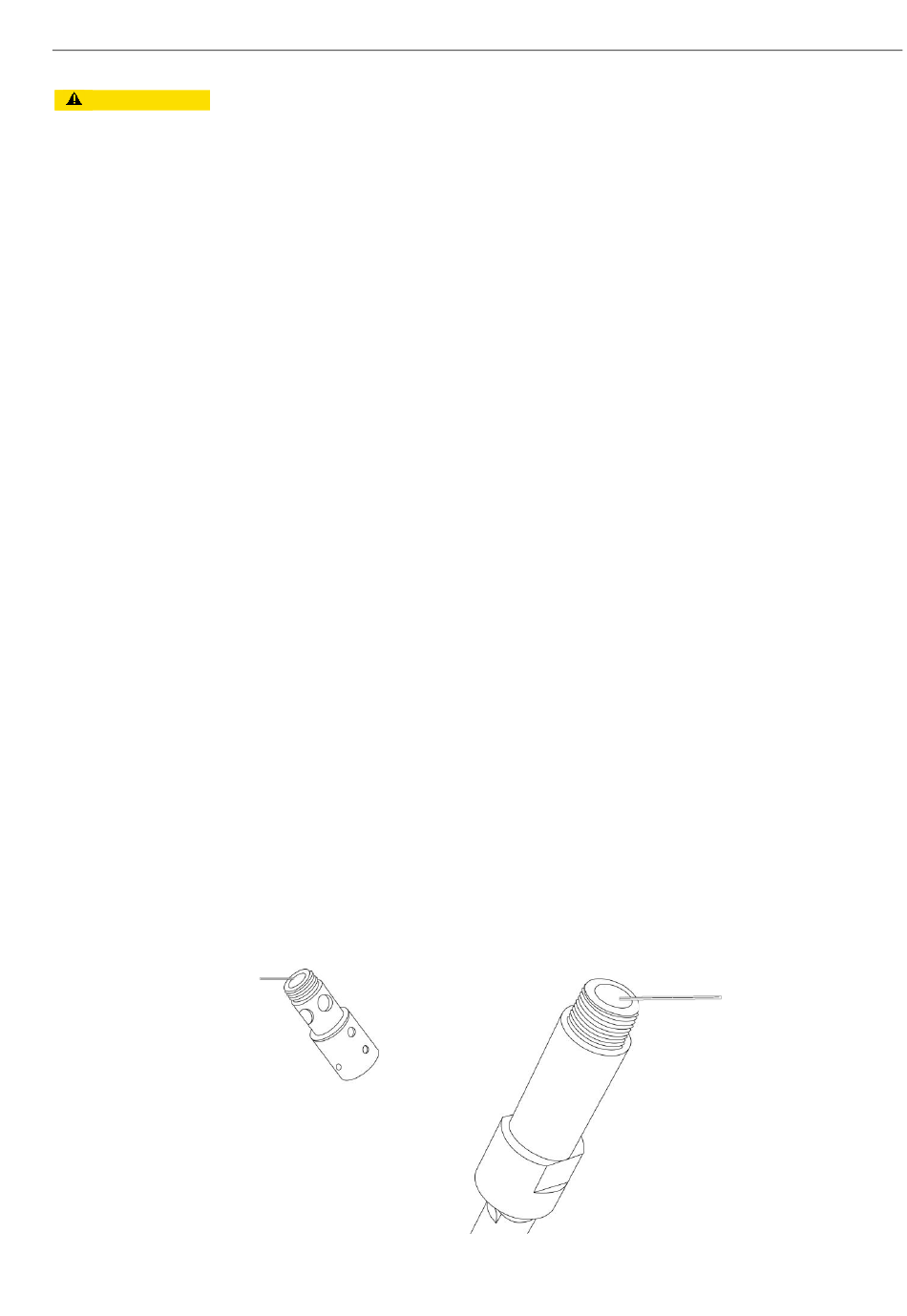

Figure 14. Tube de prélèvement et corps principal séparés pour faciliter l'accès au nettoyage
