Sonde de spectroscopie Raman Rxn-30
Pos.
1
2
3
4
6.2 Sonde Rxn‑30 avec raccord en croix à compression
La sonde Rxn-30 peut également être installée à l'aide d'un raccord à compression standard de 1", disponible dans le
commerce ou auprès d'Endress+Hauser (réf. 71675522).
6.3 Compatibilité entre le process et la sonde
Avant le montage, l'utilisateur doit vérifier que les valeurs nominales de pression et de température de la sonde,
ainsi que les matériaux à partir desquels la sonde est fabriquée, sont compatibles avec le process dans lequel elle
est insérée.
Endress+Hauser

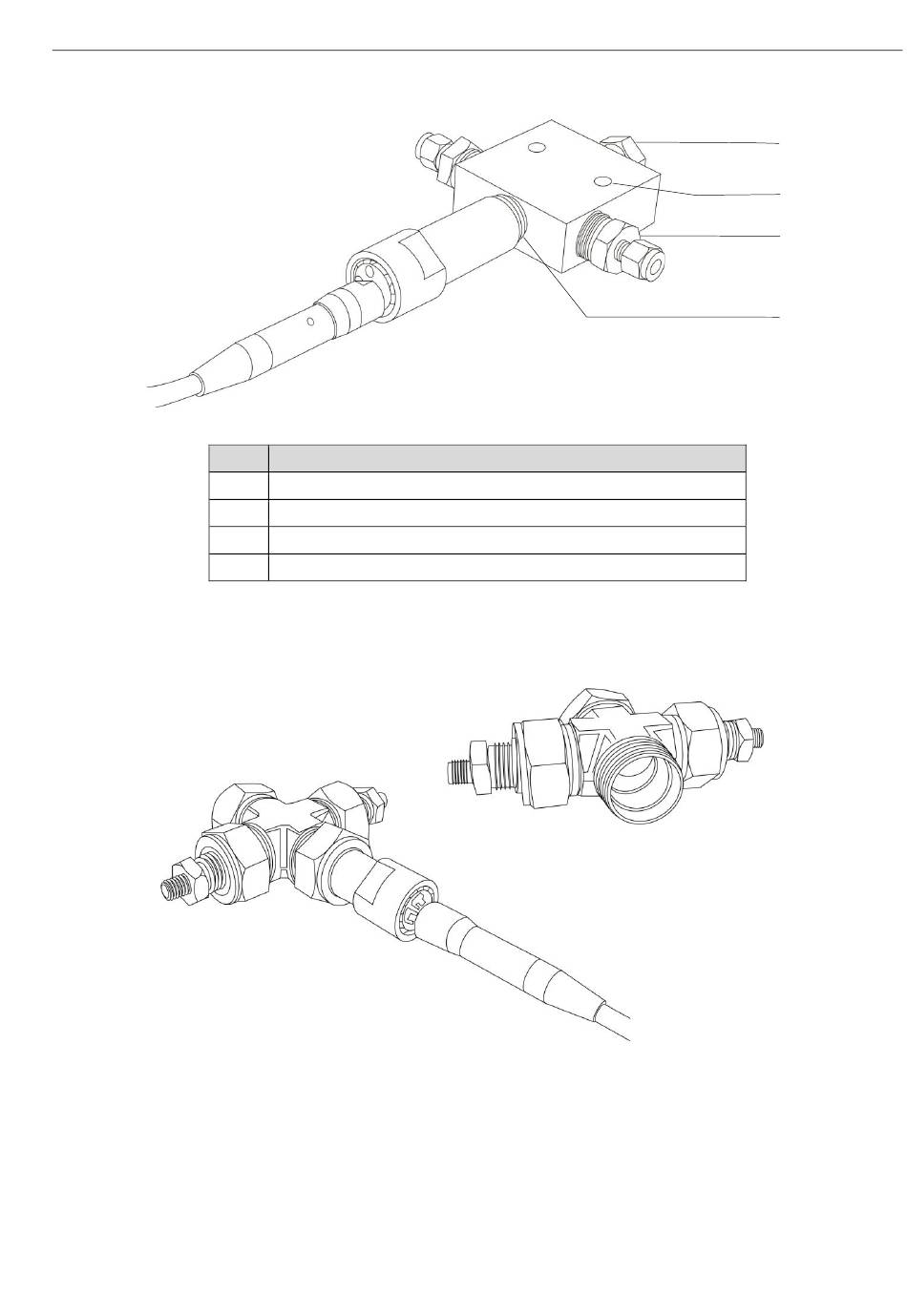

Figure 10. Sonde Rxn‑30 intégrée à un raccord en croix ½" NPT
Description
Bouchon ½" NPT pour port non utilisé
Trous de montage (2) ¼"
(2) Adaptateurs de compression pour tubes inox de ½" à ¼"
Port Rxn‑30 ½" NPT
Figure 11. Sonde Rxn‑30 intégrée à un raccord en croix à compression 1" standard
Manuel de mise en service
1
2
3
4
A0049122
A0049123
17
