Indumax CLS50D/CLS50
4.2 Montage du capteur
4.2.1 Montage avec bride
Le capteur est adapté à un montage dans une pièce en T ≥ DN 80, avec le diamètre extérieur
réduit à ≥ DN 50.
AVERTISSEMENT
L
Fuite
Risque de blessure en cas de projection du produit !
‣
Serrez l' é crou du capteur avec un couple de serrage de 20 Nm.
‣
Pour éviter les fuites, vérifiez régulièrement l' é tanchéité de l' é crou.

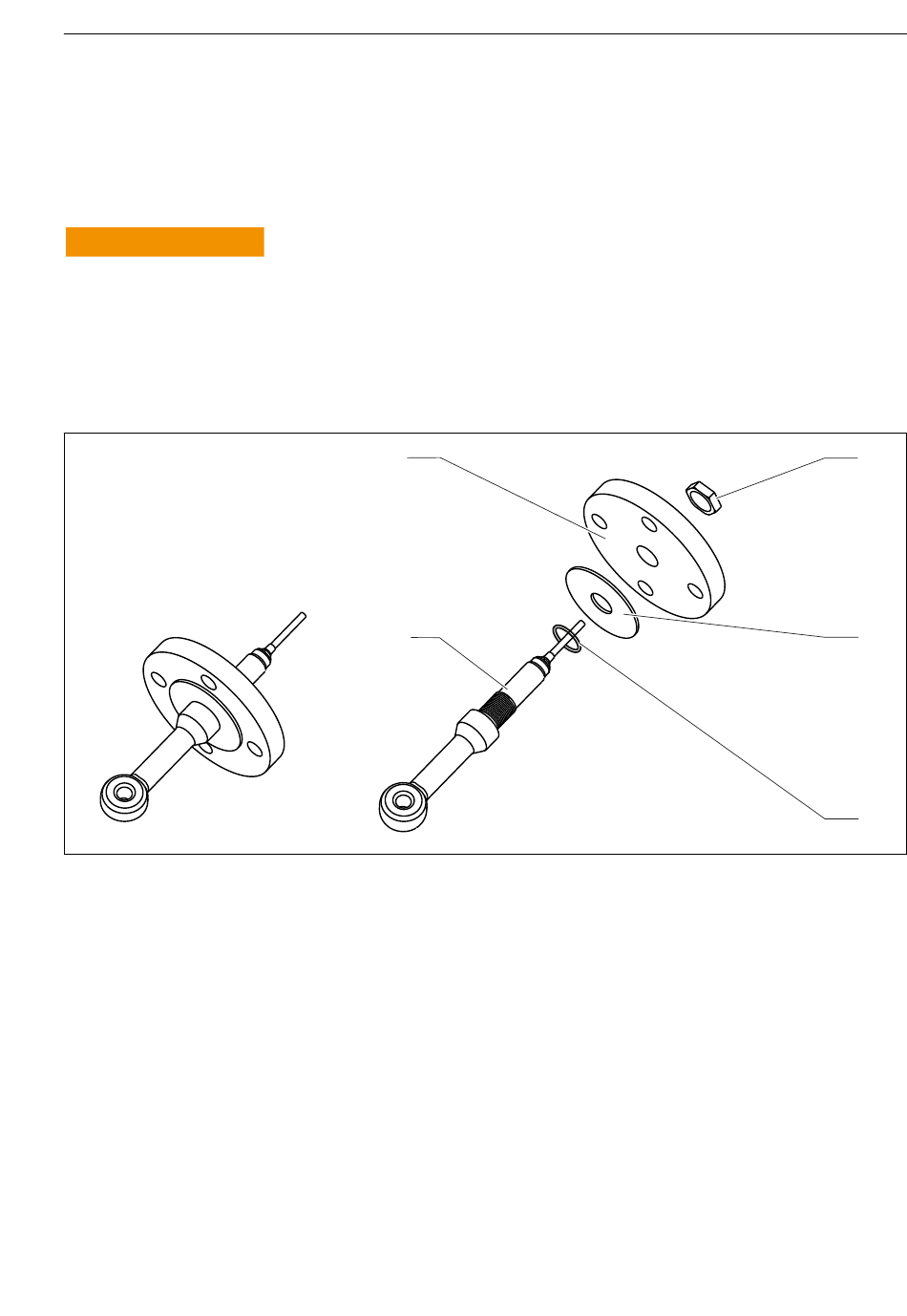

Bride, sans contact avec le produit
 3 Bride fixe, sans contact avec le produit (pour l' o ption de commande : "Raccord process" = 5, 6, 7)
1 Bride (inox)
2 Ecrou
3 Rondelle d' é tanchéité (GYLON)
4 Joint torique
5 Capteur
Endress+Hauser
1
5
Montage
2
3
4
A0024949
9
