movimento descendente da cabeça da serra.
• Gire o parafuso de ajuste para a direita para aumentar o
movimento descendente da cabeça da serra.
• Aperte a porca do parafuso de ajuste quando tenha obtido
satisfatoriamente o movimento descendente da cabeça da
serra desejado.
ALINhAR A GUIA PARALELA
A guia paralela deve estar alinhada a 90° (ângulo reto) em
relação à lâmina instalada corretamente. A mesa rotativa deve
estar configurada a um ângulo de esquadria de 0˚.
Nota: A guia paralela está aparafusada à base da ferramenta
com dois parafusos de cabeça sextava interna situados em
cada um dos extremos da guia. (Fig. 13).
• Certifique-se de que a cabeça da serra está bloqueada na
sua posição inferior com o pino de engate completamente
encaixado (Fig. 16).
• Coloque o esquadro na mesa com o lado mais curto apoiado
na mesa de forma a que o outro lado mais curto do esquadro
fique contra a lâmina (evitando as pontas dos dentes da lâmina
TCT) (Fig. 14).
• Repita para os dois lados da lâmina.
• Se for necessário ajustar, desaperte os dois parafusos de fixação
da guia com uma chave sextavada de 5 mm (não incluída).
• Reposicione a guia na sua ranhura até que consiga alinhar.
• Aperte firmemente os parafusos de cabeça sextavada interna.
INDICADOR & ESCALAS
DO ÂNGULO DE ESQUADRIA

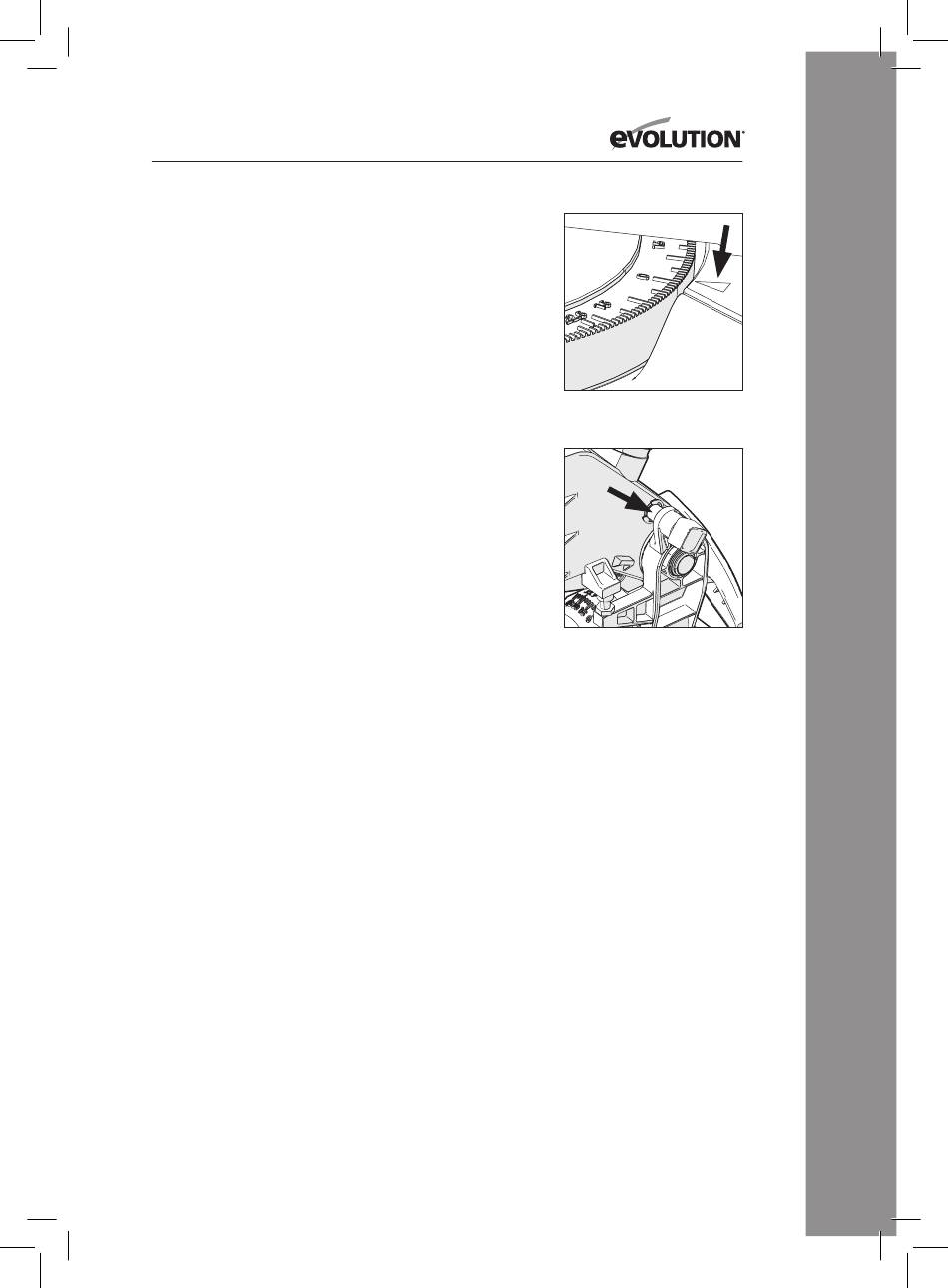

Nota: Do lado direito da mesa rotativa encontrará uma escala
dupla para ângulos de esquadria. O indicador pequeno que se
encontra na base da ferramenta indica o ângulo selecionado
(Fig. 15).
COMPROVAR OS AJUSTES FINAIS
Realize os seguintes procedimentos (depois de ter efetuado todos
os ajustes) com a ferramenta desligada da corrente elétrica;
• Configure a ferramenta para cada um dos seus ajustes
máximos.
• Desça a lâmina até à sua posição mais baixa e gire-a com
a mão (recomenda-se usar luvas para este procedimento).
Certifique-se de que a lâmina não interfere com alguma parte
da ferramenta ou com os resguardos de proteção.
(8.5)
PREPARAR PARA COMEÇAR A SERRAR
ATENÇÃO: Não se estique para ampliar o seu campo de ação.
Mantenha o equilíbrio e os pés devidamente apoiados. Posicione-
Fig. 15
