(7.1)
MONTAGEM E PREPARAÇÃO
ATENÇÃO: Antes de realizar qualquer procedimento,
desligue a serra da corrente elétrica.
(7.2)
MONTAGEM PERMANENTE
DA SERRA DE ESQUADRIA
Para reduzir o risco de lesões associadas ao movimento
imprevisto da serra, coloque a serra numa bancada de trabalho
ou num suporte adequado na posição que desejar. Na base da
serra de esquadria encontrará quatro orifícios donde poderá
colocar os parafusos adequados (não incluídos) para fixar a
ferramenta. Se pretender utilizar a serra somente num local,
aparafuse-a permanentemente a uma bancada utilizando os
parafusos de aperto adequados (não incluídos). Utilize arruelas
e porcas na parte debaixo da bancada (Fig. 1).
• Para evitar o risco de lesões provocadas pela projeção
de resíduos, coloque a serra de forma a que as pessoas não
possam permanecer demasiado perto (ou detrás) da mesma.
• Coloque a serra numa superfície plana e estável donde haja
espaço suficiente para que o utilizador possa manusear e
cortar corretamente a peça de trabalho.
• Fixe a serra para ter maior estabilidade e para esta não se mova.
Aparafuse ou prenda firmemente a serra de esquadria ao
suporte ou à bancada de trabalho.
(7.3)
PARA UMA UTILIZAÇÃO PORTÁTIL
• Fixe a serra a uma base de madeira contraplacada de
18 mm de espessura ou a um placa DM (tamanho mínimo
recomendado: 800 mm x 500 mm) com os parafusos de aperto
adequados (não incluídos).
• Se for necessário utilize arruelas, porcas, etc. na parte de
baixo das placas de madeira ou das placas DM para criar uma
superfície mais estável.
• Utilize grampos de aperto para fixar a placa de madeira à
superfície de trabalho (Fig. 2).
Nota: Algumas ferramentas estão equipadas com um braço
de apoio traseiro que se encontra precisamente debaixo do
manípulo de bloqueio do bisel.
No caso de existir um braço de apoio, este deve ser puxado/
retirado da base, especialmente se a ferramenta for para ser
usada sem estar fixa a uma bancada de trabalho (Fig. 3).
Este apoio proporcionar-lhe-á mais estabilidade e evita que a
ferramenta caia na eventualidade de um desengate repentino
da cabeça da serra.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)

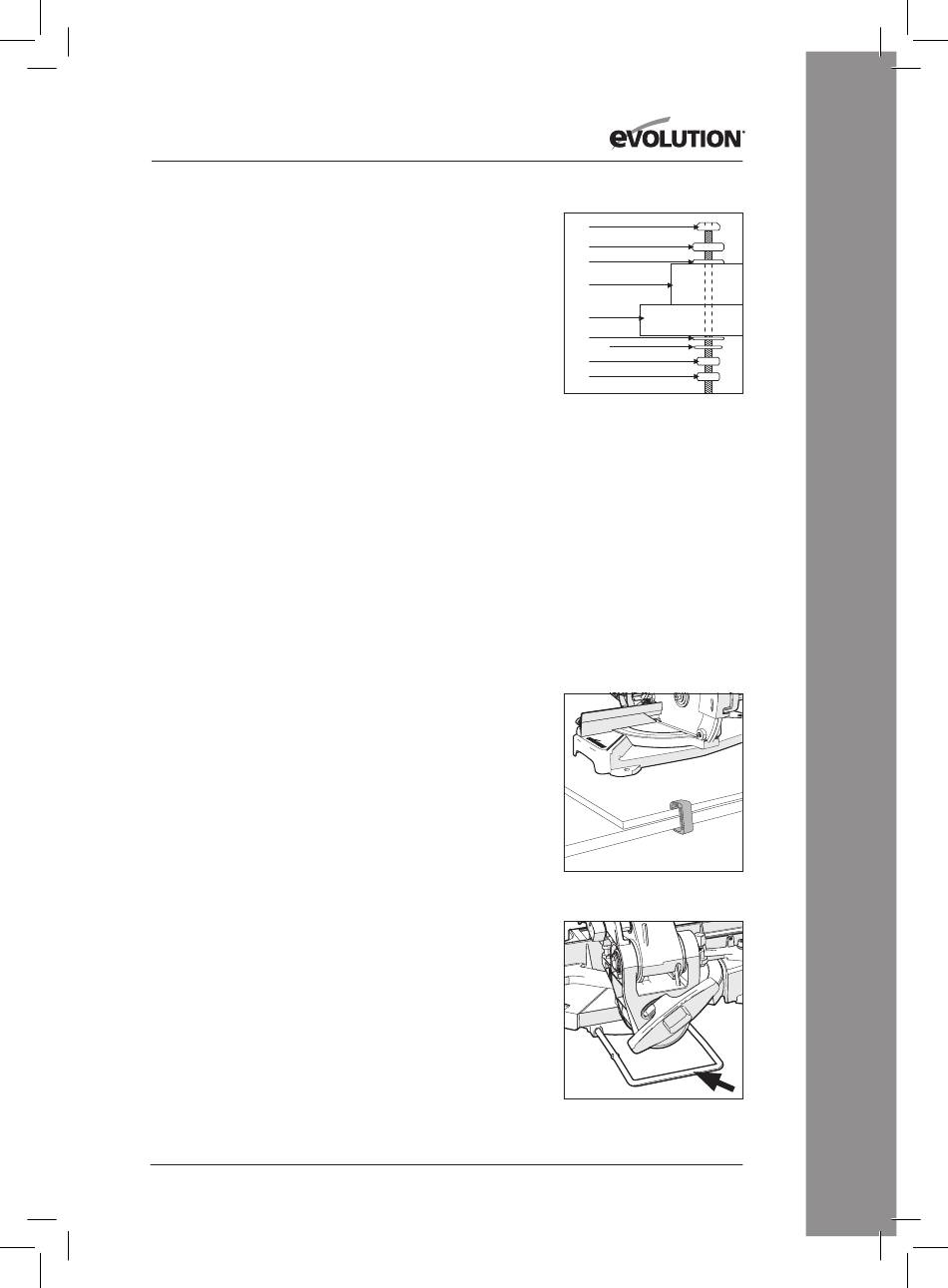

Fig. 1
(1) Parafuso de cabeça sextavada
(2) Anel de retenção
(3) Anilha plana
(4) Base da serra de esquadria
(5) Bancada de trabalho
(6) Anilha plana
(7) Anel de retenção
(8) Porca sextavada
(9) Porca de bloqueio
Fig. 2
Fig. 3
