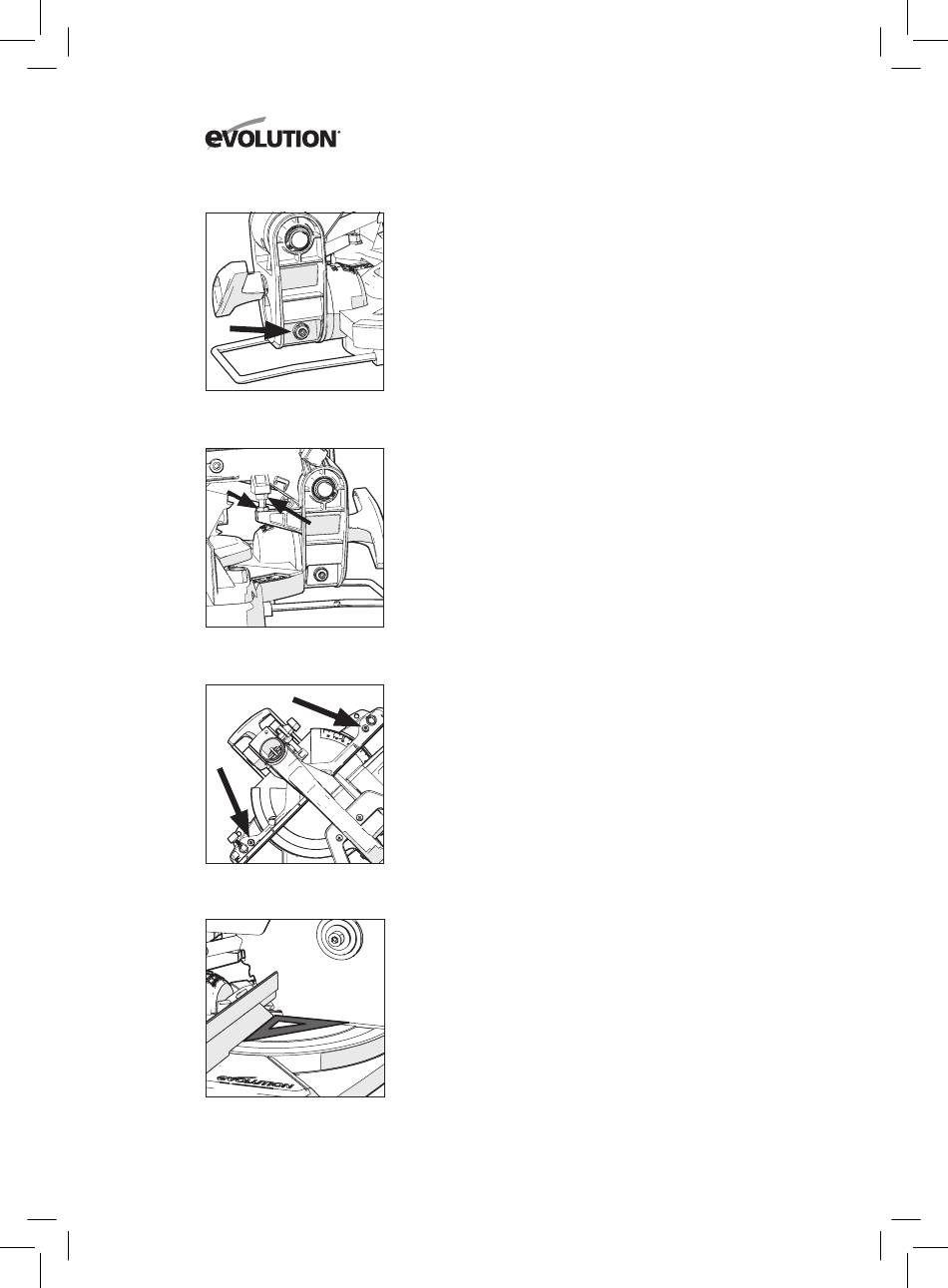

Fig. 11
A
B
Fig. 12A + 12B
Fig. 13
Fig. 14
serra, será necessário realizar alguns ajustes.
• Desaperte o manípulo de bloqueio do bisel e incline a cabeça
da serra para a esquerda.
• Desaperte a porca do parafuso de ajuste do ângulo biselado
com uma chave de porcas de 10 mm e uma chave sextavada
de 3 mm (não incluídos) (Fig. 10).
• Use a chave sextavada para apertar ou desapertar o parafuso
para ajustar o ângulo da lâmina.
• Coloque novamente a cabeça da serra na sua posição reta e
comprove novamente o alinhamento angular com o esquadro.
• Repita os passos antes mencionados até conseguir o
alinhamento angular correto.
• Aperte a porca de ajuste do ângulo biselado firmemente.
Ajustar ângulos biselados para 45°
• Desaperte o manípulo de bloqueio do bisel e incline a
cabeça da serra completamente para a esquerda até à marca
que indica o ângulo de 45˚.
• Utilize um esquadro (evitando as pontas dos dentes da lâmina
TCT) para verificar que a lâmina está a 45° em relação à mesa.
• Se a lâmina não estiver exatamente alinhada, pode ser
necessário ajustá-la.
• Coloque novamente a cabeça da serra na sua posição reta.
• Desaperte a porca do parafuso de ajuste do bisel que
indica 45˚ com uma chave de porcas de 10mm e uma chave
sextavada de 3 mm (não incluídos).
• Use a chave sextavada para apertar ou desapertar o
parafuso de ajuste. (Fig. 11).
• Incline a cabeça da serra para 45˚ e verifique novamente o
alinhamento com o esquadro
• Repita os passos antes mencionados até obter o
alinhamento angular correto.
• Aperte a porca do parafuso de ajuste firmemente quando
termine de alinhar.
MOVIMENTO DA CABEÇA DA SERRA
Ajustar o movimento descendente da cabeça da serra
Para evitar que a lâmina entre em contacto com alguma parte
da base metálica da ferramenta, pode ajustar o movimento
descendente da cabeça da serra. Desça a cabeça da serra e
comprove que a lâmina não entra em contacto com a base da
ferramenta. Para ajustar o movimento descendente da cabeça
da serra:
• Desaperte a porca do parafuso de retenção do movimento
descendente com uma chave de porcas de 10 mm (não
incluída) (Fig. 12A).
• Gire o parafuso de ajuste (Fig. 12B) para a esquerda com
uma chave sextavada de 5 mm (não incluída) para diminuir o
82
