Evolution R210 CMS Instructions D'origine page 80

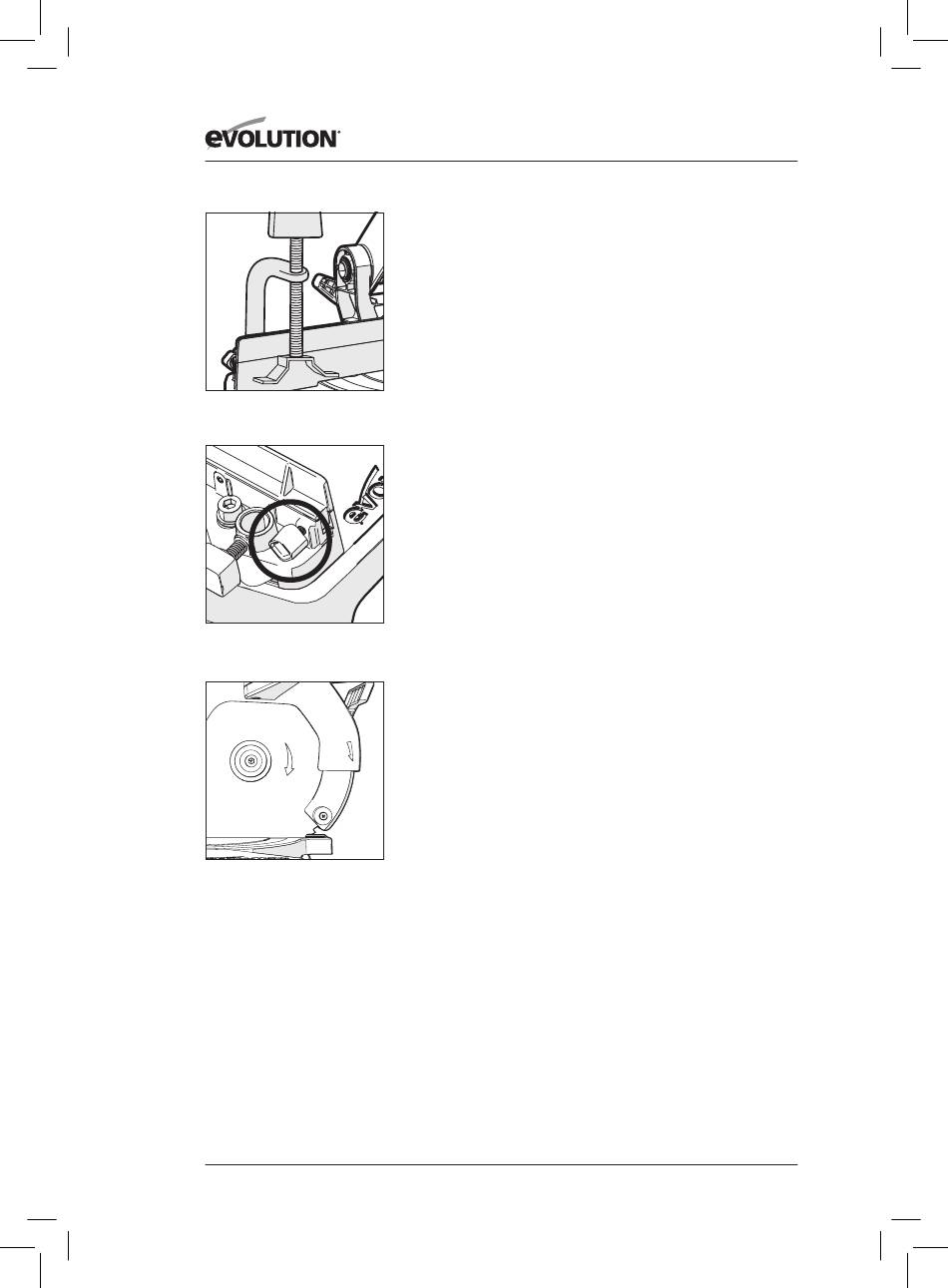

Fig. 4
Fig. 5
A B
Fig. 6
(7.4)
GRAMPO DE APERTO (Fig. 4)
Na parte de trás da guia paralela da ferramenta encontrará
dois orifícios (um de cada lado) nos quais pode colocar o
grampo.
• Coloque o grampo que melhor se adequa ao procedimento
de corte no orifício de retenção e certifique-se de que fica bem
encaixado.
• Coloque a peça de trabalho a ser cortada na mesa rotativa na
posição desejada, encostando-a à guia paralela.
• Ajuste o grampo de aperto manualmente para que fixe
firmemente a peça de trabalho à mesa da serra.
Efetue um 'ensaio' com a ferramenta desligada da corrente
elétrica. Certifique-se que a parte superior da prensa não
interfere com a direcção da lâmina nem com outra parte da
cabeça da serra durante o movimento descendente de corte.
SECÇÃO SUPERIOR DA
GUIA PARALELA DESLIZANTE
Nota: A parte esquerda da guia paralela tem uma secção
superior ajustável. Ao selecionar um ângulo de esquadria ou de
bisel pode ser necessário deslizar a parte superior da guia para a
esquerda. Isto, normalmente, permitirá criar espaço necessário
para que a cabeça da serra e a lâmina desçam sem interferir com
o funcionamento de outras partes da ferramenta.
Para ajustar a guia paralela:
• Desaperte o parafuso manual (Fig. 5).
• Deslize a secção superior da guia para a esquerda até à
posição desejada e aperte o parafuso manual.
• Efetue um 'ensaio' com a ferramenta desligada da corrente
elétrica para confirmar que a cabeça da serra não interfere
com as outras partes da ferramenta quando esta está
bloqueada na sua posição inferior.
(8.1)
INSTRUÇÕES DE UTILIZAÇÃO
Cuidado: Inspecione a ferramenta antes de cada utilização
(sobretudo se os resguardos de proteção funcionam corretamente).
Não ligue a serra à corrente elétrica sem antes realizar uma
inspeção de segurança da mesma.
Certifique-se de que o utilizador está devidamente preparado
para utilizar, ajustar e realizar a manutenção da ferramenta
antes ligá-la à corrente elétrica e antes de pô-la a funcionar.
(8.2)
ATENÇÃO: Para reduzir o risco de lesões, retire sempre a ficha
da tomada antes de substituir ou ajustar qualquer parte da
