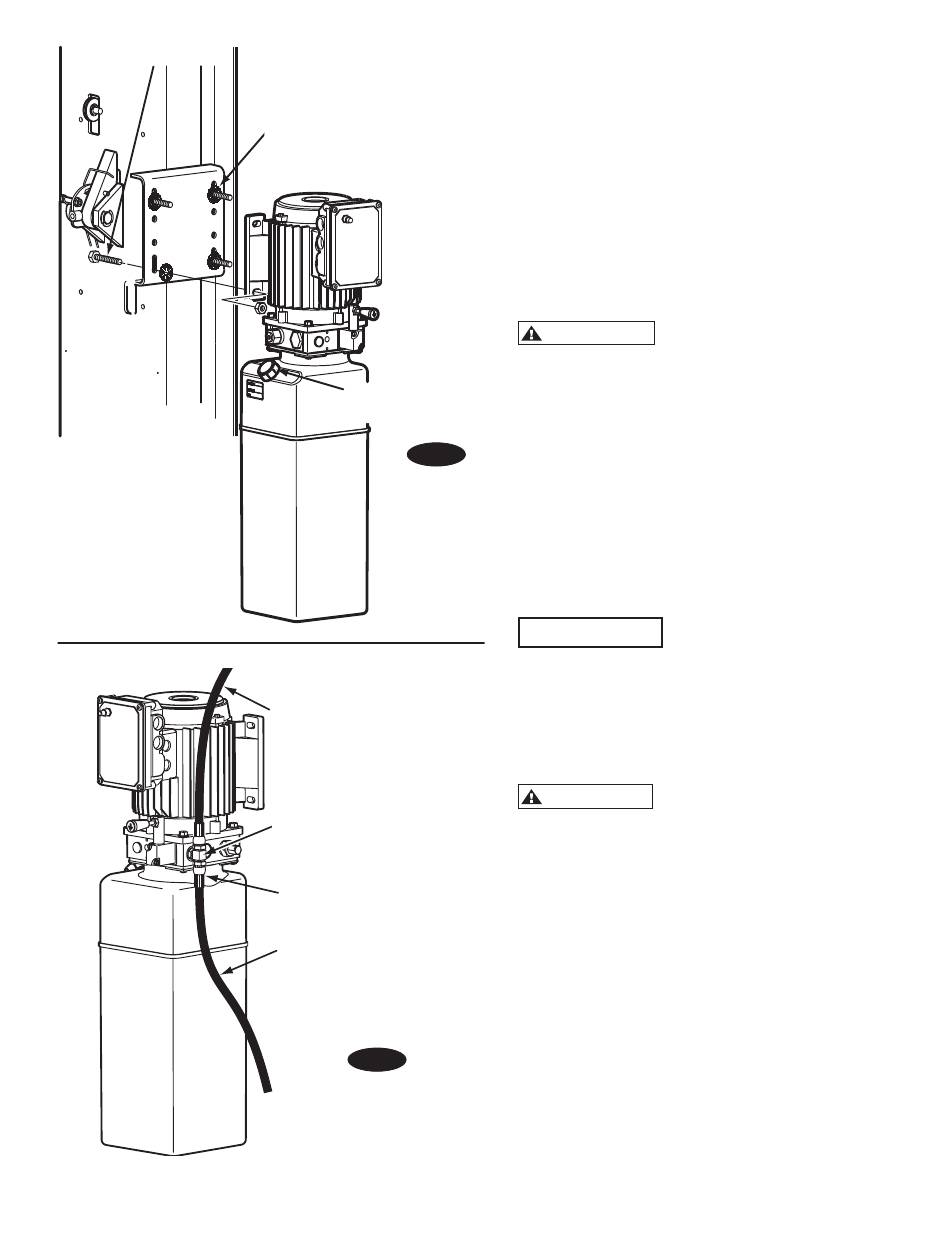

Utilice (4)5/16"-18NC
Use (4)5/16"-18NC
x1-1/2" largo. Pernos
x1-1/2" lg. Flanged
de fijación de HHCS
Locking HHCS
y tuercas
and Nuts
Las tuercas de empuje sujetan los
Push nuts hold bolts to brackets.
pernos a los soportes.
Tapa del respira-
Fill Breather Cap
dor de llenado
Fig. 8a
Manguera
Overhead
Superior
Hose
Derivacion de Te
Branch Tee
Manguito de manguera
Crimped Hose
prensado (Típico)
Sleeve (Typical)
Unidad de alimentación
Power Unit
Manguera (corta)
(Short) Hose
Fig. 8b
9. Unidad de alimentación: Coloque las (4) contratuercas
de fijación HHCS 5/16"-18NC x 1-1/2" a través de los
orificios en el soporte de la unidad de energía utilizando
Tuercas de Presión para mantenerlo en su lugar, Fig.
8a. Monte la unidad con el motor hacia arriba del
soporte de la columna e instale (2) rondanas de estrella
y contratuercas de fijación de 5/16". Instale y apriete
manualmente la rama de T a la bomba hasta que la junta
tórica esté asentada. Continúe apretando la contratuerca
a 10-15 pies-lb., o hasta que la tuerca y la rondana
toquen fondo contra el colector de la bomba. NOTA:
Podría todavía ser capaz de girar la bifurcación T. Esto
es aceptable a menos de que haya filtración en la junta
tórica. De ser así, apriete suavemente la tuerca de
fijación.
¡PRECAUCIÓN!
Sobreapretar la contratuerca podría
romper la junta tórica o deformar las roscas en la salida
del colector de la bomba.
10. Mangueras: Limpie los adaptadores y la manguera.
Inspeccione todos los hilos por daños así como las
terminaciones de la manguera para asegurarse de
que estén rizadas, Fig. 8b. Instale la manguera y las
abrazaderas de la maguera, Fig. 9a & Fig. 9d.
Procedimiento de ajuste de conexiones abocinadas
1. Atornille las conexiones apretando con la mano.
Luego, usando la llave del tamaño apropiado, gire la
conexión 2-1/2 planos hexagonales.
¡IMPORTANTE!
Los asientos abocardados NO DEBEN
girar al apretar. Solo la tuerca debe girar.
2. Hágala retroceder entonces una vuelta completa.
3. Apriete de nuevo las conexiones con la mano; después,
usando una llave, gire la conexión 2-1/2 planos
hexagonales. Esto completará el procedimiento de
apriete y desarrollará un sello hermético.
¡PRECAUCIÓN!
El ajuste excesivo dañará la conexión
y provocará fuga de fluido.
65
