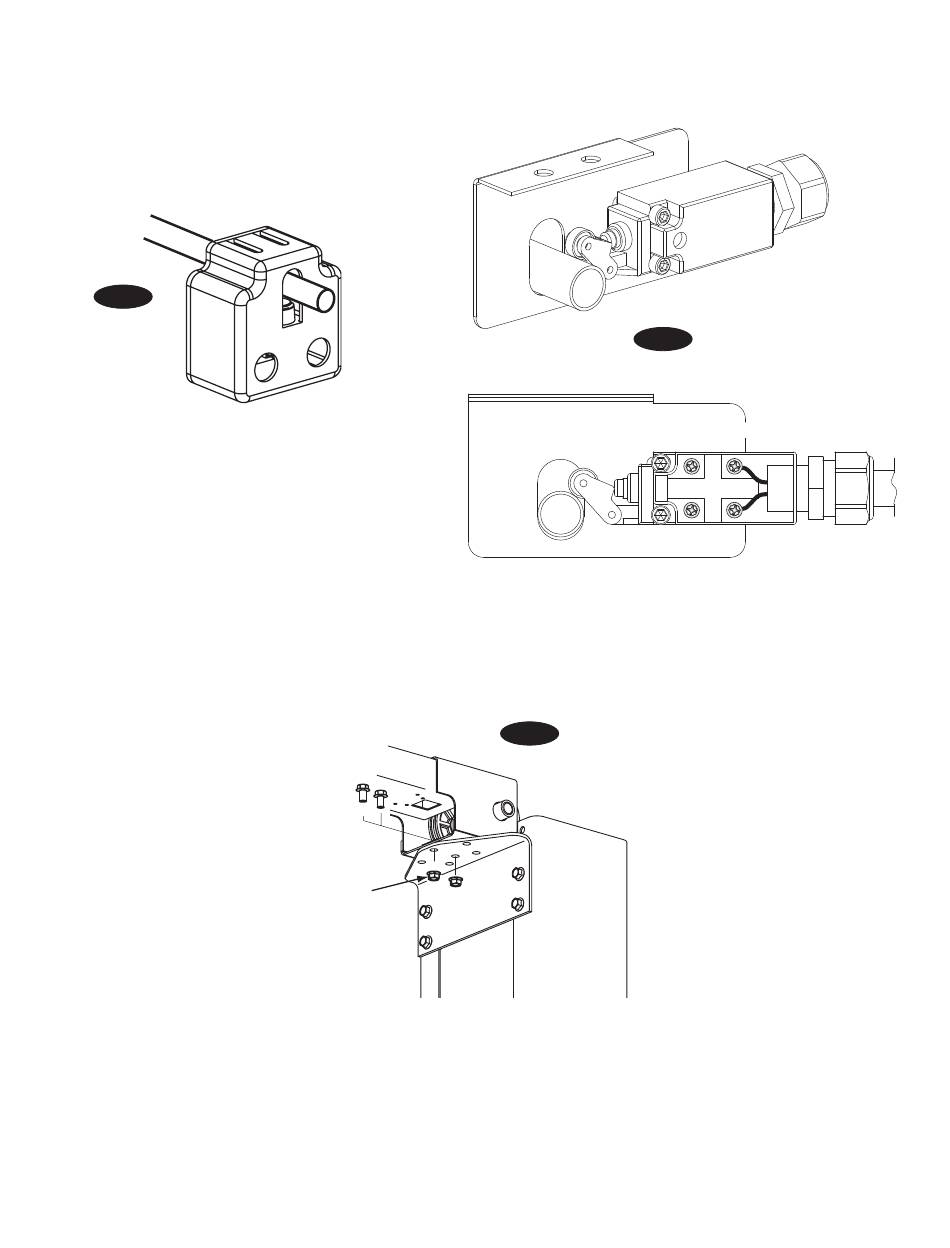

Structure supérieure : Installez la structure
supérieure sur le support de montage avec les (2) boulons
hexagonaux à bride 3/8" - 16NC x 3/4", les (2) contre-
écrous à bride 3/8-16NC, Fig. 7c. Assurez-vous que le
boîtier de l'interrupteur de fin de course est monté du côté
de l'unité d'alimentation. Serrez les boulons au centre de
la poutre.
Fig. 7a
Fig. 7b
COUVERCLE NON REPRÉSENTÉ
COVER NOT SHOWN
Fig. 7c
Utiliser 3/8"-16NC x 3/4"
Use 3/8"-16NC x 3/4"
Boulons hexagonaux à bride et
Flanged HHCS and
Contre-écrous à bride
Flanged Locknuts
