Utiliser (4)5/16"-18NC
Use (4)5/16"-18NC
x1-1/2" lg. Boulons de
x1-1/2" lg. Flanged
verrouillage à bride et
Locking HHCS
écrous
and Nuts
Les écrous à poussoir main-
Push nuts hold bolts to brackets.
tiennent les boulons sur les
supports.
Remplir le bouton
Fill Breather Cap
reniflard

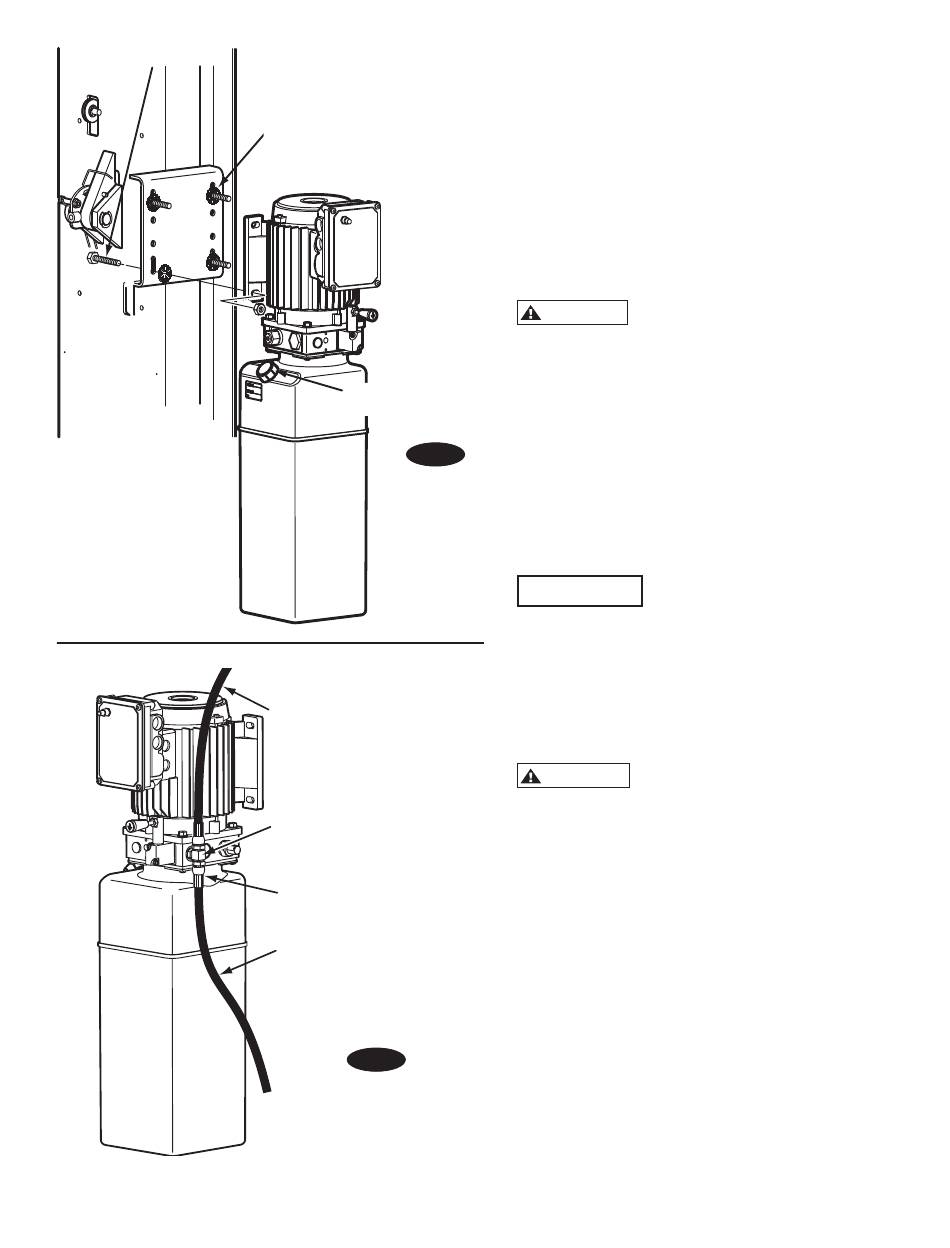

Fig. 8a
Tuyau
Overhead
de plafond
Hose
Té de raccorde-
Branch Tee
ment
Manchon de flexible
Crimped Hose
serti (type)
Sleeve (Typical)
Unité d'alimentation
Power Unit
Tuyau (court)
(Short) Hose
Fig. 8b
9
Groupe moteur : Placez les (4) boulons hexagonaux
de verrouillage à bride 5/16"-18NC x 1-1/2" dans les trous
traversants du support de l'unité d'alimentation à l'aide
d'écrous poussoirs pour les maintenir en place, Fig. 8a.
Montez l'unité avec le moteur sur le support de la colonne
et installez (2) écrous de blocage à embase 5/16". Installez
et serrez à la main le raccord sur la pompe jusqu'à ce
que le joint torique soit en place. Continuez à serrer le
contre-écrou à 10-15 ft-lbs, ou jusqu'à ce que l'écrou
et la rondelle reposent sur le collecteur de la pompe.
REMARQUE : Vous pourrez peut-être encore faire pivoter
le Té de raccordement. Ceci est acceptable, sauf s'il y a
un suintement au niveau du joint torique. Si c'est le cas,
serrez légèrement le contre-écrou.
ATTENTION
Un serrage excessif du contre-écrou peut
déchirer le joint torique ou déformer les filetages dans la
sortie du collecteur de la pompe.
10 Tuyaux : Nettoyez les raccords et les tuyaux. Vérifiez
que tous les filetages ne sont pas endommagés et que les
extrémités des tuyaux sont bien serties, Fig. 8b. Installez
le tuyau et les colliers de serrage, Fig. 9a et Fig. 9d.
Procédure de serrage des raccords évasés
1 Vissez les raccords ensemble en les serrant à la main.
Ensuite, à l'aide de la clé de taille appropriée, faites
tourner les vis à tête plate 2-1/2 hexagonales.
IMPORTANT
Le siège de l'évasement NE DOIT PAS
tourner lors du serrage. Seul l'écrou doit tourner.
2 Dévissez le raccord d'un tour complet.
3 Serrez à nouveau les raccords à la main, puis, à
l'aide d'une clé, faites tourner les vis à tête plate 2 1/2
hexagonales. Cela permettra de terminer la procédure
de serrage et de développer un joint d'étanchéité à
pression.
ATTENTION
Un serrage excessif endommagera le
raccord et provoquera une fuite de fluide.
117
