Attachez-le à l'extension à l'aide
Attach to extension using
d'un serre-fil. Utilisez le trou le
wire tie. Use hole closest
plus proche du bord EXTÉRIEUR
to OUTSIDE edge and on
et du côté SANS APPROCHE.
NON-APPROACH side.

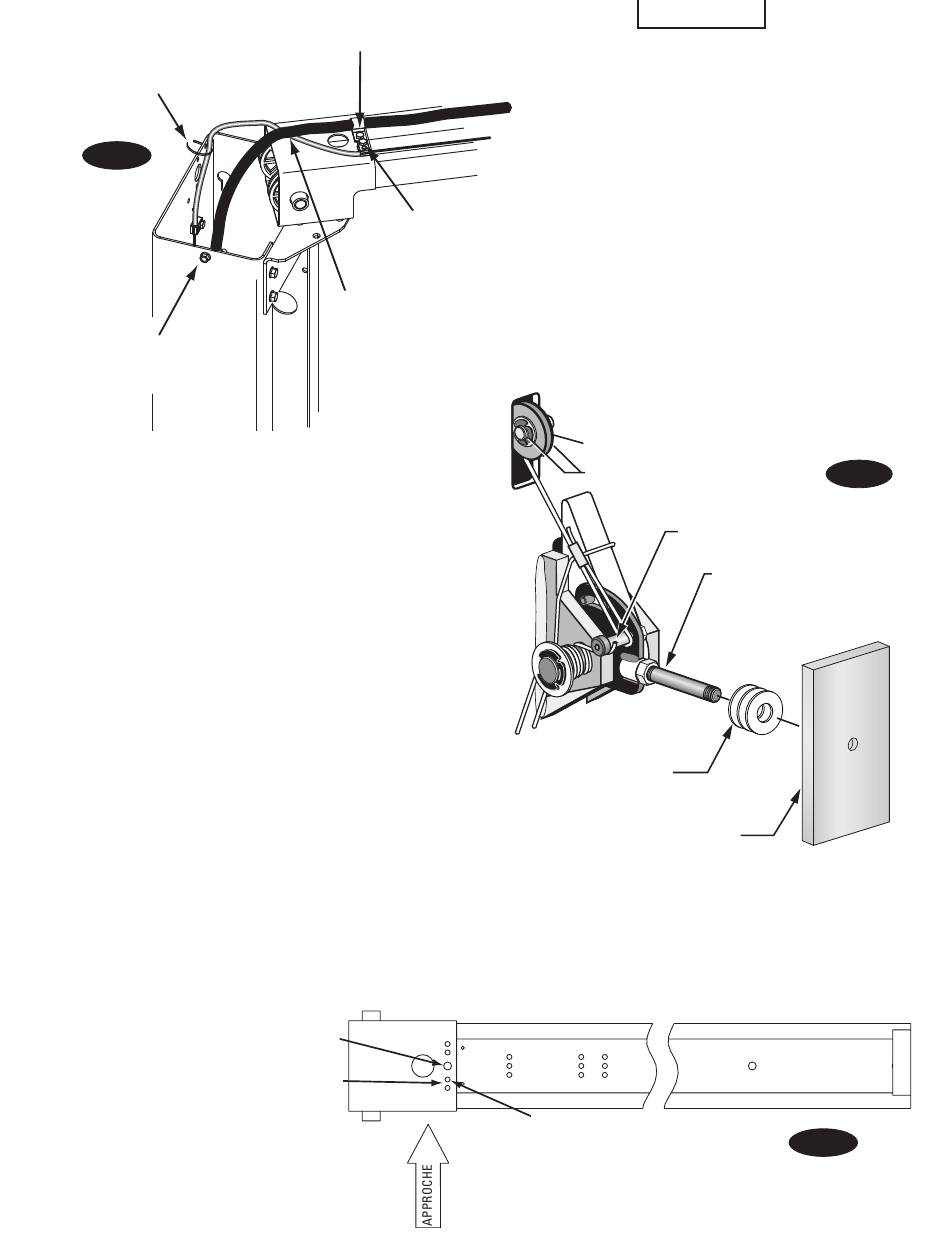

Fig. 11a
Boulons HHCS et contre-écrous
3/8"-16NC x 3/4" HHCS
bridés 3/8 po-16NC x 3/4 po
and Flanged Locknut
12 Câble du cliquet de verrouillage
A) Installez la poulie de câble de verrouillage et les
anneaux de retenue dans la fente supérieure de la
colonne de l'unité d'alimentation comme illustré, Fig. 11c.
B) Glissez l'extrémité de la boucle du câble sur l'extrémité
de la vis à épaulement sur la plaque de fixation latérale
droit, Fig. 11c.
C) Faites passer l'autre extrémité du câble à travers la fente
de la poulie du câble de verrouillage en vous assurant
que le câble passe sous le côté inférieur de la poulie du
câble de verrouillage et à l'intérieur de la colonne de
droite, Fig. 11c.
D) Fixez les supports de guidage de chemin conduit de
câble de verrouillage à la structure supérieure comme
illustré, Fig. 11a et Fig. 11b. Utilisez toujours les trous
situés du côté de l'approche du pont élévateur. La vis à
tête cylindrique hexagonale doit se trouver dans le trou
le plus proche du centre de la poutre, Fig. 11b.
E) Acheminez le câble vers le haut à l'intérieur de la
colonne et à travers le guide-câble de verrouillage, Fig.
11a et Fig. 12.
F) Continuez à acheminer le câble vers le guide-câble de
verrouillage de la colonne de gauche, Fig. 11a et Fig.
12, en acheminant le câble à travers le guide-câble de
verrouillage de la colonne de gauche, Fig. 11a.
Fixez les colliers de tuyau ici
Attach Hose Clamps Here
Fixez le support de guidage
Attach Latch Cable Conduit
de chemin de câble de verrouillage ici.
Guide Bracket Here. Always
Utilisez toujours deux trous du côté de
use two holes on approach
side of extension to attach bracket.
l'approche de l'extension pour fixer le
Boulons HHCS et contre-écrous
3/8"-16NC x 3/4" HHCS
bridés 3/8 po-16NC x 3/4 po
and Flanged Locknut
Boulons HHCS et contre-
1/4"-20NC x 1" HHCS
écrous bridés 1/4 po-20NC
and Flanged Locknut
x 1 po
Le guide-câble passe
Cable Guide
SOUS le tuyau hydrau-
runs UNDER
lique
hydraulic hose
support.
IMPORTANT
Le câble du cliquet
Latch cable runs
longe le côté d'ap-
along approach
proche de la tête
side of overhead
Poulie de câble de verrouillage
Latch Cable Sheave
(2) Anneaux de retenue 3/8"
(2) 3/8" Retaining Rings
(3) Rondelles plates 3/8"
(3) 3/8" Flat Washers
Plaque à orifice
Slot Cover
Placez toujours les vis à tête cylindrique
Always put HHCS through hole
dans le trou le plus proche du centre du
closest to center of overhead.
plafond.
119
À l'aide des colliers
de câbles fournis, attachez le guide-
câble à l'extension de la colonne
comme illustré, Fig. 11a. Le guide doit
être fixé dans le trou le plus proche du
bord extérieur de la colonne du côté
NON APPROCHE.
Fig. 11c
Boulon à épaulement
Shoulder Bolt
Installez la poignée de verrouillage à
Install Latch Handle using a 3/8"
l'aide d'un écrou de blocage hexagonal
hex jam nut to lock in place. Then
de 3/8" pour la verrouiller en place.
install flat washers and slot cover.
Ensuite, installez des rondelles plates
et un couvercle à fente.
Fig. 11b
