Fournaise à circulation ascendante en position droite à l'horizontale – Air de combustion
évacué vers la gauche
L'orientation du dispositif de tirage doit être modifiée en position
horizontale droite avec une évacuation de l'air de combustion par le
bas lors de l'installation de la chaudière à circulation ascendante. Des
modifications supplémentaires sont nécessaires pour l'acheminement
des tuyaux, l'emplacement du siphon pour condensats, ainsi que les
bouchons d'ouverture du dispositif de tirage et le bouchon pour
condensats.

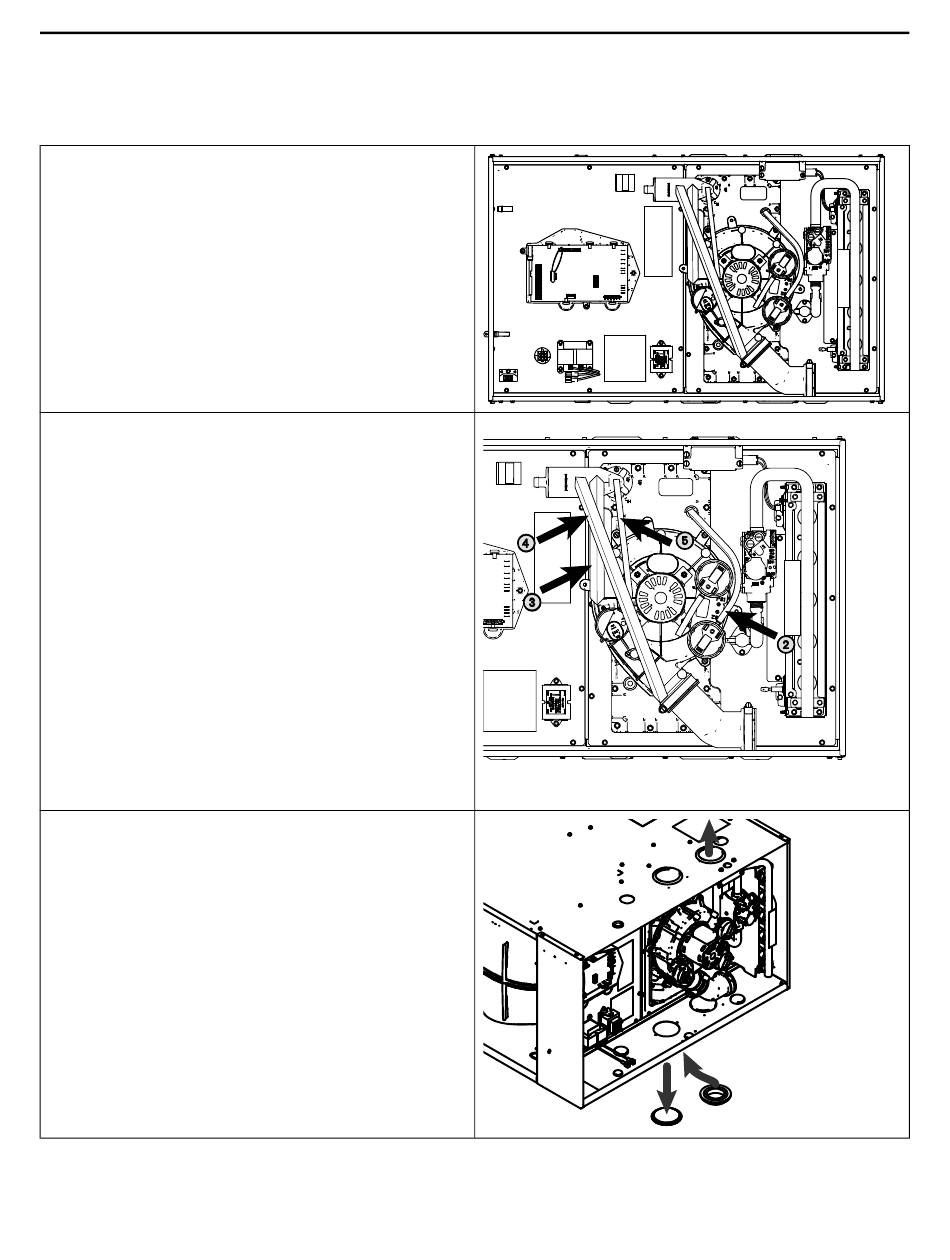

La figure à droite illustre la fournaise telle qu'elle est envoyée de
l'usine.
Suivre les étapes suivantes pour modifier la position de la chaudière à
l'horizontale droite avec une évacuation de l'air de combustion par le
bas.
Avant de continuer, poser l'unité sur le dos pour faciliter la conversion.
1.
Retirer tous les tuyaux de vidange du purgeur de condensat.
Remarque: Lors du retrait des tuyaux de condensat du purgeur de
condensat, tenir le piège avec la main pour éviter que le
purgeur ne se brise. Le retrait du piège avant les tuyaux est
également une option.
2.
Retirer le tuyau du pressostat PS2.
3.
Retirer le tube de vidange du fond du boîtier du dispositif de
tirage.
4.
Retirer le tuyau de gouttière de la sortie du dispositif de tirage.
5.
Retirer le tube du pressostat de condensat.
6.
Retirer les vis qui retiennent le support du purgeur de condensat.
Le purgeur de condensat ne doit pas être retiré de son support.
Retirer l'ensemble et conserver pour une installation ultérieure.
7.
Retirer l'adaptateur pour condensats situé à l'intérieur du
raccordement du siphon pour condensats sur le collecteur froid et
le garder pour pouvoir le réinstaller.
Remarque: L'adaptateur pour condensats en plastique avec des
joints toriques est situé à l'intérieur du collecteur froid fixé par
le support du siphon pour condensats. Ne pas perdre cet
adaptateur. L'adaptateur pour condensats doit être en place
lorsque le support du siphon est fixé de nouveau.
1.
Retirer le bouchon de 7,6 cm (3 po) sur le côté droit de l'unité. À
utiliser avec le siphon pour condensats.
2.
Installer la rondelle du siphon pour condensats.
3.
Retirer les bouchons de 7,6 cm (3 po) sur le côté gauche de
l'armoire. À utiliser pour l'entrée de l'air de combustion.
4.
Réutiliser les deux bouchons de 7,6 cm (3 po) pour fermer
hermétiquement les ouvertures par défaut de 7,6 cm (3 po) sur la
partie supérieure de la fournaise.
18-CE03D1-1E-FC
Options d'évacuation d'air de combustion de la fournaise
