Instructions générales pour l'installation des fournaises

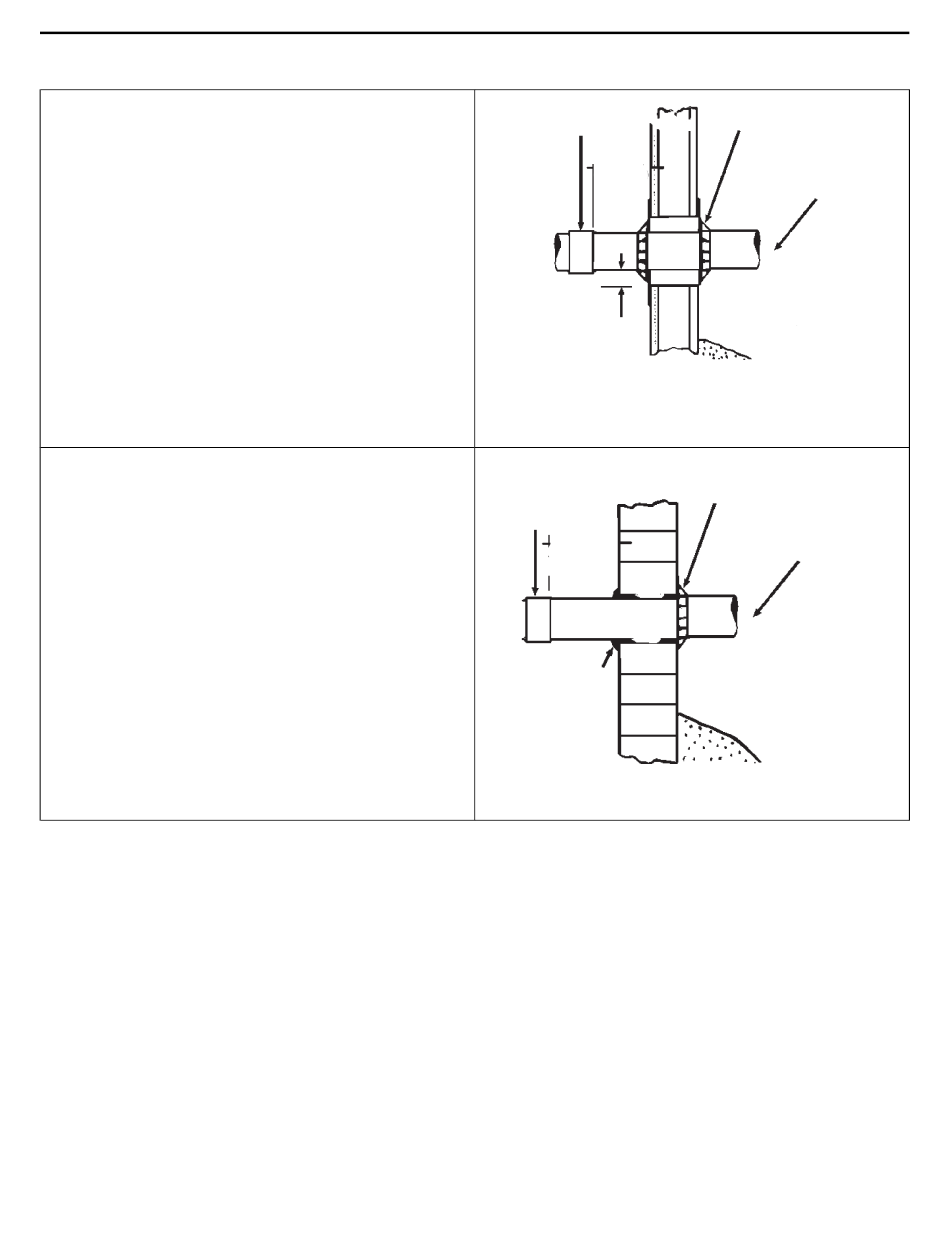

MUR EN MATÉRIAUX COMBUSTIBLES
Un dégagement minimum de 2,54 cm (1 po) autour des matériaux
combustibles doit être maintenu en cas de conduit d'évacuation
murale simple en acier inoxydable.
Le matériau de protection doit être au minimum une feuille d'acier
inoxydable ou aluminé de 0,5 mm. Les dimensions minimales sont
30,48 x 30,48 cm (12 x 12 po). La protection doit être fixée à
l'intérieur et à l'extérieur du mur. Utiliser des vis ou des attaches de
type ancrage appropriées sur les surfaces murales extérieures et
intérieures.
MUR EN MATÉRIAUX NON COMBUSTIBLES
Le trou dans le mur doit être assez grand pour maintenir l'inclinaison
du conduit d'évacuation et assurer une bonne étanchéité.
Sceller au mortier de ciment sur l'intérieur et l'extérieur du mur.
38
RACCORD
(ÉVENT EN
PLASTIQUE)
GOUJON
15,24 CM (6 PO)
INTENSITÉ
(JUSQU'AU
JOINT)
DÉGAGEMENT DE
2,54 CM (1 PO)
(LAME D'AIR)
ÉVACUATION À TRAVERS LES MURS COMBUSTIBLES
Inclinaison de 0,64 cm (0,25 po) par 30 cm (1 pi)
DÉGAGEMENT (0 CM [0 PO] ACCEPTABLE POUR CONDUIT
D'ÉVACUATION EN PVC) (2,5 CM [1 PO] ACCEPTABLE POUR
CONDUIT D'ÉVACUATION EN ACIER INOXYDABLE TYPE 29-4C)
RACCORD
(ÉVACUATION
EN PLASTIQUE)
15,24 CM (6 PO)
INTENSITÉ
(JUSQU'AU
JOINT)
JOINT EN
MORTIER
DE CIMENT
INTÉRIEUR
ET EXTÉRIEUR
ÉVACUATION À TRAVERS LES MURS NON COMBUSTIBLES
Inclinaison de 0,64 cm (0,25 po) par 30 cm (1 pi)
BRIDE DE MONTAGE
MURAL EN PVC
(EN OPTION)
TERMINAISON
AGRÉÉE
30,5 CM (12 PO) MINIMUM
AU-DESSUS DU NIVEAU
D'ACCUMULATION DE
NEIGE GÉNÉRALEMENT
PRÉVU
COLLERETTE
MURALE EN PVC
(EN OPTION)
TERMINAISON
AGRÉÉE
30,5 CM (12 PO) MINIMUM
AU-DESSUS DU NIVEAU
D'ACCUMULATION DE NEIGE
GÉNÉRALEMENT PRÉVU
18-CE03D1-1E-FC
