Évacuation horizontale à travers un mur à l'aide d'une trousse d'évacuation concentrique
Ces fournaises peuvent être installées avec une évacuation
directe (telle que livrée) ou une évacuation indirecte.
L'installation doit être conforme aux codes nationaux,
régionaux et locaux.
Les trousses de terminaux d'évacuation et d'arrivée BAYVENT200B,
BAYVENTCN200B, BAYAIR30AVENTA et BAYAIR30CNVENT doivent se
trouver à au moins 30,5 cm (12 po) au-dessus du niveau
d'accumulation de neige normalement attendu.
Éviter les zones présentant des risques de tache ou d'égouttement du
condensat.
L'emplacement du terminal d'évacuation doit être choisi de manière à
respecter les dispositions pour les applications d'évacuation directe ou
indirecte.
INCLINAISON : L'évacuation des fumées à travers le mur doit
maintenir une inclinaison vers le haut de 0,6 cm (0,25 po) par 30 cm
(1 pi) pour que les condensats retournent vers la fournaise.
DÉGRADATION DES GAZ DE COMBUSTION —La teneur en
humidité du gaz de combustion peut nuire à certains matériaux
employés dans le bâtiment. Ce problème peut être évité en utilisant
une évacuation par le toit ou par une cheminée. Lorsqu'une
évacuation murale est utilisée sur une surface qui peut être affectée
par de l'humidité, il est recommandé d'utiliser un écran protecteur
résistant à la corrosion de 155 cm² (24 po²) derrière la bouche
d'évacuation. Cette protection peut être en bois, en plastique, en
métal, etc. Il faut également enduire de silicone toutes les fissures et
les joints à moins de 0,91 m (3 pi) du terminal d'évacuation.
L'évacuation de cet appareil ne doit pas déboucher
1.
au-dessus d'allées piétonnes; ou
2.
près des évacuations en façade, dans un vide sanitaire ou toute
autre zone où la condensation ou la vapeur peut créer une
nuisance ou un risque, ou provoquer des dommages matériels;
ou
3.
à un endroit où la vapeur de condensation pourrait causer des
dommages ou pourrait être préjudiciable au fonctionnement des
régulateurs, soupapes de décharge ou d'autres équipements.
Pour les installations au Canada, en cas d'utilisation d'un système
d'évacuation modulaire ULC-S636 homologué, une copie des
instructions du fabricant doit rester avec le système. Les instructions
d'installation peuvent être obtenues auprès du fabricant de
l'extrémité d'évacuation. Les modèles BAYVENTCN200B et
BAYAIR30CNVENT répondent aux exigences de la norme ULC-S636.
18-CE03D1-1E-FC
Instructions générales pour l'installation des fournaises
Remarque: Pour les applications au Canada, les trousses d'extrémité
d'évacuation horizontale doivent satisfaire la norme ULC-S636.

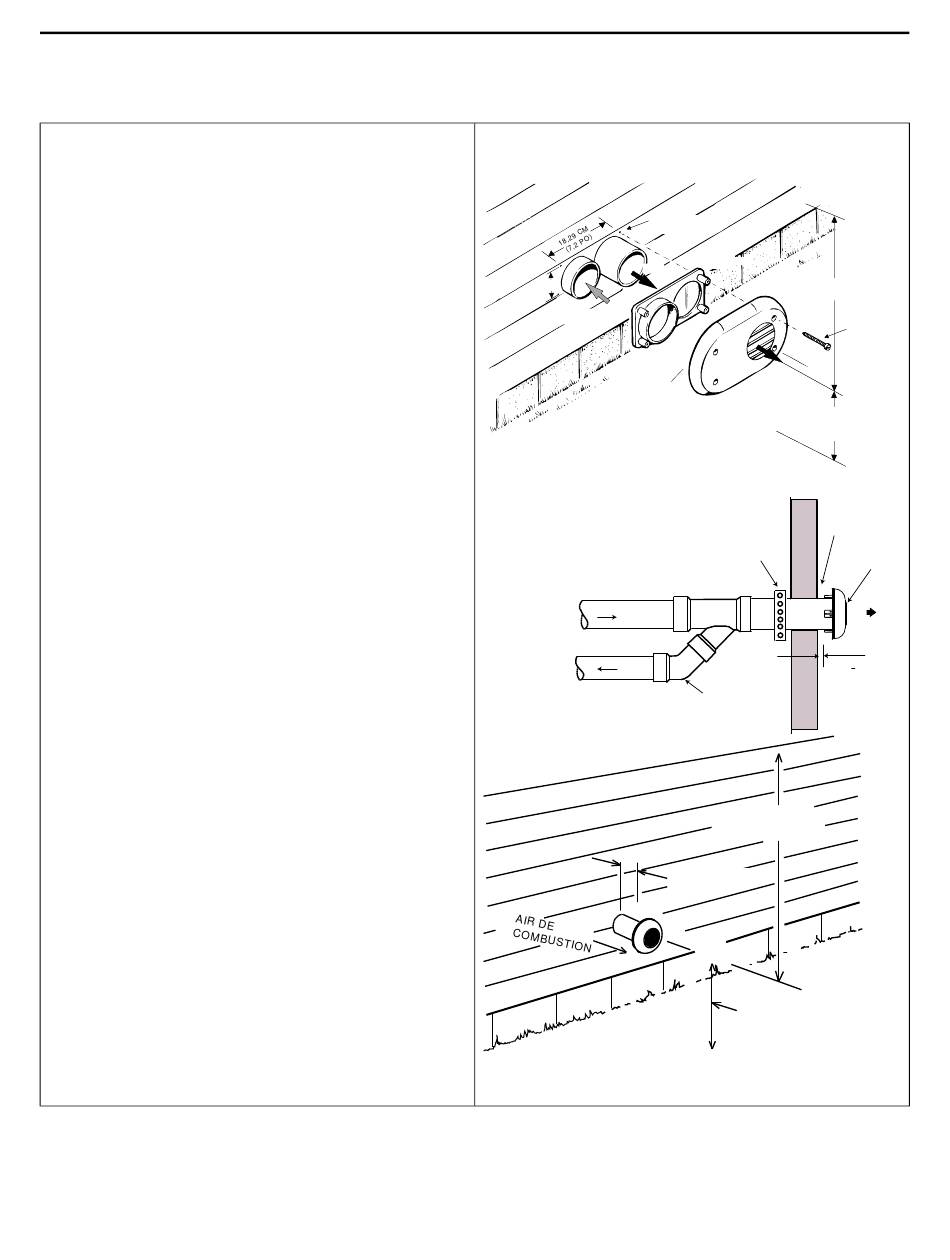

8,89 CM
(3,2 PO)
BAYAIR30AVENTA/BAYAIR30CNVENT (cloison latérale)
BAYVENT200B/BAYVENTCN200B
PIÈCES
D'ANCRAGE
(4 nécessaires)
PLAQUE
D'ÉVACUATION
ÉVENT
AIR DE
COMBUSTION
BOUCHON
D'ÉVACUATION
MAINTENIR UN MINIMUM DE 30,5 CM (12 PO) DE DÉGAGEMENT
AU-DESSUS DU PLUS HAUT NIVEAU DE NEIGE PRÉVU OU DU
NIVEAU DU SOL, SI CE DERNIER EST PLUS ÉLEVÉ.
COLLIER
(FOURNI SUR PLACE)
ÉVENT
COUDE
AIR DE COMBUSTION
(FOURNI
SUR PLACE)
30,5 CM (12 PO) MIN.
JUSQU'AU DÉBORD
2,5 cm ± 1,27 cm
1
1" +
"
2
(1 po ± 0,5 po)
ÉVENT
30,5 CM (12 PO) MIN.
JUSQU'AU DÉBORD
VIS
(4 nécessaires)
ÉVENT
AIR DE
COMBUSTION
PROTECTION
ANTI-PLUIE
ÉVENT
2,5 cm ± 1,27 cm
(1 po ± 0,5 po)
MAINTENIR UN MINIMUM
DE 30,5 CM (12 PO) DE
DÉGAGEMENT AU-DESSUS
DU PLUS HAUT NIVEAU
DE NEIGE PRÉVU OU DU
NIVEAU DU SOL, SI CE
DERNIER EST PLUS ÉLEVÉ.
