Instructions générales pour l'installation des fournaises

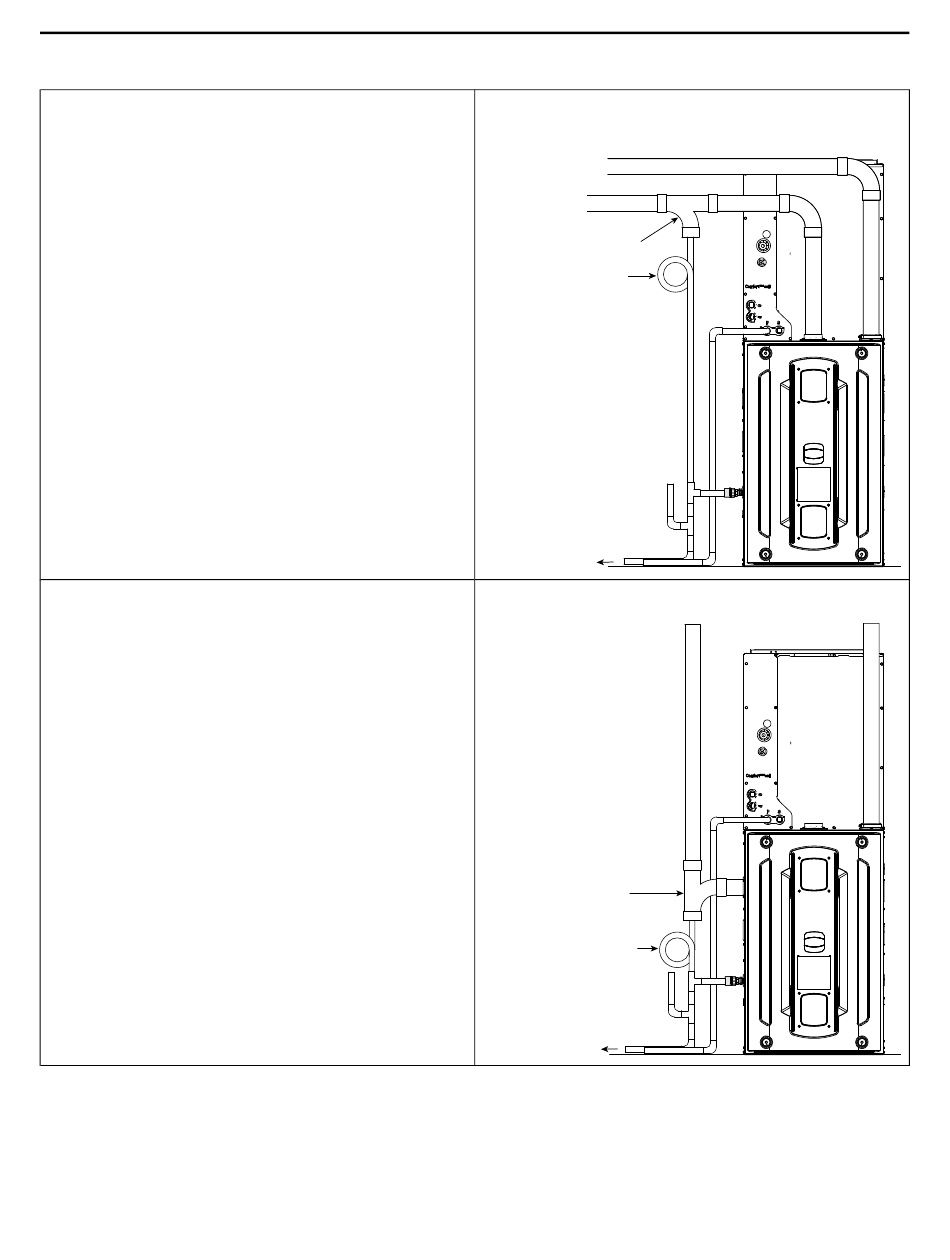

Option nº 2 — Admission d'air de combustion par le haut
S'il n'est pas possible d'incliner la conduite d'admission d'air de
combustion, installer un raccord en T pour l'évacuation et la
ventilation aussi près que possible de la fournaise, avec drain et piège
à condensation pour empêcher la formation de condensation à
l'intérieur de la fournaise. Ne pas raccorder le piège à condensation du
conditionnement d'air et le piège à condensation de l'air de
combustion.
Option nº 3 — Admission d'air de combustion par le côté
S'il n'est pas possible d'incliner la conduite d'admission d'air de
combustion, installer un raccord en T approuvé pour l'évacuation et la
ventilation aussi près que possible de la fournaise, avec drain et piège
à condensation.
30
Option 2
Échappement d'air
de combustion
Entrée d'air de
combustion
Té en DWV agréé
Siphon fabriqué sur site
L'extrémité de la colonne de
ventilation de vidange primaire
doit se situer au-dessous du bas
du siphon pour condensats.
Vers un système
de vidange
ventilée agréé
Option 3
Entrée d'air de
combustion
Té en DWV agréé
Siphon fabriqué sur site
L'extrémité de la colonne de ventilation de
vidange primaire doit se situer au-dessous
du bas du siphon pour condensats.
Vers un système
de vidange
ventilée agréé
Échappement d'air
de combustion
18-CE03D1-1E-FC
