Réglage du robinet de gaz
On peut effectuer des changements en réglant la pression du
collecteur ou en changeant les orifices (un changement d'orifice n'est
pas systématiquement nécessaire). Pour régler la pression du
collecteur :
1.
Couper l'alimentation électrique du système.
2.
Fixer un manomètre de collecteur avec une tuyauterie flexible au
bossage de la pression de sortie marqué « OUT P » sur les
modèles de robinet de gaz White-Rodgers 36J.
3.
Desserrer (sans la retirer) la vis de test de la prise de pression
d'un tour à l'aide d'une clé hexagonale de 0,24 cm (0,09 po).
a.
La trousse de réglage de robinet de pression (KIT07611)
contient une clé hexagonale de 0,24 cm (0,09 po), un tuyau
de 0,79 cm (0,31 po) et un raccord, et peut être commandé
par l'intermédiaire de Global Parts.
4.
Mettre le système en marche et le robinet sous tension.
Important : Ajuster le 2e étage sur le robinet de gaz avant de tenter
d'ajuster le 1er étage.
5.
Régler le chauffage au gaz de 2e étape en retirant la vis du
couvercle du régulateur de réglage de débit fort (HI).
a.
Pour augmenter la pression de sortie, tourner la vis de
réglage du régulateur dans le sens des aiguilles d'une
montre.
b.
Pour diminuer la pression de sortie, tourner la vis de réglage
du régulateur dans le sens contraire des aiguilles d'une
montre.
c.
Régler le régulateur jusqu'à ce que la pression indiquée sur le
manomètre corresponde à celle spécifiée dans le tableau.
Le résultat doit être inférieur ou identique à la valeur de la
plaque signalétique et supérieur ou identique à 93 % de cette
même valeur, sauf si l'unité est débridée pour la haute
altitude.
d.
Remettre en place et serrer la vis du couvercle du régulateur.
6.
Régler la chaleur du gaz du 1er étage en retirant la vis du
couvercle du régulateur de réglage de débit réduit (LO).
a.
Pour augmenter la pression de sortie, tourner la vis de
réglage du régulateur dans le sens des aiguilles d'une
montre.
b.
Pour diminuer la pression de sortie, tourner la vis de réglage
du régulateur dans le sens contraire des aiguilles d'une
montre.
c.
Régler le régulateur jusqu'à ce que la pression indiquée sur le
manomètre corresponde à celle spécifiée dans le tableau.
Le résultat doit être inférieur ou identique à la valeur de la
plaque signalétique et supérieur ou identique à 93 % de cette
même valeur, sauf si l'unité est débridée pour la haute
altitude.
d.
Remettre en place et serrer la vis du couvercle du régulateur.
7.
Faire fonctionner la vanne plusieurs fois pour vérifier le réglage du
régulateur.
a.
Recommencer les étapes 5 à 7 si nécessaire.
8.
Couper l'alimentation électrique du système.
9.
Retirer le manomètre et le flexible et serrer la vis de la prise de
pression.
10. À l'aide d'une solution de détection des fuites ou de mousse de
savon, s'assurer de l'absence de fuites au niveau du moyeu de
pression de sortie et de la vis de test de la prise de pression.
11. Mettre le système sous tension et vérifier le fonctionnement de
l'unité.
18-CE03D1-1E-FC

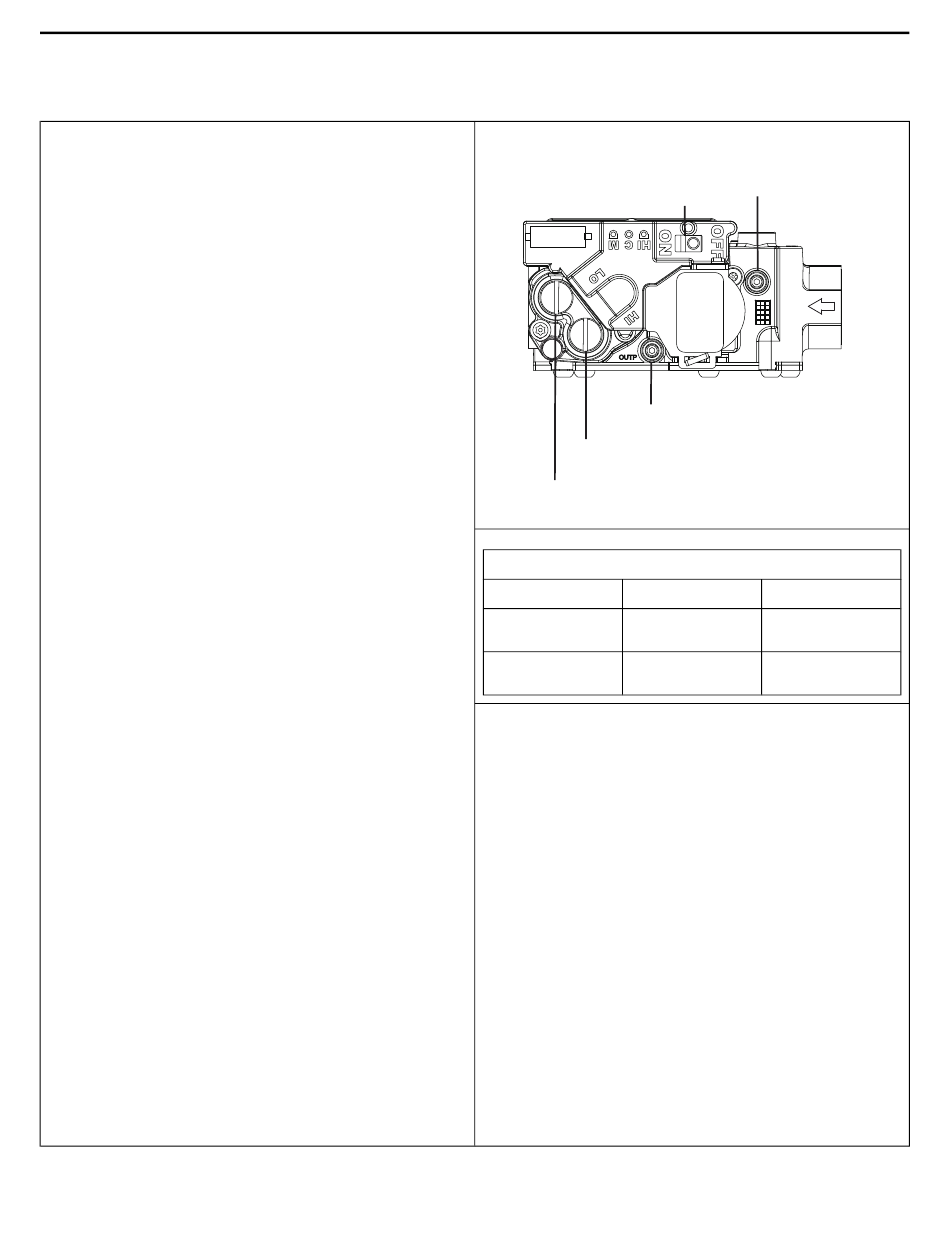

Instructions générales pour l'installation des fournaises
White-Rodgers 36J
Réglages finaux de la pression du collecteur (pouces c.e.)
Combustible
Gaz naturel
Gaz propane
Interrupteur à levier
d'ouverture/de fermeture
du robinet de gaz
Bossage de pression de sortie
Réglage de pression du collecteur
de 2e étage (haute)
Réglage de pression du collecteur
de 1er étage (basse)
Max pour 2e étape
8,89 cm
(3,5 po) c.e.
25,4 cm
(10,0 po) c.e.
Bossage de
pression d'entrée
Max. pour 1re étape
4,31 cm
(1,7 po) c.e.
15,24 cm
(6,0 po) c.e.
25
