Instructions générales pour l'installation des fournaises

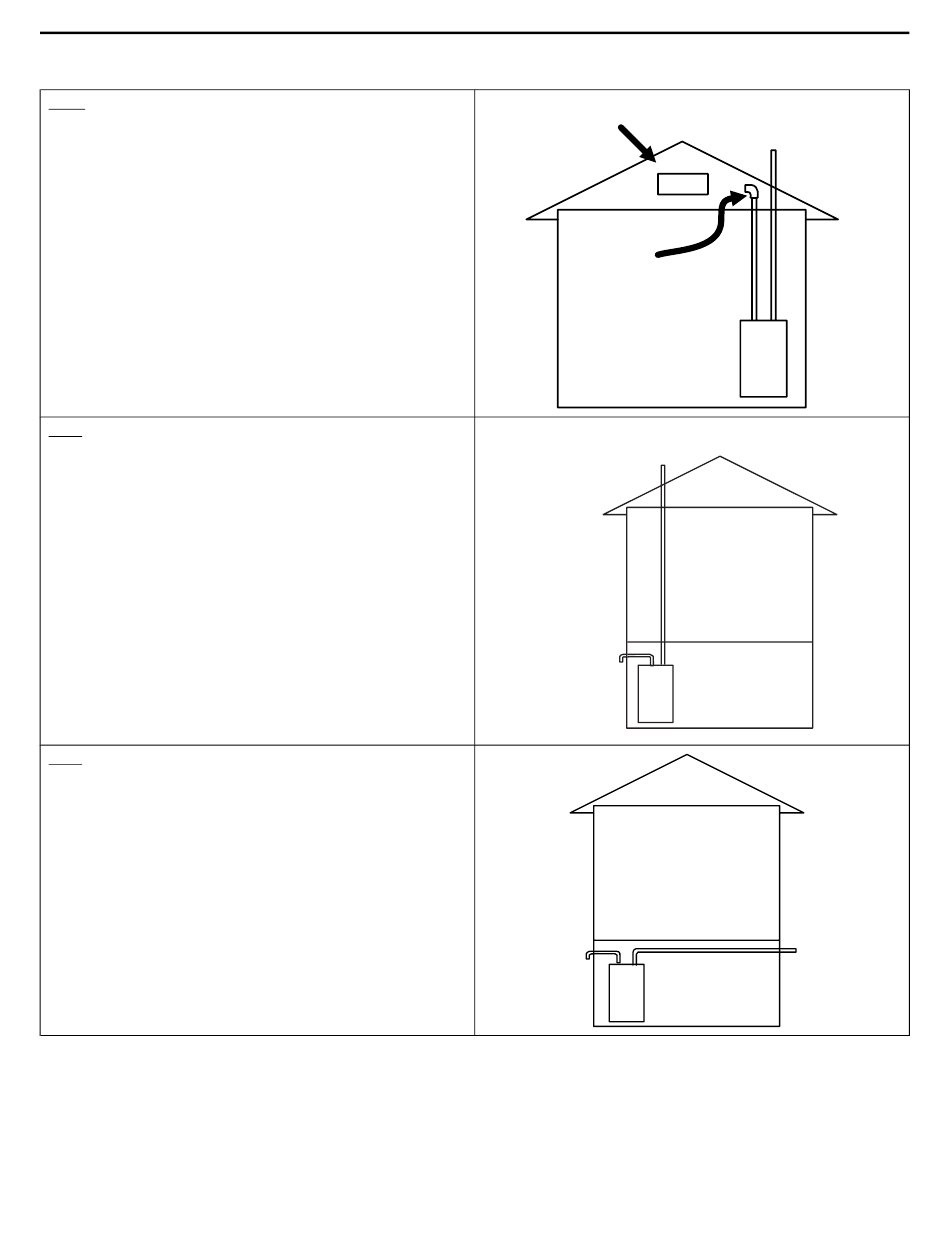

EX. 2 —
L'entrée d'air ne doit pas forcément venir de l'extérieur de la
structure. L'exemple 2 illustre l'entrée d'air, provenant du grenier, si
les exigences de combustion sont satisfaites, comme indiqué dans la
section AIR POUR LA COMBUSTION ET LA VENTILATION.
Remarque: Si seul le conduit de gaz de combustion est à l'extérieur
de la structure, une section de conduit rectiligne (assez longue
pour sortir du caisson de fournaise) doit être fixée au côté de
l'arrivée d'air avec un coude (de longueur équivalente à 1,5 à
3 m, soit 5 à 10 pieds) installé à l'extrémité pour éviter toute
chute de poussières ou de débris directement dans la
fournaise.
EX. 3—
L'exemple 3 indique que la conduite d'évacuation peut être verticale,
alors que l'arrivée d'air peut se faire sur n'importe quel côté de la
structure. Le conduit d'évacuation déterminerait la longueur
équivalente maximale du conduit en fonction de la fournaise et du
diamètre de conduit.
EX. 4—
L'exemple 4 montre le conduit d'évacuation sortant d'un côté de la
maison, alors que l'entrée d'air se trouve du côté opposé de la
structure. Ici, la longueur du conduit d'évacuation doit être inférieure
à la longueur admissible pour la dimension de la fournaise et celle du
conduit d'évacuation. Cet exemple démontre que les tuyaux ne
doivent pas forcément sortir du même côté de la structure.
32
Évacuation
grenier
Entrée
d'air
(voir Remarque)
Fournaise
Conduit
Entrée
d'air
Chaudière
Entrée
d'air
Fournaise
Conduit
Conduit
18-CE03D1-1E-FC
